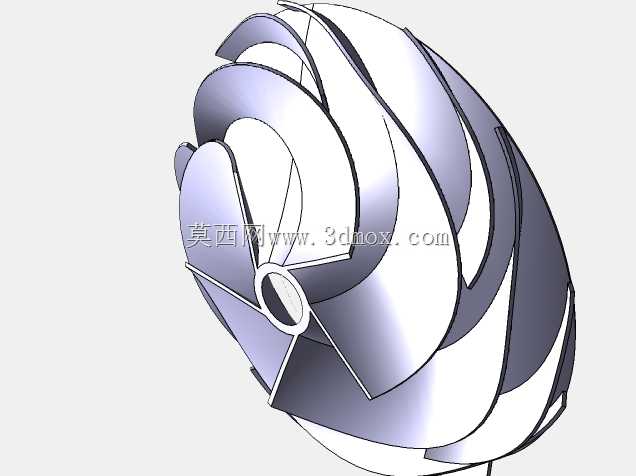

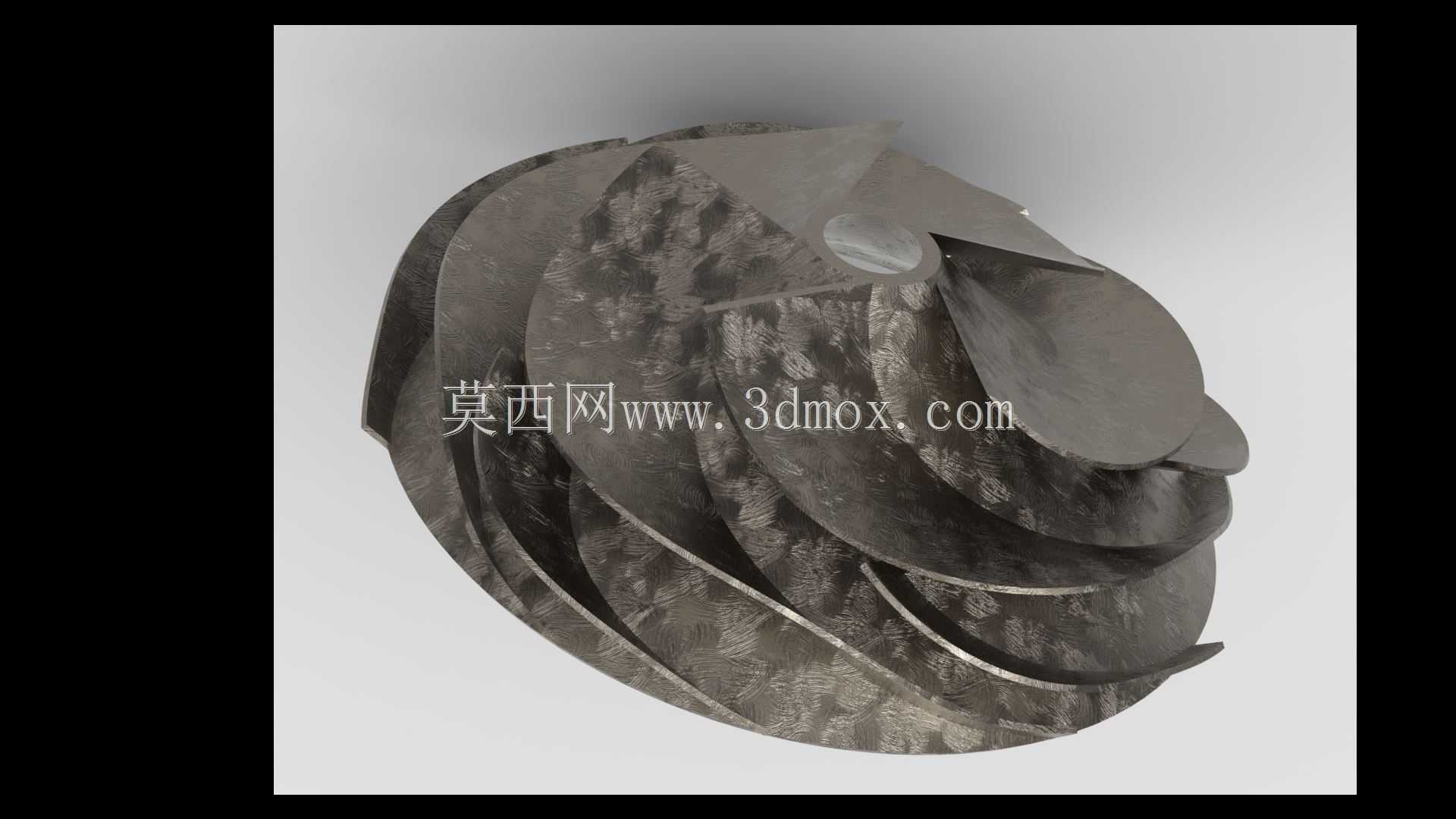

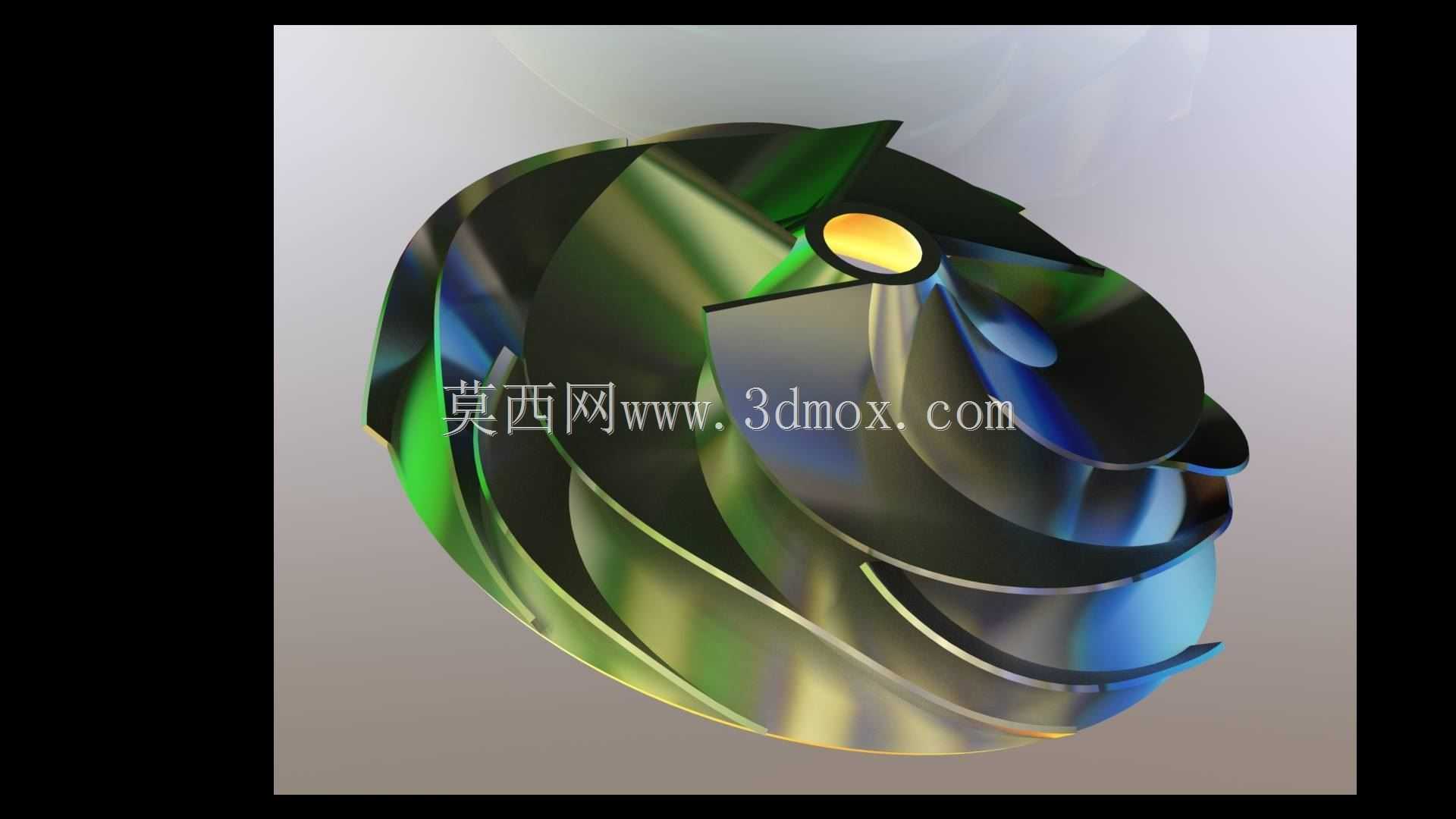

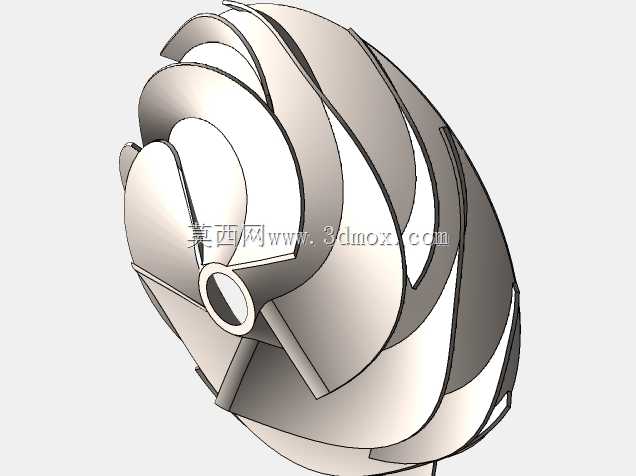

流体输送用闭式离心叶轮结构设计

　　该叶轮为单级离心泵核心过流部件，主要适配清水输送、暖通循环、低压给排水类工况，也可通过调整过流面材质适配轻度腐蚀性介质输送场景，在民用供水、工业冷却循环、楼宇暖通系统中作为泵组核心做功部件承担能量转换功能，运行时将原动机输入的机械能通过叶片旋转传递给流经叶道的流体，提升流体的压能与动能，为流体在管路系统内的流动提供动力源。

　　设计阶段优先考虑水力效率与运行稳定性的平衡，叶片采用空间扭曲三元流型线，叶片进口边做圆角修型处理，降低流体进入叶道时的冲击损失，同时避免小流量工况下进口回流引发的振动与噪声。叶轮整体为闭式结构，前后盖板与叶片一体成型，相比开式、半开式叶轮，闭式结构的容积效率更高，适合输送不含大颗粒杂质的清洁流体，叶轮流道宽度根据设计流量参数匹配，流道表面做光滑过渡处理，减少流体在流道内的沿程摩擦损失。

　　安装边界方面，叶轮中心设置标准锥度轴孔，配套键槽传递扭矩，轴孔端设置锁紧螺纹孔用于叶轮与泵轴的轴向固定，安装时需保证叶轮口环与泵体密封环的径向间隙控制在0.2-0.4mm区间，间隙过大会导致回流泄漏降低泵组效率，间隙过小则易引发口环摩擦故障。叶轮前盖板口环位置设计有耐磨凸台，可根据输送介质磨损情况单独更换口环密封件，无需整体更换叶轮，降低后期维护成本。

　　外形尺寸适配常规单级单吸离心泵的泵腔安装空间，叶轮最大外径根据设计扬程参数匹配，做动平衡校正时平衡等级达到G6.3级以上，保证3000r/min额定转速下运行无异常振动，叶片出口安放角结合设计比转速选取，兼顾大流量工况下的轴功率稳定性，避免动力机过载。后盖板处设置平衡孔结构，平衡叶轮前后盖板的压力差，降低泵轴端的轴向力载荷，减少轴承组件的轴向受力，延长轴承使用寿命，平衡孔的位置与孔径经过流场仿真优化，避免平衡孔回流对进口流场造成过大干扰。

　　实际选型应用中，该叶轮可匹配同机座号的标准泵体，更换时仅需核对轴孔尺寸、键槽规格、叶轮外径与口环尺寸即可完成替换，无需对泵体其他部件做改动。流道设计时避免了锐角与突变截面，减少流体在叶道内的脱流与漩涡产生，降低水力激振对泵组密封件、轴承的疲劳损伤，长期运行工况下的性能衰减率控制在合理区间，适合连续运行的流体输送系统使用。
