三角转子式内燃动力装置结构设计

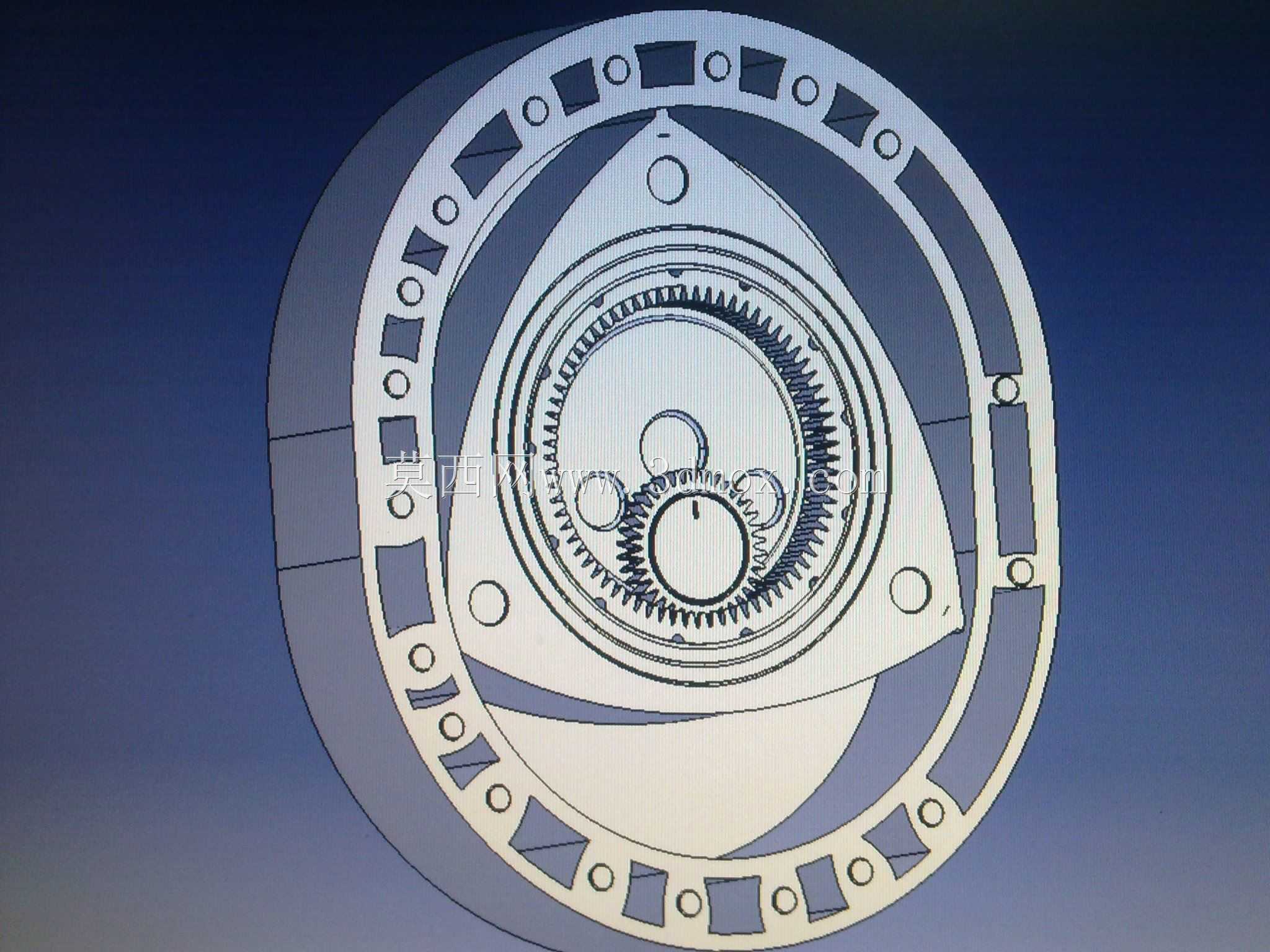

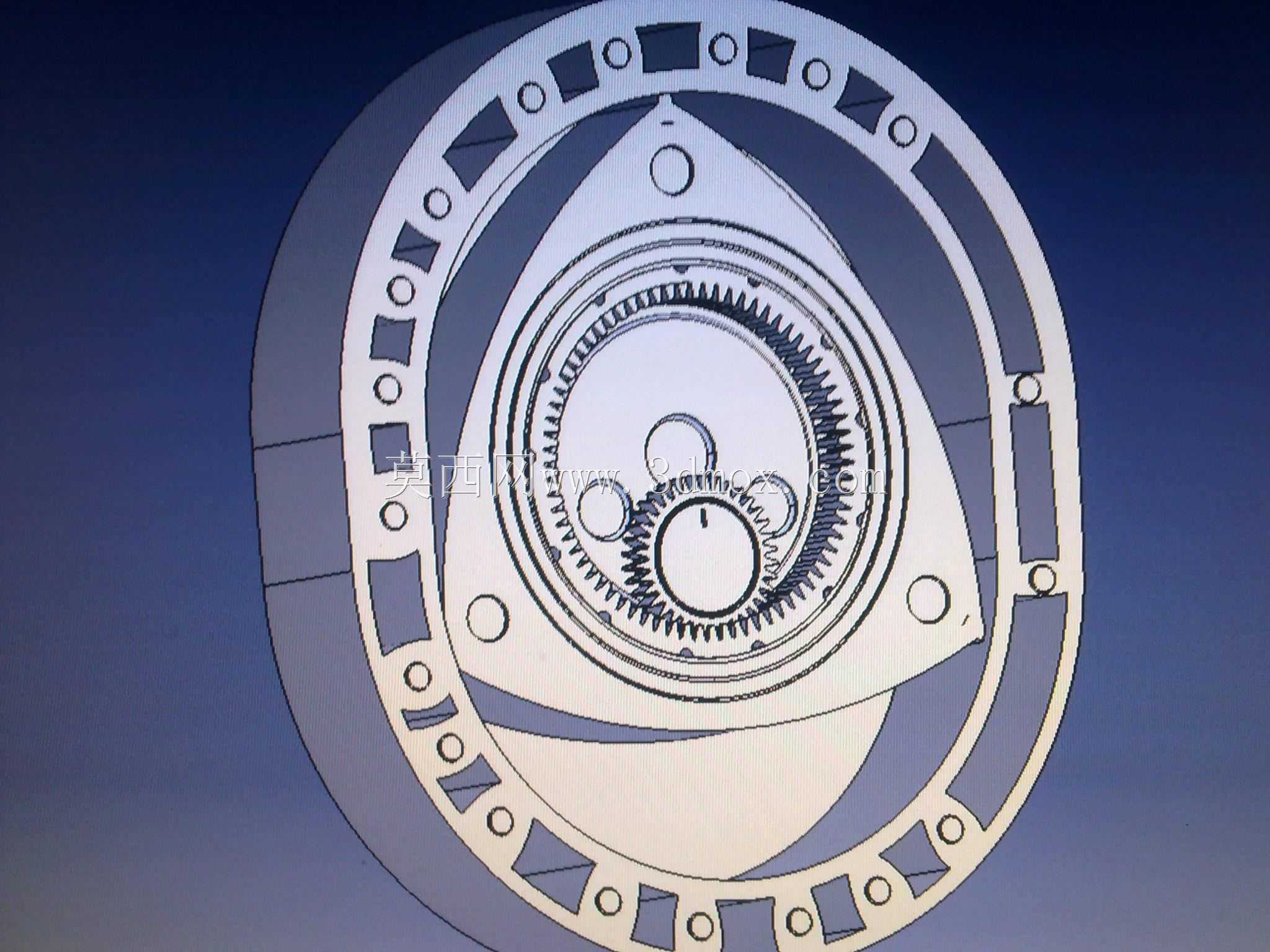

　　在小排量高功率密度动力需求场景中，这类三角转子结构的动力装置一直是特殊动力选型的重要方向，不同于传统往复式活塞内燃机通过曲柄连杆将活塞直线运动转化为旋转输出，该结构直接通过三角转子在 epitrochoid 型面缸体内的行星运动完成进气、压缩、做功、排气四个冲程，整体运动部件数量远少于同功率等级的往复机，没有往复运动带来的二阶惯性力，整机运转平顺性优势明显，高转速区间的功率输出特性十分突出。从结构设计逻辑来看，该装置的核心配合边界集中在三角转子、缸体型面、前后端盖、偏心输出轴这几个核心部件上，三角转子的三个弧面与缸体内壁、前后端盖共同形成三个独立的可变容积工作腔，随着转子绕偏心轴的行星转动，三个工作腔的容积周期性变化，

　　依次完成热力循环的各个过程，转子上的内齿圈与固定在端盖上的中心齿轮啮合，保证转子的运动轨迹严格匹配缸体的型线，齿轮啮合的传动比固定为3:2，即偏心轴每旋转三周，三角转子绕自身中心旋转一周，这个传动匹配关系是整个结构能够正常运转的核心基础，建模过程中需要严格保证齿形参数、偏心距、缸体型线生成参数的匹配精度，一旦参数出现偏差，就会出现转子与缸体干涉、密封间隙超差的问题，直接导致整机无法建立压缩压力。在实际工程应用中，这类动力装置常被用于对体积重量限制严苛的场景，比如小型通航动力、无人机动力、竞速车辆动力、小型便携发电机组等场景，这类场景往往不需要动力装置具备超长的大修间隔，更看重单位重量的功率输出、整机体积占比、运转振动水平，

　　这恰好匹配转子结构的优势特性。从安装边界来看，该结构的整体外轮廓为类圆形环形结构，缸体外圈均匀布置的安装孔用于前后端盖的紧固连接，孔位的节圆直径、孔径大小直接决定了端盖连接的密封压紧力分布，设计时需要保证每个螺栓的压紧力均匀，避免端盖变形导致端面密封失效；偏心输出轴的轴伸尺寸、键槽规格需要匹配后续连接的传动系统，轴系的支撑轴承位需要考虑径向载荷与轴向载荷的承载能力，因为转子在做功过程中会对偏心轴产生持续的交变径向力，轴承选型与轴的刚度设计直接影响整机的运转寿命。密封结构的设计是这类动力装置的设计难点，三角转子三个顶点的径向密封片、转子端面的端面密封条需要始终与缸体型面、端盖端面保持贴合，同时还要控制摩擦损耗在合理范围内，

　　密封件的材料选型、弹簧预紧力设计、运动过程中的贴合轨迹校核都是建模过程中需要重点还原的细节，很多初版设计出现的漏气、窜油问题，本质上都是密封结构的配合间隙没有匹配运动过程中的热膨胀量与形位公差。不同于传统往复机的配气机构通过凸轮轴驱动气门完成进排气控制，该结构的进排气口直接开设在缸体或者端盖上，通过转子转动过程中对气口的遮挡与连通完成配气正时，这种结构省去了复杂的气门驱动组件，进一步减少了运动部件数量，但配气相位的调整完全依赖气口的位置、形状、尺寸设计，建模时需要准确还原气口的开设位置与轮廓，才能准确模拟不同曲轴转角下的进排气流通面积变化，为后续的性能仿真提供准确的几何基础。从结构强度角度考虑，三角转子在高速运转过程中承受交变的气体压力与离心力，转子内部的减重腔设计需要兼顾轻量化与结构刚度，避免高速运转下转子出现过大的形变导致密封间隙超差；缸体作为承受燃烧压力的核心部件，外圈的加强结构、冷却通道的布置都需要在建模过程中预留足够的设计空间，保证整机在持续高负荷运转下的热平衡稳定。
