可旋转式机用台虎钳结构设计

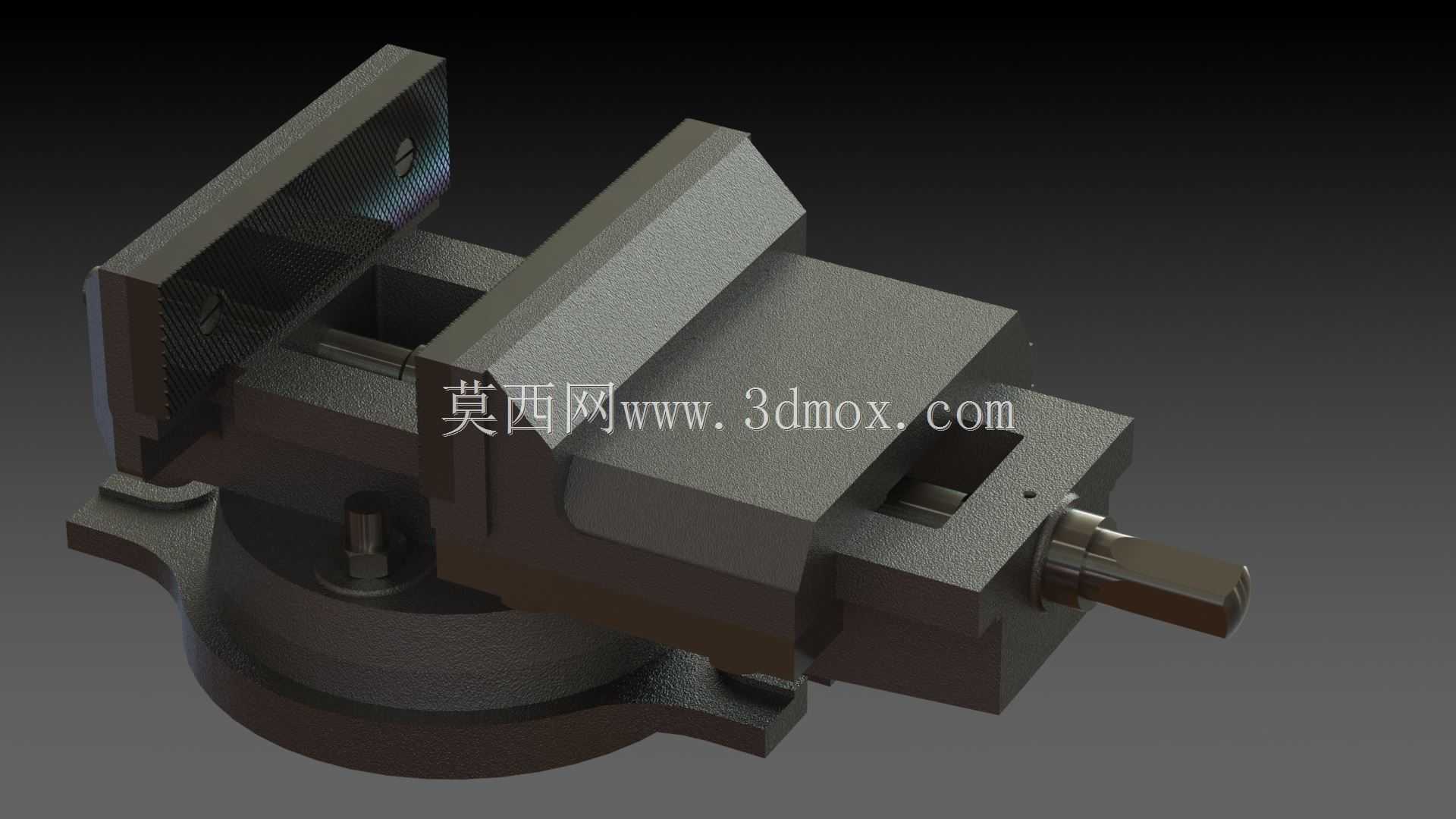

　　这款可旋转机用虎钳是机械加工、钳工装配场景中应用极广的通用工装夹具，区别于固定式台虎钳，其底座自带回转结构，可在水平平面内完成360度范围内的角度调整，能适配不同角度的工件装夹需求，无需反复拆卸工件或挪动设备工位，在单件小批量加工、模具修配、设备组装工位的实用性尤为突出。从实际使用场景来看，这类虎钳多安装在钳工台、铣床、钻床的工作台面上，承担工件装夹固定的核心功能，无论是小型五金零件的锉配、钻孔工序，还是中型结构件的划线、攻丝作业，都能通过钳口的夹紧力保证工件在加工过程中不发生位移，避免因装夹松动导致的加工尺寸超差、工件飞出等安全与质量问题。

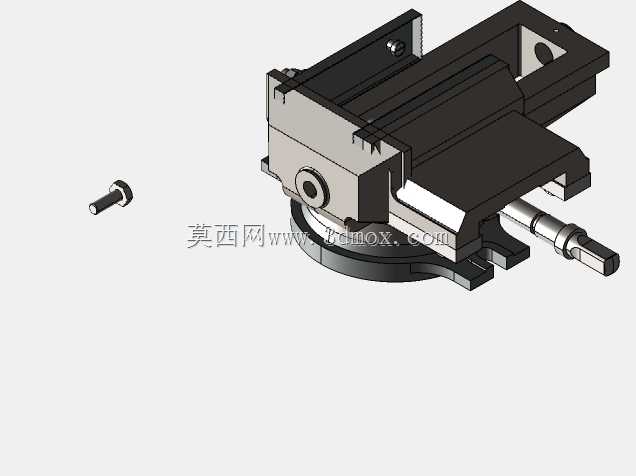

　　从功能特性上拆解，该虎钳主要分为固定钳身、活动钳身、丝杠传动副、回转底座、钳口板几个核心部分。固定钳身与回转底座通过中心转轴与锁紧机构连接，调整角度时松开底座两侧的锁紧螺母即可转动钳身，对准加工角度后拧紧锁紧件就能完成角度固定，锁紧结构采用双螺栓对称压紧的形式，可保证大切削力作用下钳身不会发生偏转。活动钳身通过导轨结构与固定钳身配合，传动部分采用梯形丝杠副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，且具备一定的自锁性能，夹紧工件后不会因加工振动出现松夹问题，丝杠端部的方头结构可配套标准套筒扳手操作，能施加足够的夹紧力矩，满足不同材质工件的装夹力度需求。钳口板采用可拆卸式设计，表面加工有交叉网纹，可增大与工件接触面的摩擦力，装夹毛坯件时能提供足够的咬合力，当钳口磨损后可直接更换钳口板，无需整体更换虎钳，大幅降低工装维护成本。

　　在设计思路上，这款虎钳的结构完全围绕装夹稳定性、操作便捷性、工况适配性三个核心维度展开。首先是导轨配合结构，固定钳身与活动钳身的配合面采用燕尾槽式导轨，相比平导轨，燕尾导轨的导向精度更高，可承受多方向的切削载荷，避免活动钳身在夹紧过程中出现上翘或侧偏，保证活动钳身的移动轨迹始终与固定钳身保持平行，确保装夹后工件的定位精度。其次是回转底座的安装结构，底座上预留了多个螺栓安装孔，可通过T型螺栓与不同设备的工作台T型槽配合，安装孔的位置尺寸适配通用机床工作台的槽距标准，无需额外制作过渡连接板即可完成安装，安装边界覆盖了常规中小型机加工设备的工作台安装尺寸，适配性较强。整体外形尺寸方面，钳身的开合行程可覆盖常规中小型零件的装夹尺寸范围，钳口宽度满足常见零件的装夹接触面要求，整体高度控制在合理范围内，装夹工件后不会因重心过高导致加工振颤，底座的回转半径经过优化，转动过程中不会与工作台面上的其他工装、附件发生干涉。

　　从实际工程应用的细节来看，这类旋转虎钳的设计还充分考虑了日常维护的便利性，丝杠与螺母的配合位置预留了润滑注油孔，日常使用中可定期加注润滑脂，减少传动副的磨损，延长工装使用寿命；钳身的排屑空间设计合理，加工产生的切屑不会堆积在导轨缝隙或传动机构内，清理时只需用毛刷清扫即可，不会因切屑卡滞导致活动钳身移动不畅。在装夹精度控制上，固定钳口与活动钳口的贴合面经过精加工，平行度公差控制在钳工工装的标准范围内，装夹平行面工件时可保证工件的定位基准与设备工作台面保持垂直或平行，减少装夹找正的辅助时间。对于需要进行多角度加工的零件，比如带有斜孔、斜面的小型结构件，通过回转底座调整角度后，可省去多次装夹找正的步骤，大幅提升单件加工的效率，同时减少多次装夹带来的累积误差，提升零件加工的尺寸一致性。
