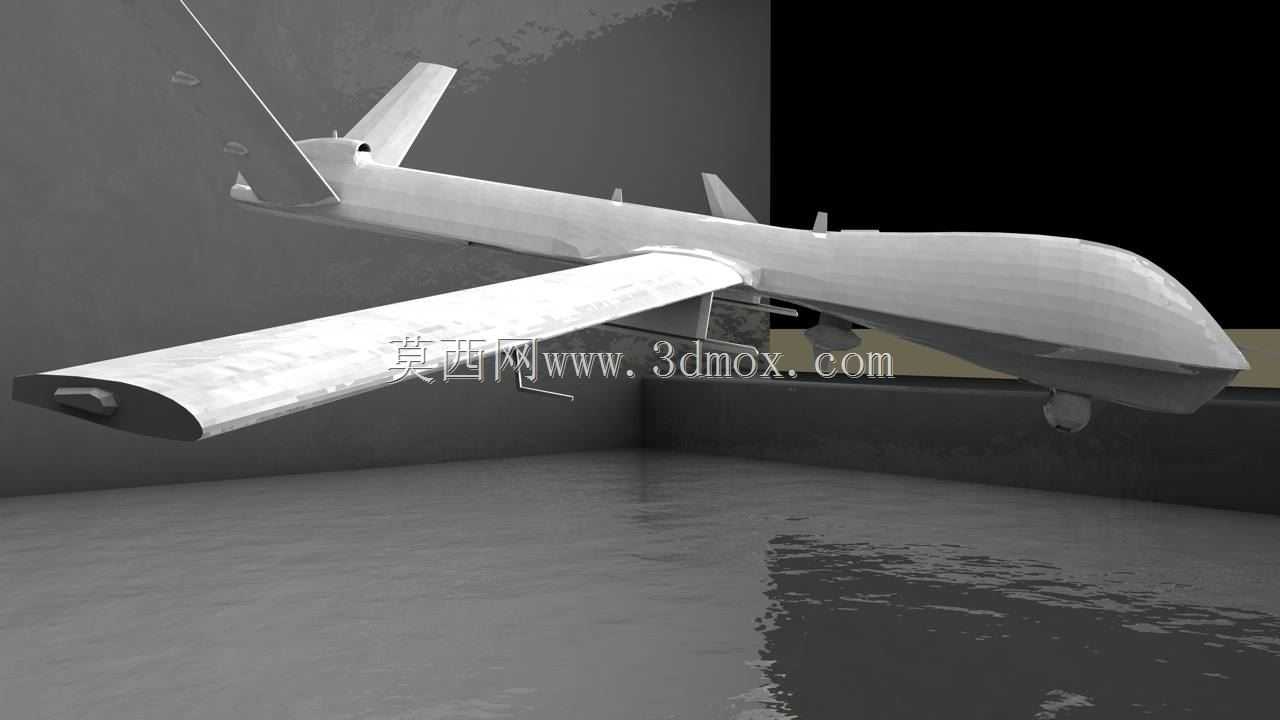

MQ-9捕食者长航时察打一体无人机结构

　　该无人机结构设计围绕长航时任务需求展开，整体采用大展弦比中单翼常规气动布局，机翼后缘设置全展长襟副翼，兼顾低速起降阶段的增升需求与巡航阶段的滚转操纵效率，尾翼采用V型尾翼设计，相比传统平尾加垂尾的布局，有效降低了飞行过程中的气动阻力，同时减少了尾翼结构的雷达反射截面积，适配低可探测性的任务需求。机身主体采用半硬壳式承力结构，前部为航电设备舱，集成了光电侦察转塔、卫星通信天线、任务计算机等核心载荷的安装接口，中部设置燃油舱与机翼连接承力框，机翼与机身的对接接头采用高强度铝合金机加件，能够承受大过载机动与长时间巡航带来的交变载荷，接头位置预留了标准的维护口盖，便于外场条件下快速拆装机翼进行转运。动力系统安装于机身尾部，

　　采用涡桨发动机推进布局，发动机安装支架设置了多层减震结构，避免发动机运转振动传递至机身前部的侦察载荷，影响成像精度，螺旋桨采用两叶恒速变距设计，适配不同飞行高度下的推力需求，桨叶前缘设置了防冰加热层，满足高空低温环境下的飞行作业要求。起落架采用前三点可收放式设计，前起落架为双轮结构，设置有转向操纵机构，地面滑行阶段可通过脚蹬控制转向，主起落架为单轮结构，连接于机身中部承力框，减震支柱采用油气混合减震形式，能够吸收粗糙跑道起降时的冲击载荷，收放机构采用液压驱动，设置有机械锁止装置，避免飞行过程中起落架意外放下。在任务载荷适配方面，机翼下方设置有多个武器挂点，每个挂点都预留了标准的机械接口与电气通信接口，可根据任务需求快速挂载侦察吊舱、

　　精确制导武器等不同载荷，挂点承力结构经过强度校核，能够满足大重量外挂物的挂载与投放载荷要求。机身下部的光电转塔安装位置设置了减震平台，可隔离机身振动，保证红外、可见光侦察设备的成像稳定性，转塔可实现360度全向旋转，俯仰方向覆盖正负120度范围，满足广域侦察与目标跟踪的视角需求。从安装边界来看，整机翼展较大，外场停放时需要预留足够的翼展空间，地面保障设备的布置需要避开机翼下的挂点区域与尾部螺旋桨的旋转范围，避免地面试车时产生的高速气流对人员与设备造成损伤。机身各舱段的连接采用快卸螺栓设计，外场维护时可快速打开舱盖对内部设备进行检修，无需复杂的专用工装。燃油系统采用机翼整体油箱加机身副油箱的布局，燃油管路沿机身承力梁布置，

　　管路接头采用密封快插结构，降低燃油泄漏风险，同时设置有燃油转输泵，可在飞行过程中调整不同油箱的燃油量，保证整机重心始终处于允许范围内，避免因燃油消耗导致重心偏移影响飞行操纵性。航电系统的布线采用分层布线方式，电源线与信号线分开敷设，避免电磁干扰影响飞控系统与任务设备的正常工作，所有线缆都设置有固定卡箍，防止飞行过程中线缆晃动磨损。该结构设计充分考虑了长航时飞行的可靠性要求，所有承力部件都经过疲劳强度校核，能够满足数千飞行小时的使用寿命要求，同时兼顾了外场使用的维护性，可在简易野战机场条件下完成日常保障与任务转换，适配边境巡逻、广域侦察、精确打击等多种任务场景，在民用领域也可经过改装用于森林防火巡查、海洋监测、地理测绘等作业，只需更换相应的任务载荷即可实现不同的作业功能，机体平台具备较强的任务拓展能力。
