奔驰三叉星环形车标立体结构设计

　　作为整车外观识别系统的核心外露部件，这款三叉星环形标识的结构设计需要兼顾视觉辨识度、安装适配性与长期使用的结构可靠性，在前期建模阶段就需要同步对接整车外饰的安装点位参数，避免后期出现装配干涉或者视觉比例失调的问题。从实际装车场景来看，这类标识主要应用于乘用车的前格栅中央、尾门平整区域以及轮毂中心盖位置，不同安装位置的标识在背面固定结构上会做差异化调整，比如前格栅位置的标识会预留卡扣安装位，配合格栅上的定位柱实现快装，尾门位置的标识则会预留背胶粘贴的平整基面，同时在边角位置做定位凸点，避免粘贴时出现偏移。

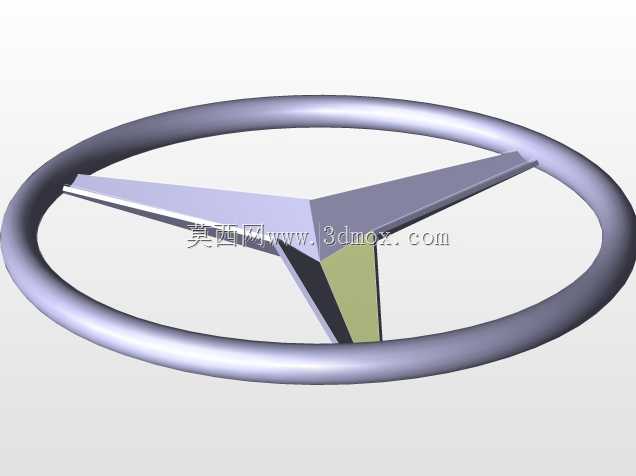

　　建模过程中首先要确认环形外圈的截面曲率，整个外圈采用等直径的圆弧形截面过渡，表面做高光镀铬的工艺预留，所以曲面的G2连续性必须严格把控，不能出现局部曲率突变导致镀铬后出现光影扭曲的问题，影响品牌标识的精致感。中间的三叉星结构采用等厚度的立体坡面设计，三个星臂的夹角严格保持120度均匀分布，每个星臂的棱边都做了微小的圆角过渡，既避免锐边带来的加工毛刺问题，也能在光线照射下形成均匀的反光带，强化标识的识别性。星臂与环形外圈的衔接位置做了顺滑的曲面融合，不存在生硬的拼接棱线，这部分的曲面处理直接影响后续注塑或者金属压铸的成型质量，衔接位置如果存在曲率断层，成型后很容易出现应力集中，在车辆长期行驶的振动环境下出现开裂问题。

　　从安装边界来看，这类标识的整体外径需要匹配不同车型的格栅安装开孔尺寸，常规乘用车前格栅使用的标识外径一般控制在80mm到120mm区间，厚度控制在8mm到15mm之间，背面的安装结构不能超出环形外圈的投影范围，避免安装后与格栅内部的加强筋产生干涉。轮毂中心盖使用的标识尺寸更小，外径一般控制在50mm到70mm，厚度不超过5mm，背面需要预留与轮毂盖卡接的环形卡槽，这部分的尺寸公差需要控制在±0.1mm以内，否则会出现卡接过松脱落或者过紧无法装配的问题。尾门粘贴式的标识背面需要做整体的平面度处理，整个粘贴基面的平面度公差不超过0.2mm，保证背胶能够完全贴合车身漆面，避免长期使用后出现边缘起翘、积水进灰的问题。

　　设计过程中还要考虑不同工艺的成型需求，如果是采用ABS注塑加表面镀铬的工艺，整个标识的壁厚要保持均匀，一般控制在2.5mm到3mm之间，星臂与外圈衔接的位置要做适当的壁厚补偿，避免注塑时出现缩痕，影响表面外观质量。如果是采用金属压铸的工艺，要在标识的非外观面预留拔模斜度，一般取1度到1.5度即可，同时要避免出现局部壁厚过厚导致的压铸气孔问题。另外，标识的所有外露棱边都要做R0.3mm以上的圆角处理，既符合外饰件的安全要求，避免尖锐棱边划伤人员，也能提升表面处理的良率，减少镀铬或者抛光过程中的边角毛刺问题。

　　在实际的整车匹配验证阶段，还要考虑标识在不同视角下的视觉效果，环形外圈的宽度与三叉星臂的宽度比例需要经过多轮视觉调整，保证在车辆前方5米到50米的距离范围内都能清晰识别出品牌标识，不会因为比例失调导致识别模糊。同时还要考虑户外使用的耐候性，结构设计上要避免出现积水的凹槽，所有外露面都要做顺滑的排水坡度，避免雨天积水残留导致的表面污渍沉积，减少后期用户的清洁维护成本。针对不同安装位置的振动工况，卡扣式安装的结构需要在卡扣根部做加强筋设计，提升卡扣的结构强度，保证在车辆长期行驶的振动环境下不会出现卡扣断裂、标识脱落的问题；粘贴式安装的结构则要在背面预留背胶的容纳槽，保证背胶粘贴后不会高出标识边缘，避免出现胶体外溢影响外观的问题。
