法兰式滚珠花键传动副结构设计

　　这款法兰式滚珠花键传动副，在自动化装配工位的直线往复进给单元、数控设备的精密导向传动段、包装机械的执行端升降模组里都有大量适配场景，区别于普通光轴导向加单独传动的分体结构，它能同时承担扭矩传递与直线往复运动的导向功能，省去额外导向副的安装空间，在紧凑布局的设备内部优势十分明显。从实际使用的工况来看，这类部件常被用在需要同时完成旋转传动与轴向滑移的工位，比如点胶设备的Z轴执行端、绕线机的排线传动位、半导体分选设备的取放料升降轴，既可以传递旋转扭矩带动末端执行件转动，又能允许轴体沿轴向做高精度直线位移，滚珠滚动的接触形式把滑动摩擦替换成滚动摩擦，传动阻力更小，低速运行时不会出现爬行卡顿的问题，长期运行的磨损量也远低于滑动配合的花键结构。

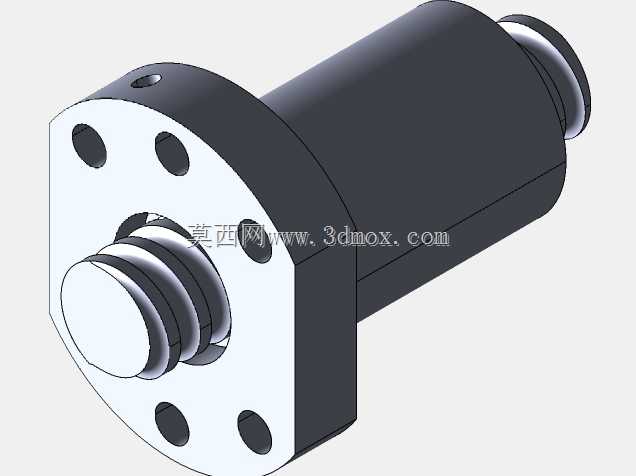

　　设计上采用圆形法兰安装座作为固定端基准，法兰端面上均匀布置6个安装通孔，安装时可以直接通过螺栓把法兰座锁紧在设备安装立板或者台面上，不需要额外加工复杂的定位抱箍结构，安装基准面与花键轴的轴线垂直度在设计阶段就做了公差约束，装配时只要保证安装面的平面度达标，就能快速获得合格的传动精度，不需要反复调校同轴度。花键轴的外滚道采用圆弧型滚道截面，和滚动钢珠的接触角经过优化，能同时承受径向载荷、扭矩载荷以及一定的倾覆力矩，在悬臂安装的使用场景下，比普通光轴加直线轴承的组合抗偏载能力更强，不会因为末端受侧向力就出现卡滞或者提前磨损的情况。轴端的密封结构做了多层设计，内置的防尘密封圈可以阻挡加工现场的切削碎屑、粉尘进入滚道内部，

　　避免钢珠和滚道出现磨粒磨损，适配车间多粉尘、有少量切削液飞溅的加工环境，不需要额外加装外置防护套就能满足常规工况的防护需求。从安装边界尺寸来看，法兰盘的外径尺寸适配常见的40系列、50系列铝型材安装面，安装孔的孔距符合通用传动部件的安装孔位规范，替换同规格的旧款花键副时不需要重新加工设备上的安装孔，直接对位锁紧即可；花键轴的伸出端做了标准的轴端台阶，可以直接配套联轴器、同步带轮或者末端执行件的安装孔，轴端的挡圈槽可以用来做轴向限位，防止轴体超行程脱出法兰座。设计过程中特意把钢珠的循环回路做了内置式布局，没有突出的循环器外挂结构，整个法兰座的外轮廓是规整的圆柱加法兰结构，安装时不会和周边的管线、其他结构件产生干涉，

　　在狭小的设备腔体内也能顺利布置。滚道的预紧量可以通过端盖的锁紧程度做微调，针对不同的使用场景，比如需要高刚性的重载工位可以适当调大预紧量消除间隙，需要低阻力的高速往复工位可以适当减小预紧量降低运行发热，不需要更换零件就能适配不同的工况需求。和同规格的直线导轨加丝杠的组合结构相比，这款花键副的整体径向尺寸更小，在需要同轴布置传动与导向的场合，能大幅缩小传动单元的整体体积，给设备的其他功能部件留出更多布局空间。实际选型搭配时，要注意核算轴端的伸出长度对应的允许转速，过长的悬臂伸出量会降低临界转速，高速运行时容易出现振动，必要时可以在轴的自由端增加辅助导向支撑，进一步提升运行稳定性。日常维护时只需要定期通过法兰座上的注油孔补充润滑脂，就能保证长期运行的精度保持性，不需要频繁拆解保养，降低设备的后期维护成本。
