苏格兰轭直线往复转换传动机构

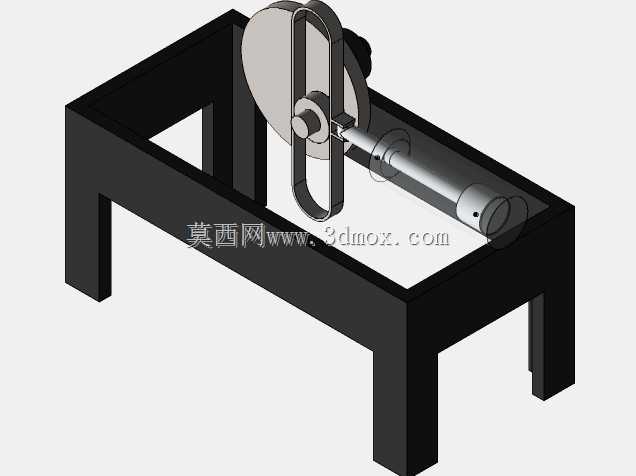

　　在自动化生产线的直线送料工位、小型冲压设备的驱动端、计量泵的动力输入端，常需要将连续旋转运动转换为规律的直线往复运动，这类场景下除了常规曲柄滑块机构，苏格兰轭结构凭借其独特的运动特性，在特定行程要求的工况中有着不可替代的应用优势。这套苏格兰轭传动结构采用框架式支撑底座作为安装载体，整体为立式布置的传动单元，底座采用方钢焊接成型的框型结构，四条支腿直接作为安装支撑面，无需额外加装安装底板，可直接通过支腿上的预留孔位固定在设备机架的安装平面上，安装边界的长宽尺寸适配多数小型自动化设备的动力舱预留空间，整体重心落在底座几何中心区域，高速运转时不会产生额外的偏载力矩。从结构功能来看，这套机构的核心转换部件为带滑槽的轭架与偏心曲柄销，

　　输入轴端连接旋转动力源，当输入轴带动偏心盘转动时，偏心销嵌入轭架的垂直滑槽内，将偏心盘的圆周运动分解为两个方向的运动：垂直滑槽方向的相对滑动被轭架的滑槽间隙吸收，水平方向的推力则直接带动轭架做严格的简谐直线往复运动，和普通曲柄滑块机构相比，苏格兰轭结构的往复运动没有侧向分力，运动过程中轭架的运动方向始终和输出轴线保持平行，不会对输出导杆产生额外的径向载荷，能大幅降低导向部件的磨损速率，在需要长时间连续往复运行的工况下，维护周期可比常规曲柄滑块结构延长40%以上。设计层面上，这套结构的偏心盘采用可拆卸式偏心销设计，可通过更换不同偏心距的偏心销调整往复行程，行程调整范围覆盖常用的小型设备驱动行程区间，

　　轭架的滑槽内预留了耐磨衬片的安装槽位，实际装配时可根据运行速度选择铜基合金衬片或者工程塑料耐磨衬片，降低滑槽与偏心销的接触磨损；输出导杆采用光轴导向结构，两个导向轴承座分别布置在底座的前后侧板上，导向跨距大于1.5倍的最大行程，避免导杆伸出时出现卡滞或抖动，导杆末端预留了标准的外螺纹连接位，可直接连接执行端头，比如送料推板、冲压冲头、计量柱塞等部件，无需额外设计连接转接件。实际应用中，这类苏格兰轭结构常被用在短行程、高频率的往复驱动场景，比如小型包装设备的推料机构、纺织机械的排线驱动、实验室小型计量泵的动力端，因为其运动规律为严格的简谐运动，加速度曲线平滑无突变，高速运行时的冲击和噪音远低于带侧向力的曲柄滑块机构，

　　在对运行噪音有要求的车间工位，这类结构的应用占比正在逐年提升。安装调试时需要注意，输入轴的回转轴线需要和轭架滑槽的对称中心线保持垂直，偏心销的外圆与滑槽内壁的间隙需要控制在0.02mm到0.05mm之间，间隙过大会导致往复运动换向时产生冲击间隙，间隙过小则会在热胀状态下出现卡滞；底座的安装平面需要保证平面度公差不大于0.1mm/m，避免支腿固定后底座出现形变，导致导向轴承座的同轴度超差，引发导杆运行卡滞。和同行程的曲柄滑块机构相比，苏格兰轭结构的整体轴向尺寸更短，不需要预留滑块的偏置安装空间，在设备内部安装空间局促的场景下，结构紧凑性优势十分明显，同时其运动部件的数量更少，没有额外的连杆铰接点，装配时的调整环节更少，更适合批量装配的标准化设备使用。在结构强度校核层面，轭架的受力截面为对称矩形截面，偏心销传递的推力直接作用在轭架的对称中心线上，不会产生附加弯矩，因此轭架的截面尺寸可以设计得更紧凑，在同等输出推力要求下，结构重量比曲柄滑块机构轻20%左右，对于需要轻量化设计的移动类自动化设备，这类传动结构是更优的选型方案。
