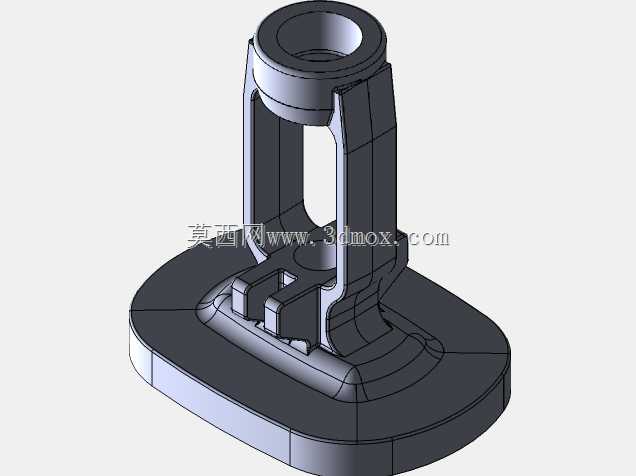

带椭圆安装底座的框架式阀盖铸件结构

　　这类阀盖铸件多用于中低压通径的工业管路截断类阀门上，作为阀体上部的承压密封承载构件，既要承担阀杆升降动作的导向支撑作用，也要为阀杆密封填料、压盖组件提供安装定位基准，同时和阀体配合形成完整的阀腔压力边界，是闸阀、截止阀类产品里不可或缺的核心结构件。从结构设计逻辑来看，底部采用带圆角过渡的椭圆安装底座，是为了匹配对应阀体上部的安装法兰轮廓，底座上预留的两个卡槽式定位结构，能够在装配时快速和阀体上的定位凸台卡合，避免螺栓紧固过程中阀盖发生周向转动，降低装配对位的难度，同时底座和上部支撑框架之间做了大圆弧过渡的加强筋结构，能够分散介质压力作用在阀盖上的轴向推力，避免应力集中导致的铸件开裂问题，毕竟铸件本身的抗冲击韧性相对锻件偏弱，

　　结构圆角的处理直接决定了零件的承压疲劳寿命。上部的圆筒状结构是阀杆的导向通道，内孔的同轴度设计要求较高，既要保证阀杆升降过程中无卡滞，也要为填料密封提供足够的配合长度，减少介质沿阀杆配合间隙的外泄漏风险，圆筒和底部框架连接的位置做了加厚处理，因为这个区域是填料压盖螺栓的受力点，加厚的壁厚能够避免螺栓紧固时出现局部变形，保证密封面的压合均匀性。中间的开放式框架结构并非减重设计的随意选择，一方面是为了给阀杆的行程预留足够的避让空间，方便操作人员在阀门维护时直接观察阀杆的升降位置，判断阀门的开关状态，另一方面开放式结构能够减少铸件的壁厚差，降低铸造过程中因为冷却速度不一致导致的缩松、缩孔缺陷，毕竟如果做成封闭的筒状结构，

　　铸件内部的砂芯清理难度会大幅提升，壁厚不均带来的铸造残次率也会明显升高。从安装边界来看，椭圆底座的长轴、短轴尺寸需要和对应阀体的安装法兰尺寸严格匹配，底座上的螺栓过孔位置度公差需要控制在合理范围内，保证和阀体螺栓孔的对中精度，上部导向筒的内孔轴线需要和底座密封面保持垂直，否则阀杆升降时会出现偏磨，不仅会导致开关力矩变大，还会加速密封填料的磨损，引发外泄漏问题。这类铸件一般采用砂型铸造工艺生产，材质多选用WCB碳钢或者球墨铸铁，根据输送介质的不同也可选用不锈钢材质，铸造完成后需要进行时效处理消除内应力，之后再对底座密封面、上部导向内孔进行机加工，保证各配合面的尺寸精度和表面粗糙度要求。在实际管路应用场景中，这类阀盖结构多用于给排水、

　　暖通、普通化工介质的管路上，工作压力一般不超过2.5MPa，工作温度根据材质不同覆盖-29℃到425℃的区间，结构设计上充分考虑了铸造工艺性、装配便利性和实际使用的受力需求，没有多余的冗余结构，在保证结构强度的前提下尽可能控制了铸件的整体重量，降低生产制造成本。需要注意的是，框架两侧的支撑臂厚度需要经过强度校核，既要承受介质压力带来的轴向载荷，也要承受阀门开关过程中阀杆传递的侧向力，避免长期使用后支撑臂出现变形，导致阀杆导向精度下降，影响阀门的正常开关动作。底座密封面位置设计了浅槽结构，用于安装密封垫片，浅槽的深度和宽度需要匹配标准垫片的尺寸，保证垫片压缩量在合理范围内，既不会因为压缩量过大导致垫片压溃失效，也不会因为压缩量不足导致密封面泄漏。上部导向筒的顶端预留了填料压盖的安装台阶，台阶的高度需要匹配填料函的深度，保证填料能够被充分压实，实现阀杆部位的可靠密封。
