六工位旋转循环茶杯递送机构结构设计

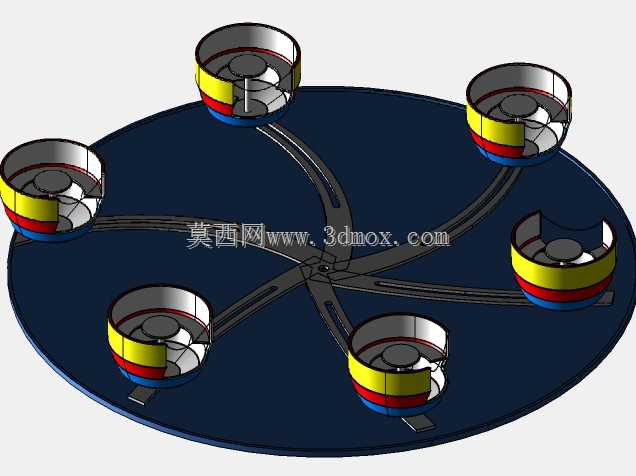

　　这套多工位旋转循环递送结构，最初的设计出发点是适配休闲茶饮区、自助茶空间的无人值守递送场景，解决传统茶台单工位递送效率低、多人取茶动线交叉的问题。整套机构以中心圆形转盘作为核心承载基体，六个承载杯位沿转盘周向均匀排布，相邻杯位的中心夹角严格控制在60度，保证工位切换时的动平衡稳定性，避免转盘高速转动时出现偏载晃动。

　　从功能实现逻辑来看，转盘下方集成了槽轮分度机构，能实现固定角度的间歇转动，每次转动恰好将一个杯位对准取茶口位置，其余五个杯位可同步完成放杯、注茶、温杯、沥水等前置工序，工位动作互不干涉。每个杯位都做了双层嵌套设计，外层是与转盘固定的杯套定位圈，内层是可沿径向小幅滑动的杯托，杯托底部带有复位弹簧，当杯位转动到取茶位置时，底部的凸轮顶杆会将杯托向上顶起12毫米，让杯身高出转盘平面20毫米，方便使用者拿取，离开取茶位后弹簧自动将杯托拉回原位，避免转动过程中杯身晃动倾洒。

　　设计过程中最先敲定的是转盘的直径参数，考虑到常规品茗杯的底座直径在60-80毫米区间，加上杯位之间预留的30毫米安全间隙，最终将转盘的有效承载直径设定为480毫米，整体安装时需要在台面预留直径500毫米的嵌入式安装孔，转盘台面与周边操作台的高度差控制在2毫米以内，避免出现磕碰剐蹭。转盘中心的旋转主轴采用45号钢调质处理，轴径20毫米，上下两端各配置一个深沟球轴承，径向跳动量控制在0.02毫米以内，保证长期转动的精度保持性。

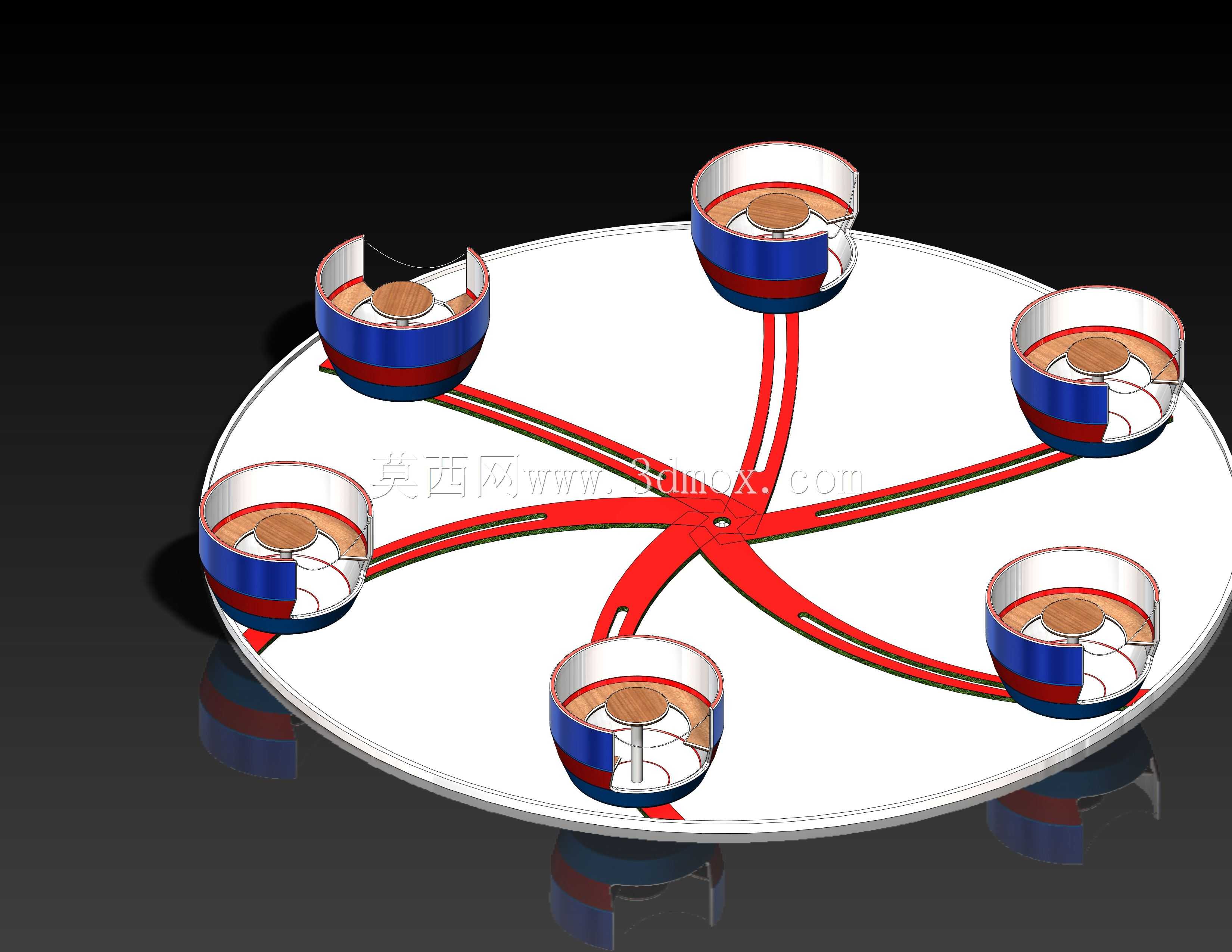

　　考虑到茶饮场景的使用环境，所有与杯身接触的部件都采用食品级304不锈钢材质，杯托表面贴附2毫米厚的硅胶防滑垫，既可以避免陶瓷杯与金属硬接触产生磕碰异响，也能增大摩擦力，防止转盘启停阶段杯身出现滑移。转盘表面的红色导向槽并非装饰结构，而是内置了信号触发的感应片走线槽，每个杯位下方的位置传感器线路都沿导向槽排布到中心主轴的集电环位置，避免转动过程中线路缠绕扯断。

　　在实际工况测试中，这套机构的单工位切换时间控制在1.2秒，间歇停顿时间可根据前端工序的时长自由调整，适配注茶、加盖、冷却等不同工序的节拍需求。六个杯位的联动结构采用统一的凸轮驱动，不需要给每个杯位单独配置驱动元件，大幅降低了整体的制造成本与故障点，日常维护只需要定期给中心轴承和凸轮接触面加注食品级润滑脂即可，不需要复杂的拆解保养。

　　很多人看到这套结构会误以为是单纯的创意摆件，实际上它的结构逻辑可以延伸到更多小工件的循环递送场景，比如小型零件的检测工位流转、糖果类小食品的分装递送，只需要更换对应尺寸的杯托结构，就能适配不同的承载需求。设计时特意将所有传动部件都布置在转盘下方的封闭腔体内，台面上没有外露的传动结构，既避免了使用过程中杂物卡入传动间隙，也能防止操作人员误触转动部件造成安全隐患。杯位的定位圈做了15度的导向倒角，放杯时不需要刻意对准，顺着倒角就能将杯子滑入定位位置，降低了自助使用时的操作门槛，哪怕是第一次使用的人也能准确放杯，不会出现杯子放偏被转盘带动剐蹭的问题。
