帆板副帆板水上运动器材结构设计

　　在滨海休闲运动、水上赛事装备配套以及水上运动器材研发生产领域，帆板作为兼具竞技性与休闲属性的水上载具，其附属帆板结构的设计合理性直接影响器材的操控表现与适用场景覆盖能力。这套副帆板结构的设计，核心围绕帆板运动中不同风力条件下的航行适配需求展开，区别于主帆板承担主要浮力与航行承载的功能定位，副帆板的核心作用是在侧风、弱风航行场景下，辅助调整帆面受力分布，降低操控者的控帆力度门槛，同时在突发阵风工况下提供额外的航向稳定性，避免帆板出现侧翻、帆面失控的问题。

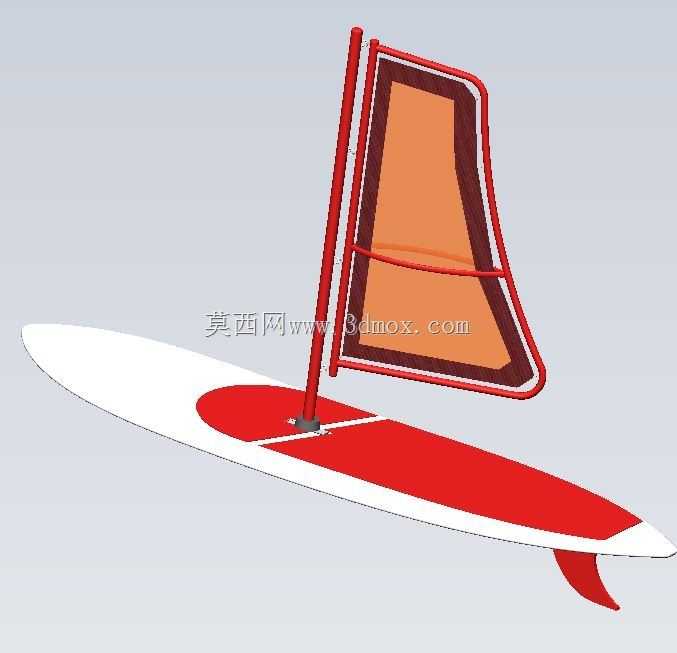

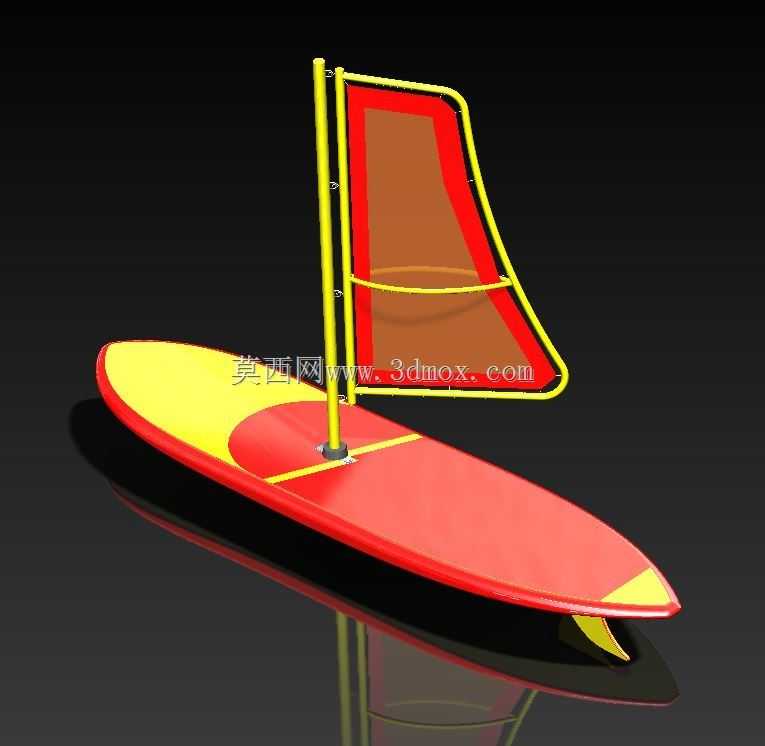

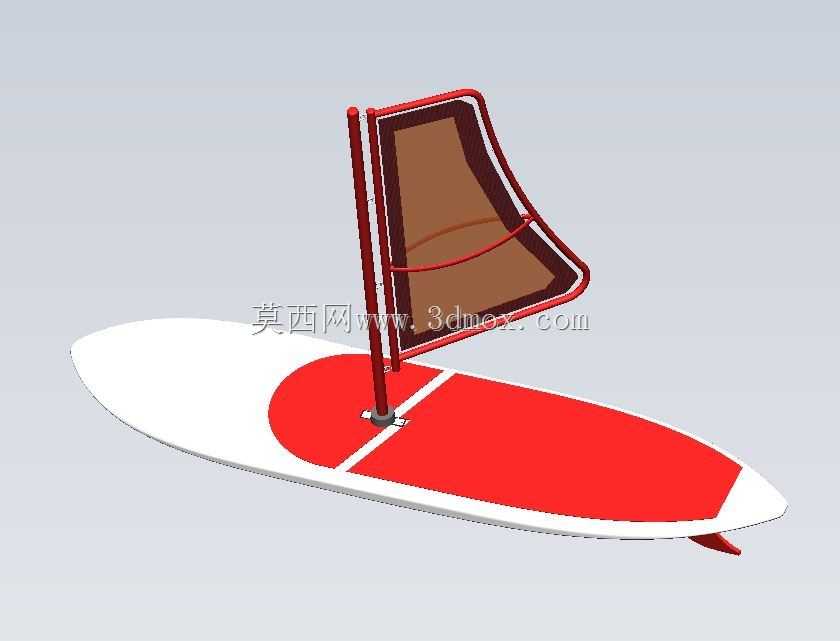

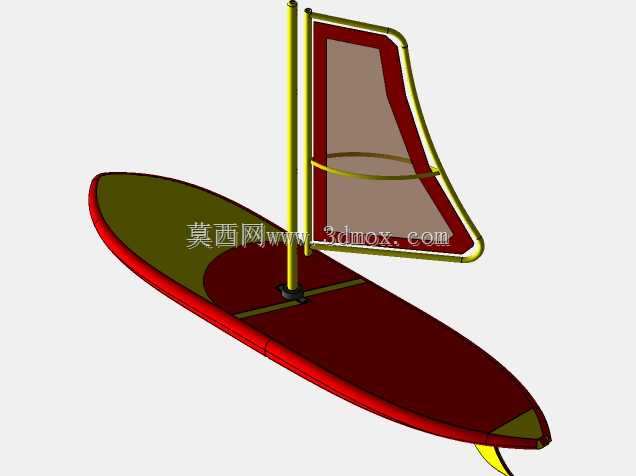

　　从结构设计逻辑来看，整个副帆板分为板体、帆面支撑桅、帆面固定边框、尾鳍稳向结构四个核心组成部分。板体采用流线型狭长轮廓，前端做圆弧收窄处理，降低航行过程中的迎水阻力，板体上表面设置防滑承载区域，可满足操控者在调整帆位时临时踩踏的受力需求，板体内部采用中空夹芯结构的设计思路，在保证整体结构强度的前提下尽可能降低自重，避免额外增加航行时的排水负载。帆面支撑桅采用双杆并行的固定结构，区别于传统单桅帆板的支撑形式，双桅结构可以让帆面的固定边界更规整，在调整帆面倾角时，受力可以均匀分散到两根桅杆上，避免单杆受力过大出现弯折变形，桅杆与板体的连接位置设置了可旋转的铰接基座，允许帆面整体在0到75度范围内绕桅杆轴线转动，适配不同风向角下的控帆需求，铰接基座内部设置阻尼限位结构，转动时具备合适的阻尼手感，不会因为风力作用出现帆面随意飘动的问题，同时在达到最大转动角度时具备硬限位保护，避免转动超程造成结构损坏。

　　帆面边框采用圆弧过渡的封闭框型结构，边框整体做轻量化处理，外边缘包裹柔性缓冲层，避免在航行过程中边框磕碰操控者造成运动损伤，帆面采用高张力柔性面料，通过张紧结构固定在边框内侧，帆面的弧度经过针对性优化，在迎风状态下可以形成稳定的翼型截面，最大化利用风能转化为航行推力，同时帆面设置了可调节的张紧拉索，操控者可以根据实时风力大小调整帆面的张紧程度，在强风工况下适当放松帆面，降低风阻负载，弱风工况下张紧帆面，提升风能捕捉效率。板体尾部设置的小型尾鳍结构，采用对称翼型截面，安装位置位于板体尾部的中轴线上，尾鳍的插入深度经过匹配设计，既可以在航行时提供足够的航向稳向力矩，避免板体出现侧滑，又不会因为插入过深导致浅水区航行时剐蹭水底礁石，尾鳍与板体采用快拆式连接结构，不需要额外工具即可完成拆装，方便运输收纳时拆卸尾鳍，降低整体收纳尺寸。

　　从安装边界与尺寸适配角度来看，这套副帆板的板体长度控制在适配主流休闲级帆板的配套尺寸范围内，宽度满足单人站立操控的最小空间需求，整体高度在桅杆完全竖起的状态下，不会超过常规帆板运输架的限高要求，方便使用者将其固定在车顶架上完成陆路转运。板体与主帆板的连接采用快装卡扣结构，卡扣的安装位置预留了通用的调节余量，可以适配市面上多数主流规格的休闲帆板，不需要对主帆板做额外的打孔改装即可完成配套安装，卡扣的锁紧力经过校核，在高速航行、阵风冲击的工况下不会出现松脱问题，同时解锁操作简单，在水面上即可快速完成副帆板的拆卸与安装，适配不同航行场景下的使用需求。

　　在实际应用场景中，这套副帆板既可以作为新手入门练习时的辅助稳向装备，降低初学者控帆的平衡难度，缩短入门学习周期，也可以作为专业帆板运动员在弱风赛事场景下的辅助推力配件，提升弱风环境下的航行速度，同时在休闲巡航场景下，副帆板的额外帆面可以提升航行的顺风推力，降低操控者的体力消耗，延长水上运动的续航时长。结构设计过程中，所有活动连接部位都做了防水密封处理，避免水汽进入铰接结构内部造成锈蚀卡滞，所有外露的金属部件都采用抗海水腐蚀的材质处理，适应滨海高盐高湿的使用环境，板体的外表面采用耐紫外线的涂层处理，避免长期户外暴晒导致板体材料老化变脆，提升整体结构的使用寿命。
