运动款汽车改装轮毂轮胎总成结构设计

　　这套轮组结构的设计，最初是面向民用乘用车改装场景做的方案，日常做整车底盘匹配的时候，轮组作为和地面直接接触的核心部件，很多刚入行的工程师容易只盯着外观造型做曲面，忽略实际安装和受力边界，最后做出来的模型要么装不上实车，要么受力校核完全不达标。先从安装边界说起，这套轮组的轮毂PCD孔位是按照常规五孔乘用车的安装基准做的，中心孔预留了适配不同车型轴头的台阶余量，做装配的时候不用额外打磨轴头配合面，轮辋的J值设定偏向日常街用改装的常见规格，对应的轮胎扁平比匹配之后，轮组整体的外径不会蹭到轮拱内衬，打满方向的时候也不会和翼子板、转向拉杆发生运动干涉，之前做过几套同类型的改装轮组，就是没算准转向时候的轮组偏移量，

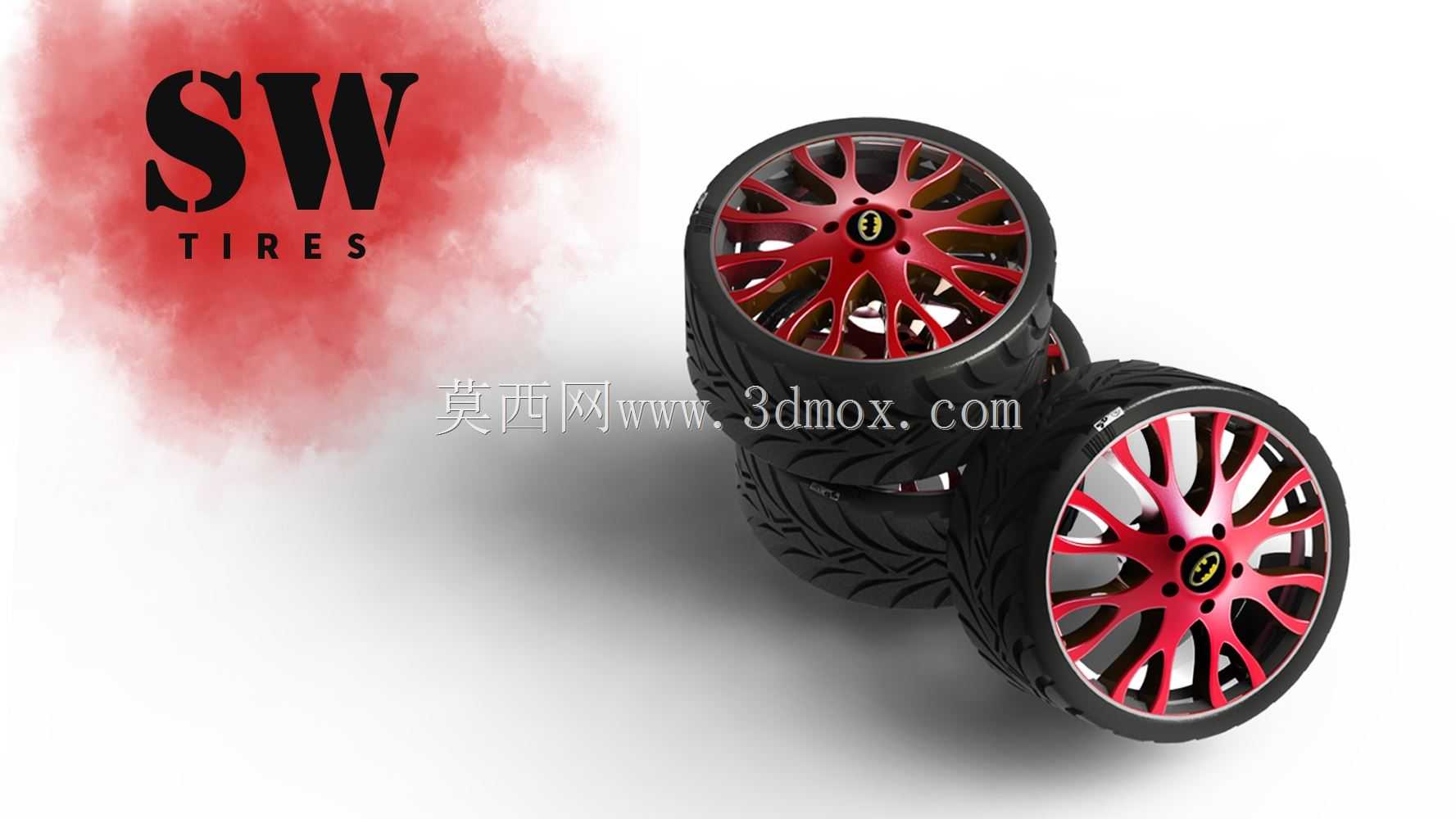

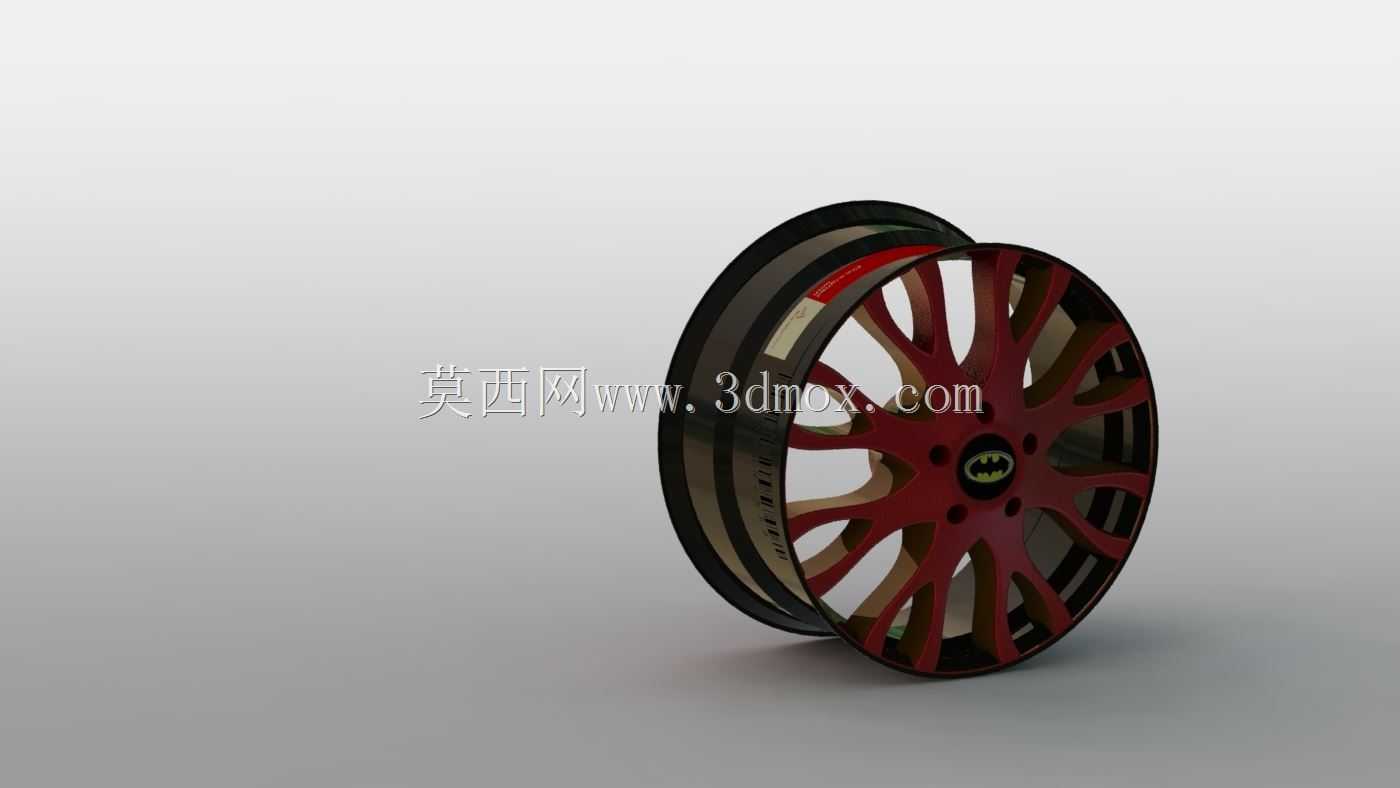

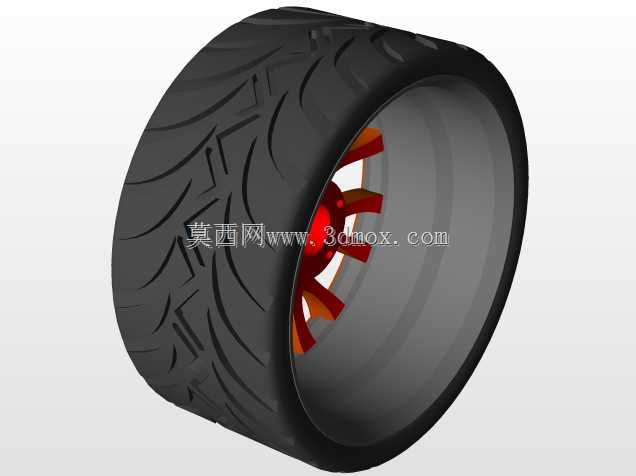

　　装车之后大角度打方向直接磨坏了拉杆防尘套，后来在建模阶段就把悬架跳动、转向全行程的包络面都做了干涉检查，才把这个问题彻底规避。轮胎部分的胎面花纹做了不对称的沟槽设计，不是单纯为了视觉效果，内侧的沟槽偏向排水性能，雨天行驶的时候可以快速把胎面和地面之间的水膜切开，避免水滑现象，外侧的胎块刚度做的更高，弯道侧向受力的时候胎块变形量更小，能提供更稳定的抓地力，胎侧的厚度做了兼顾，既不会因为太薄路过坑洼的时候容易鼓包，也不会因为太厚影响路感反馈，日常走街偶尔下赛道体验日都能适配。轮毂的辐条设计用了多辐条的分叉结构，很多人觉得这种造型只是好看，实际上这种结构能把轮轴位置的受力均匀分散到轮辋的整个圆周上，急加速或者重刹的时候，

　　辐条的应力集中点比少辐条的设计小很多，做有限元分析的时候，同样的材料厚度，这种多辐结构的轮辋在过坑冲击工况下的最大应力值比五辐直条的设计低17%左右，而且辐条之间的空隙更大，刹车系统的散热空间更充足，就算装大尺寸的多活塞刹车卡钳，也不会出现辐条蹭卡钳的问题，之前有客户装了大六活塞卡钳之后换轮毂没算准卡钳和辐条的间隙，开了几百公里辐条内侧被卡钳磨出深沟，差点出现安全事故，所以建模的时候特意把卡钳的安装包络也做进了检查项，预留了足够的安全间隙。轮辋和轮胎的配合面做了标准的胎圈座结构，倾斜角度完全符合行业通用规范，轮胎充气之后胎圈能牢牢卡在轮辋的台阶上，高速行驶的时候不会出现胎圈脱开的风险，气门嘴的安装位置选在了辐条之间的空隙处，

　　充气的时候不用掰动辐条，日常测胎压、充气都很方便。做这套模型的时候，把轮胎的橡胶形变特性也做了参数化预留，后续做整车动力学仿真的时候，可以直接给轮胎模型赋予对应的橡胶刚度、阻尼参数，不用再重新拆分胎体、带束层、胎圈这些结构层，轮毂部分的安装面、螺栓孔的形位公差也在模型里做了标注参考，后续出工程图的时候可以直接提取尺寸，不用再反复核对安装基准。很多改装轮组的设计容易陷入外观优先的误区，为了做夸张的造型牺牲结构强度和安装兼容性，这套方案在做曲面造型的时候，每一处辐条的厚度变化、轮辋的过渡圆角都是先过了强度校核再调整外观，既满足了改装用户对视觉效果的需求，也能保证日常行驶的结构可靠性，不管是做整车改装方案的展示，还是做底盘行走系统的教学演示，这套模型的结构完整度都能满足使用需求，拆分出来的轮毂、轮胎两个子部件也可以单独调用，适配不同车型的轮组匹配工作。
