汽车驾驶舱操控用油门踏板结构设计

　　在乘用车辆与商用车辆的驾驶舱操控系统中，油门踏板是直接承接驾驶员操作意图、将脚部动作转化为节气门开度信号的核心交互部件，其结构设计的合理性直接关系到驾驶操作的平顺性、长期使用的可靠性以及行车过程的安全性，是整车人机工程与操控系统匹配中不可忽视的基础零部件。从实际装车的应用场景来看，该类踏板需要适配不同车型的驾驶舱地毯厚度、防火墙安装点位布局以及驾驶员脚部的操作活动范围，既要保证日常驾驶过程中脚踝的自然活动角度处于舒适区间，避免长时间驾驶带来的脚部疲劳，也要预留足够的踩踏行程余量，防止误操作触发全负荷开度带来的安全隐患。

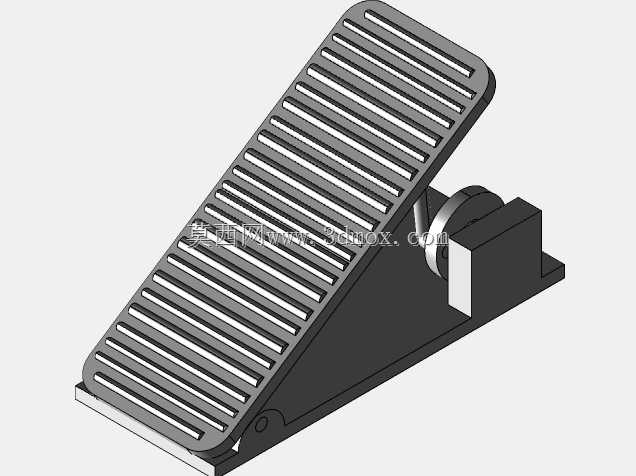

　　从功能特性层面分析，这款油门踏板采用悬吊式安装结构设计，踏板臂的旋转枢轴布置在踏板本体的上部区域，安装时直接固定在驾驶舱前围的钣金安装支架上，踩踏过程中踏板面围绕上部枢轴做圆弧轨迹运动，匹配驾驶员脚踝自然转动的运动路径，相比地板式安装结构，其占用的驾驶舱纵向空间更小，适配多数紧凑型家用车型、轻型商用车型的驾驶舱布局需求。踏板的踩踏阻尼采用渐进式设计，初始踩踏阶段阻尼力度较轻，方便驾驶员在低速跟车场景下精准控制小开度油门，维持车速稳定；随着踩踏深度增加，阻尼力度逐步线性提升，在大负荷加速工况下能给驾驶员清晰的力度反馈，避免开度控制过量导致的车辆窜动。踏板的复位结构集成在枢轴位置，采用双扭簧对称布置的形式，即使单根扭簧出现疲劳失效，另一根扭簧仍能保证踏板及时复位至怠速位置，规避行车过程中油门卡滞带来的安全风险。

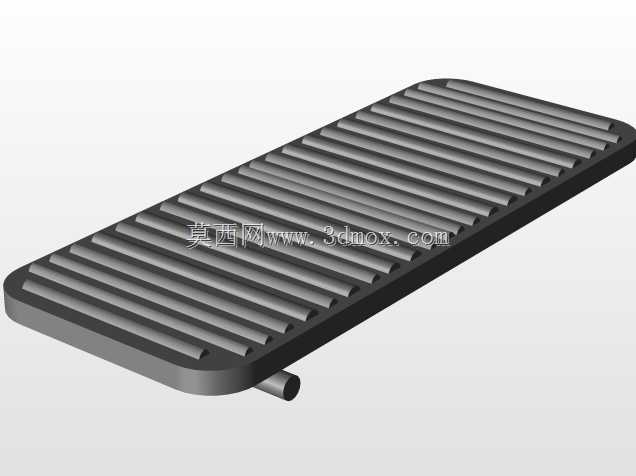

　　在设计思路的落地过程中，首先需要明确踏板的操作边界参数：踏板面的初始静止位置距离地毯平面的垂直高度设置在120mm至140mm区间，适配多数驾驶员穿鞋后的脚部高度，保证脚跟放置在地毯上时，脚掌能自然贴合踏板面的中部区域；踏板的有效踩踏行程控制在40mm至50mm之间，对应节气门从全闭到全开的完整开度区间，行程过短会导致油门控制过于灵敏，小幅脚部动作就会引发车速大幅波动，行程过长则会增加驾驶员的脚踝活动幅度，长时间操作容易产生疲劳。踏板面的表面设计有横向的防滑凸起纹理，凸起高度控制在1.5mm左右，既能够增大鞋底与踏板面的摩擦力，避免雨天鞋底沾水或者沾附泥沙时出现打滑，也不会因为凸起过高硌脚影响操作触感；踏板面的宽度设置在60mm左右，长度设置在120mm左右，能够覆盖多数成年驾驶员的脚掌宽度，即使脚部位置出现小幅偏移，也能保证踩踏力均匀传递到踏板臂结构上。

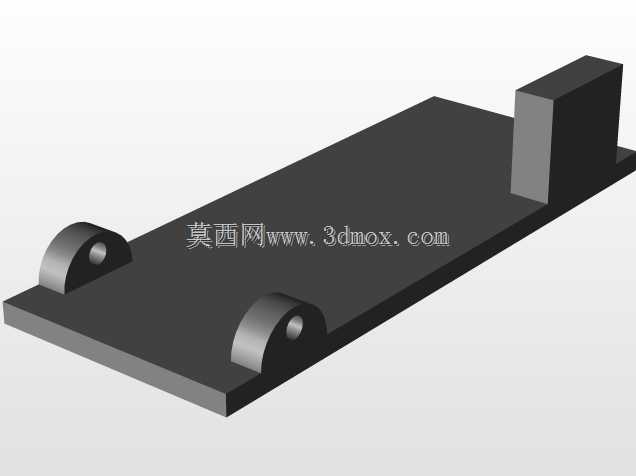

　　安装边界的匹配上，踏板上部的安装点位采用三个呈三角形分布的螺栓固定孔，孔位间距严格匹配主流车型前围钣金的安装支架孔位标准，安装时采用M6规格的螺栓进行固定，固定点的静态承重能力设计值不低于1000N，能够承受驾驶员紧急情况下的大力踩踏而不出现安装点变形、脱落的问题。踏板臂的结构采用变截面设计，靠近枢轴的区域截面厚度更大，承担主要的弯曲载荷，靠近踏板面的区域适当减小截面厚度，在保证结构强度满足要求的前提下，尽可能降低部件自身重量，减少踩踏过程中的运动惯量，提升操作的跟手性。踏板的活动区域需要做充分的运动干涉校核，在全行程踩踏过程中，踏板臂与周边的仪表台下部护板、制动踏板、休息踏板之间的最小间隙不小于20mm，即使在低温环境下内饰护板出现轻微形变、或者地毯铺设存在一定公差的情况下，也不会出现踏板运动卡滞的问题。

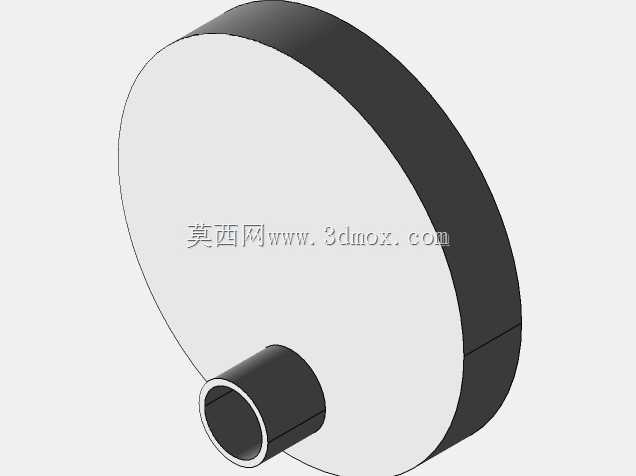

　　从长期使用的可靠性角度考虑，踏板的枢轴位置采用自润滑衬套结构，不需要额外加注润滑脂，能够在-40℃至85℃的环境温度区间内保持稳定的转动阻尼，避免低温环境下阻尼异常增大导致的踏板操作沉重，也能防止高温环境下阻尼下降导致的踏板复位迟缓。踏板的信号输出部分预留了与电子节气门系统匹配的传感器安装位，能够将踏板的转动角度实时转化为电信号传递给整车ECU，信号输出的线性度误差控制在2%以内，保证ECU能够精准识别驾驶员的操作意图，实现喷油量与点火提前角的精准匹配。在结构强度校核环节，踏板本体需要承受1000N的垂直踩踏力而不出现塑性变形，经过100万次的往复踩踏疲劳测试后，踏板的复位精度偏差不超过1mm，阻尼变化率不超过10%，能够覆盖车辆全生命周期的使用需求。

　　针对不同车型的适配需求，该踏板结构还预留了一定的调整空间，通过更换不同刚度的复位扭簧，可以匹配不同车型对踏板踩踏力度的差异化需求，偏向运动定位的车型可以适当提升初始阻尼与全行程阻尼，给驾驶员更沉稳的操控反馈，偏向家用舒适定位的车型则可以适当降低阻尼力度，提升日常通勤驾驶的轻松感。踏板的外观覆盖件采用耐磨损的哑光工程塑料材质，能够长期抵御紫外线照射、脚部摩擦带来的表面磨损，长期使用也不会出现表面发亮、掉色的问题，维持驾驶舱内饰的视觉一致性。
