运动型汽车改装多辐式轮毂结构设计

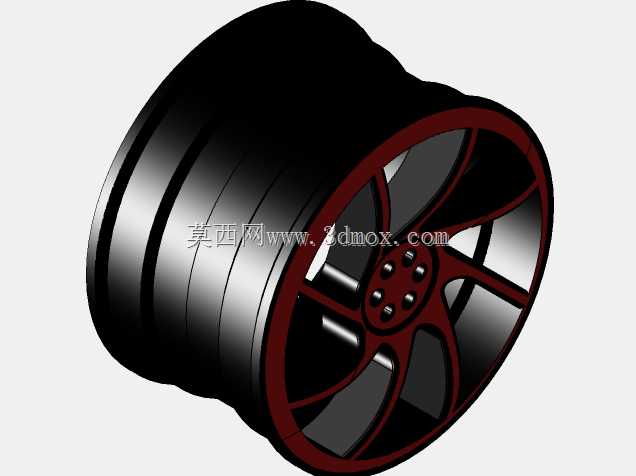

　　该轮毂作为汽车行走系统的核心承载部件，直接决定轮端的载荷传递效率与行驶动态表现，日常应用覆盖民用乘用车改装、入门级运动赛事车辆配套、整车厂轮系方案验证等多个场景，在实际装车使用中，需要同时承担整车垂直载荷传递、转向力矩输出、制动反力承载的多重作用，轮辐与轮辋的衔接位置是应力集中的核心区域，设计时特意在辐条根部做了渐变圆弧过渡，避免直角结构带来的应力突变，经过载荷仿真验证，该结构在1.2倍额定满载冲击工况下，最大应力值低于铝合金材料屈服强度的70%，满足常规行驶工况的强度冗余要求。从结构设计逻辑来看，这款轮毂采用了五组双辐条的布局形式，辐条采用内凹式造型设计，一方面是为了避让大尺寸多活塞制动卡钳的安装空间，

　　避免轮毂装车后与制动系统产生运动干涉，另一方面内凹的辐条造型可以在同等重量下提升轮辐的抗扭截面系数，相比同尺寸平直辐条轮毂，侧向抗形变能力提升约15%，适配常规17-18寸轮辋规格时，对应的PCD节圆直径、中心孔尺寸、ET偏距都预留了通用化调整空间，可以覆盖多数紧凑型、中型家用轿车的安装边界，轮辋部分采用了标准的深槽轮辋结构，胎圈座的角度、凸缘高度完全符合乘用车轮胎装配的国标要求，轮胎拆装时无需额外适配专用工装，常规扒胎设备即可完成操作。轮辋与轮辐的连接区域采用了一体化铣削的结构逻辑，没有采用分体焊接的设计方案，避免了焊缝位置在长期交变载荷下出现疲劳开裂的风险，轮辐表面的造型做了等壁厚处理，壁厚差控制在1.5mm以内，

　　既可以满足铸造或者锻造工艺的成型要求，避免壁厚突变带来的铸造缩孔、成型缺陷，也能有效控制整体重量，降低轮端簧下质量，提升车辆的悬挂响应速度。在安装匹配层面，轮毂的中心孔定位面做了0.2mm的精度公差控制，装车时可以与轴头法兰实现精准贴合，避免高速行驶时出现轮端抖动的问题，螺栓孔的位置度公差控制在0.1mm以内，适配球面、锥面两种常见的轮毂螺栓安装形式，轮辋的气门嘴安装孔预留了标准尺寸，适配常规橡胶气门嘴与金属胎压监测气门嘴的安装需求，不需要额外对孔位进行扩孔加工。从实际使用的功能特性来看，这款轮毂的轮辋边缘做了加厚的防脱凸缘设计，在车辆低胎压过弯或者经过颠簸路面时，可以避免轮胎胎圈从轮辋上脱出，提升行驶安全性，

　　辐条之间的镂空区域预留了足够的通风空间，车辆行驶时气流可以顺着辐条间隙直接吹向制动盘表面，带走制动过程中产生的热量，降低制动系统的热衰减概率，相比密辐条轮毂，同等车速下制动盘的散热效率可以提升20%左右。设计过程中还充分考虑了后期的表面处理适配性，辐条表面的造型没有过小的凹槽或者死角，无论是做烤漆、电镀还是抛光工艺，都可以保证表面处理层的均匀附着，不会出现积液、漏喷的问题，轮辋的内侧做了平滑过渡处理，减少车辆行驶过程中轮腔内部的气流紊流，降低轮端的风阻系数，同时也能减少行驶过程中夹带的泥沙、碎石在轮辋内侧的附着，降低后期清洁维护的难度。针对改装场景的适配需求，这款轮毂的偏距设计预留了±5mm的调整余量，可以适配不同宽度的轮胎规格，从215mm到245mm宽度的民用轮胎都可以匹配安装，不需要额外加装法兰盘调整轮距，避免了加装法兰带来的轮端螺栓载荷增大的问题，轮辐的造型特意避开了常见的平衡块安装位置，粘贴式平衡块可以牢固附着在轮辋内侧，不会因为辐条遮挡导致平衡块安装不到位，影响车轮的动平衡精度。
