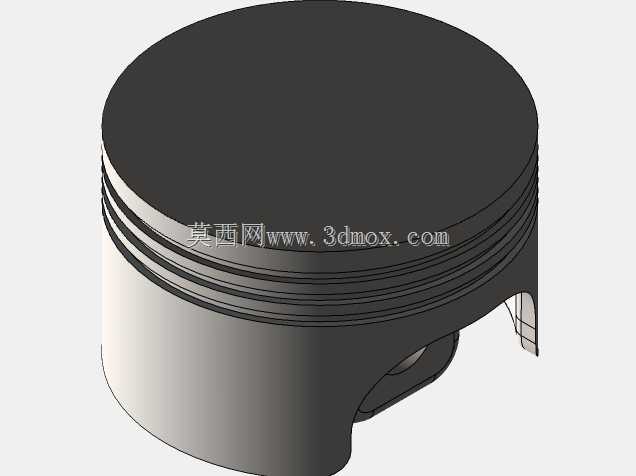

内燃机活塞头结构三维设计模型

　　活塞头作为内燃机往复运动机构的核心承压部件，直接参与燃烧室的能量转换过程，其结构设计合理性直接决定动力输出效率、密封可靠性与整机运行寿命。在车用汽油机、小型通用动力机械的实际工况中，活塞头顶面需要承受燃烧冲程产生的瞬时高温高压燃气冲击，侧部环槽结构需要配合活塞环完成气缸密封、热量传导与机油控油功能，裙部结构则需要在气缸套内完成往复导向，承受侧推力带来的摩擦载荷。

　　从结构设计逻辑来看，该活塞头采用平顶式顶面构型，这类构型的优势在于加工工艺性好，顶面受热面积相对均匀，能够适配紧凑型燃烧室的挤流设计需求，在小排量高转速内燃机中应用较为广泛。头部设置的多道环槽结构，靠燃烧室侧的两道环槽用于安装气环，主要作用是阻断燃烧室高压燃气向曲轴箱窜动，同时将活塞头吸收的大部分燃烧热量通过气环传导至气缸壁，再经由冷却系统带走热量；靠下的环槽用于安装油环，油环的布油、刮油结构能够在往复运动中在气缸壁面形成均匀的润滑油膜，同时刮除缸壁多余机油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。

　　在安装边界与尺寸匹配层面，活塞头的外径尺寸需要与对应气缸套的内径保持严格的配合公差，考虑到工作状态下活塞头受热膨胀量大于气缸套，冷态装配时需要预留合理的配缸间隙，间隙过小会导致热态下活塞卡滞拉缸，间隙过大则会造成敲缸、密封性能下降、机油耗上升等问题。活塞销孔的位置设计需要兼顾活塞运动的换向平顺性，销孔中心通常会相对于活塞中心设置微小的偏心量，以此缓解活塞经过上止点换向时对气缸壁的敲击冲击，降低整机运行噪声。裙部的型线设计并非正圆柱结构，而是会根据热态变形规律、侧推力分布设计成中凸变椭圆型面，保证热态工作时裙部与缸壁的接触压力均匀分布，避免局部应力集中造成的异常磨损。

　　从实际应用场景出发，这类活塞头结构不仅适配传统车用内燃机，在小型通用发电机组、园林动力机械、摩托车动力单元中也有广泛应用。建模过程中需要重点关注环槽的尺寸精度、环槽侧隙的设计合理性、销孔与活塞环槽的位置度公差，这些细节直接影响后续零部件装配后的实际运行表现。比如环槽的侧隙过大，会导致活塞环在槽内产生异常轴向窜动，加剧环槽磨损与泵油效应；侧隙过小则会导致活塞环热态卡滞在环槽内，丧失密封能力。顶面的过渡圆角设计也需要重点考量，过小的圆角会造成应力集中，在高频交变热载荷与机械载荷作用下容易产生疲劳裂纹，最终导致活塞头开裂失效。

　　在结构细节处理上，活塞头内部的销座位置设置有加强筋结构，用于分散活塞销传递的爆发压力载荷，避免销座位置出现应力集中导致的开裂。裙部下端的缺口结构是为了避让曲轴连杆机构在运动过程中的干涉，保证活塞在下止点位置时，连杆摆动不会与活塞裙部发生碰撞，这部分的空间避让尺寸需要结合曲轴回转半径、连杆长度、连杆大头尺寸做完整的运动干涉校核，确保全行程范围内无运动卡滞风险。
