十字轴式万向传动连接结构

　　在各类需要轴线存在夹角、存在相对位移的两轴间传递旋转扭矩的工况中，这类万向节结构是应用极为广泛的传动连接件，小到轻工设备的进给传动链，大到重型输送线、工程机械的动力传递路径，都能见到这类结构的身影。不同于刚性联轴器仅能连接同轴度极高的两轴，这类万向节可以补偿安装过程中产生的轴线角度偏差，也能适应设备运行过程中因机架形变、部件位移带来的两轴相对位置变化，避免传动过程中出现卡滞、附加载荷过大的问题，有效延长传动链上轴承、轴类零件的使用寿命。

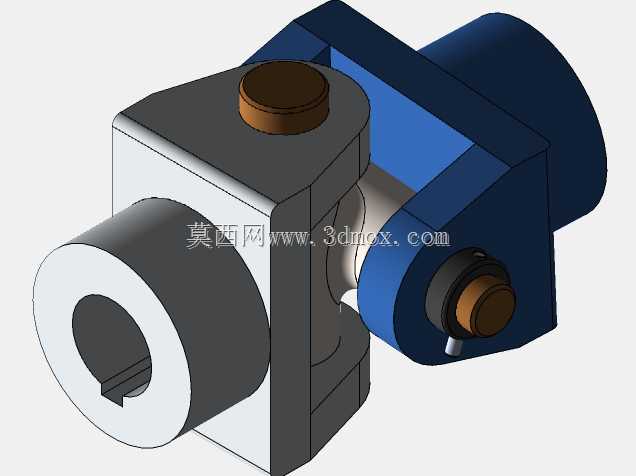

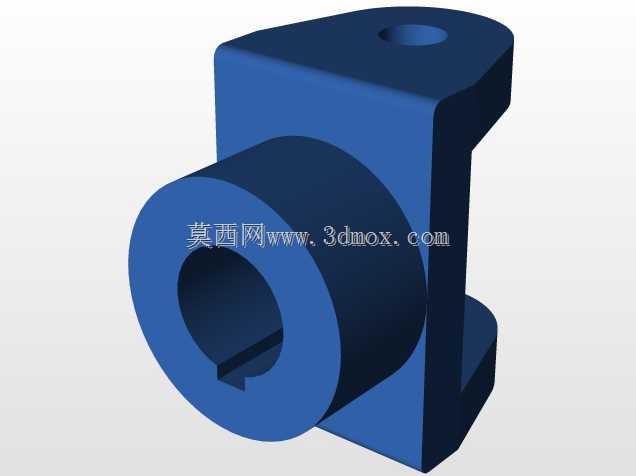

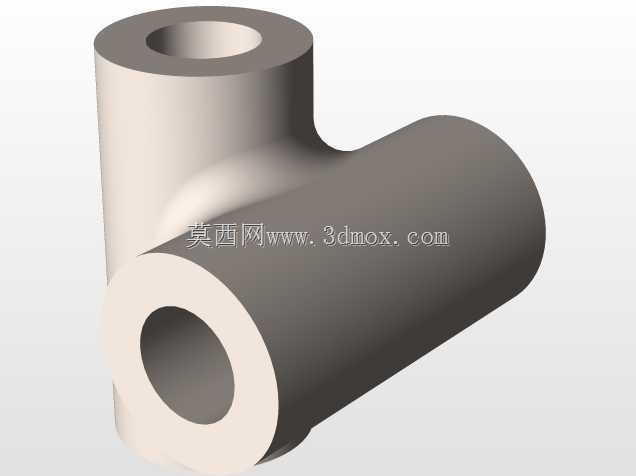

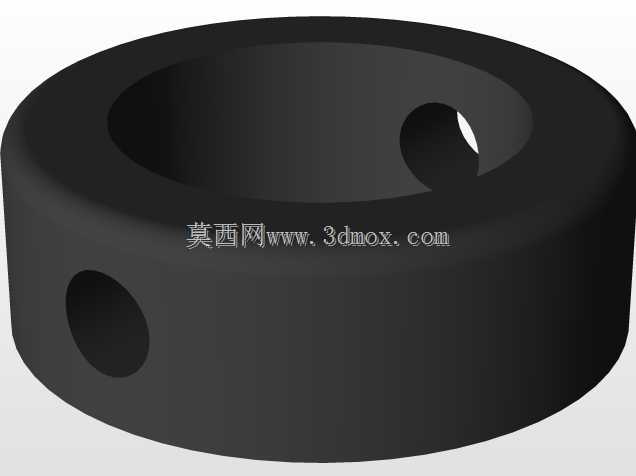

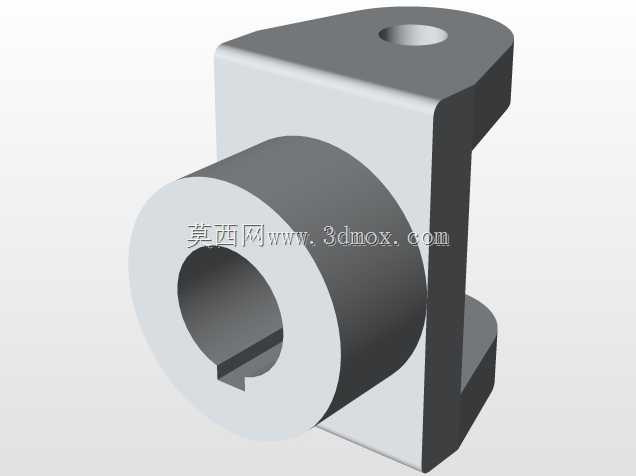

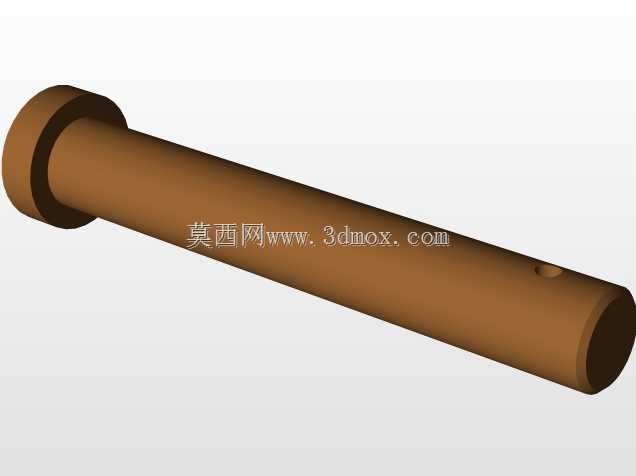

　　从结构组成来看，这套万向节包含主动轭、从动轭、轴承横梁、螺栓、衬套、销几类核心零件，主动轭与从动轭分别对接动力输入侧与输出侧的轴端，轴孔内预留的键槽结构可以和轴上的平键配合，传递扭矩时避免轴与轭之间出现相对转动，保证动力传递的可靠性。轴承横梁作为十字交叉的核心传力件，两端分别嵌入主动轭与从动轭的铰接孔内，衬套压装在铰接孔与横梁轴颈之间，既可以降低铰接转动时的摩擦阻力，也能减少长期摆动带来的接触面磨损，当衬套磨损到阈值后可单独更换，无需更换整个轭体，降低设备维护成本。螺栓与销的组合用于铰接部位的轴向限位，避免横梁在摆动过程中从轭体孔内脱出，同时销的防转设计可以避免螺栓在设备长期振动工况下出现松脱，保证铰接结构的连接可靠性。

　　设计这类万向节结构时，首先需要匹配所传递的额定扭矩，轭体的壁厚、横梁的轴颈直径都需要根据扭矩载荷做强度校核，避免过载时出现轭体开裂、横梁剪断的失效问题。铰接部位的配合间隙需要控制在合理区间，间隙过大会导致传动过程中出现回程误差，影响传动精度，尤其是在需要正反转切换的传动场景中，过大的间隙会带来明显的传动冲击；间隙过小则会导致铰接部位转动卡滞，无法顺利补偿轴线的角度偏差，甚至会在运行过程中出现铰接面抱死的问题。轴孔的尺寸公差需要与对接轴的公差带匹配，既要保证装配时可以顺利压装，也要避免配合过松导致传动时轴与孔之间出现相对窜动。

　　从安装边界来看，这类万向节的整体外形为对称的铰接式结构，安装时需要预留足够的摆动空间，避免设备运行时轭体与周边的机架、护罩等部件发生运动干涉。两轴之间的许用夹角需要控制在设计阈值范围内，超出许用夹角会导致铰接部位的接触应力急剧增大，加速衬套与横梁轴颈的磨损，严重时甚至会直接导致结构断裂。轴向的安装尺寸需要匹配两轴端的伸出长度，保证轭体端面与轴肩之间留有合理的间隙，避免轴受热伸长时对万向节产生额外的轴向推力。日常维护过程中，铰接部位需要定期加注润滑脂，在衬套与横梁的摩擦面形成油膜，降低磨损速率，同时定期检查螺栓与销的紧固状态，避免松脱引发设备故障。

　　在实际选型应用中，这类万向节可以根据不同的工况需求调整材质与表面处理方式，普通工况下采用45号钢调质处理即可满足强度需求，重载或腐蚀环境下则可以采用合金钢材质并做相应的表面防腐处理，适配不同的应用场景。
