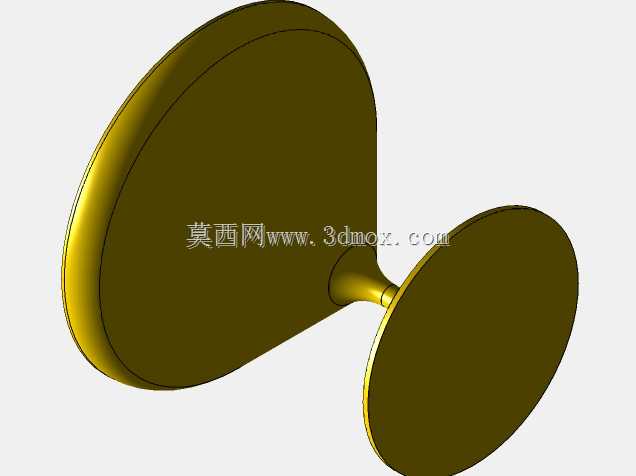

双盘曲面连接结构工业构件设计

　　该双盘曲面连接构件的设计，最初是面向卫浴挂装、小型展示支架、轻载设备壁挂固定这类场景做的结构优化，日常接触到的公共区域洗手台旁的皂液器挂装、小型标识牌壁挂、卫浴间手持花洒底座固定，都能看到这类结构的应用影子。区别于常规的直角弯折支架，这种双盘加渐变过渡颈的结构，在受力传递上有更顺滑的路径，不会在弯折位置形成明显的应力集中点，长期承受交变轻载的时候，结构疲劳失效的概率会低很多。

　　从实际安装边界来看，两个盘体分别承担不同的功能，尺寸更大的盘体是安装贴合面，设计时需要保证盘面的平面度公差控制在0.1mm以内，确保和墙面、安装基面能够完全贴合，不会出现安装后翘边、局部受力的情况，盘面边缘做了小圆弧倒角处理，既避免安装时划伤施工人员，也能在粘贴或者螺丝锁附后，边缘不会出现突兀的棱角，适配多数对外观有一定要求的安装场景。尺寸偏小的盘体是功能承载面，用来承托需要固定的终端部件，这个盘面同样做了平面度要求，同时在和过渡颈连接的位置，做了局部加厚处理，避免承载时连接位置出现断裂。

　　中间的过渡连接颈是整个结构的设计核心，没有采用等直径的直杆结构，而是做了从大端盘体到小端盘体的渐变收窄曲面，曲面的曲率是按照受力弯矩分布做的匹配，靠近大安装盘的位置截面直径更大，越靠近小承载盘截面直径逐步收窄，这种变截面设计一方面可以在保证结构强度的前提下减少材料用量，降低构件整体重量，另一方面流线型的曲面过渡不会积留水渍、灰尘，在卫浴、洁净车间这类需要定期清洁的场景下，清洁维护的难度会低很多。连接颈和两个盘体的衔接位置都做了圆角过渡，完全消除直角接缝，避免应力集中的同时，也不会出现清洁死角。

　　设计过程中需要重点考虑安装的适配性，大安装盘的背面预留了适配常规膨胀螺丝、免钉胶粘贴的空间，既可以采用螺丝锁附的方式做永久固定，也可以采用免钉胶粘贴的方式做无损安装，适配瓷砖墙面、玻璃墙面、木质墙面等多种不同的安装基面。小承载盘的正面可以根据不同的终端安装需求，预留螺丝孔、卡扣位或者磁吸结构，不需要改动主体结构就能适配不同的承载终端，通用性更强。

　　从受力特性来看，这类构件主要承受垂直于安装面的倾覆力矩，以及平行于安装面的剪切力，大直径的安装盘可以提供更大的受力支撑面，把集中的载荷分散到更大面积的安装基面上，避免局部压强过大导致基面损坏，比如在空心砖墙面、石膏板墙面这类强度不高的基面上安装时，大盘面的分散载荷作用就尤为明显，不会出现因为局部压强过大导致墙面开裂、构件脱落的问题。过渡颈的变截面设计可以把承载端受到的力矩均匀传递到安装盘的整个贴合面，不会让载荷集中在安装盘的中心位置，提升整体的连接可靠性。

　　在实际选型应用的时候，需要根据承载的终端重量匹配对应的构件尺寸，如果承载重量在1kg以内，采用常规工程塑料注塑成型的构件就可以满足使用需求，如果承载重量在3-5kg区间，就需要采用锌合金压铸或者不锈钢冲压焊接的工艺制作，提升整体的结构强度。设计建模的时候，曲面部分需要做G2连续处理，确保曲面顺滑没有突兀的折角，既方便后续的模具脱模或者机加工走刀，也能让构件的外观质感更统一，不会出现明显的分型线或者加工刀痕。两个盘体的平行度公差也需要做相应控制，确保安装后承载面和安装基面保持平行，不会出现承载终端倾斜的问题。
