带减重辐板的直齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2022-01-04 ID:487959
  • 带减重辐板的直齿圆柱传动齿轮结构
  • 带减重辐板的直齿圆柱传动齿轮结构

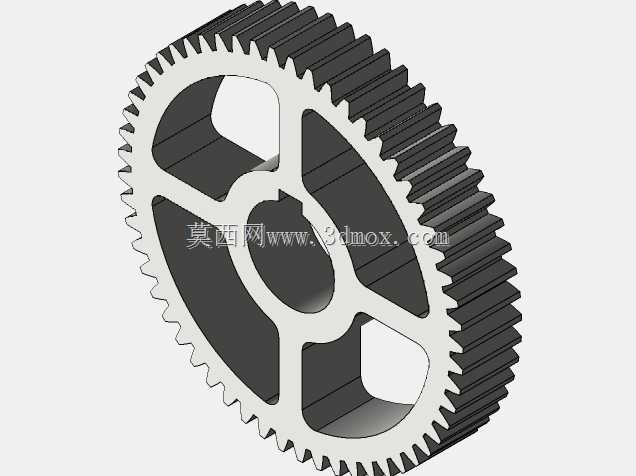

  这款直齿圆柱齿轮在常规中小功率传动场景中适配性极强,从轻工输送线的动力传递单元,到小型机床的进给传动链,再到农用机械的辅助传动机构,都能见到这类结构齿轮的应用。它的核心作用是在平行轴之间传递恒定转速比的旋转动力,通过轮齿的连续啮合,把输入端的扭矩平稳传递到输出端,相比斜齿轮它没有轴向分力,对支撑轴承的轴向载荷要求更低,适合安装空间紧凑、无法布置轴向定位结构的传动点位。

  从结构设计逻辑来看,这款齿轮采用了辐板式减重设计,没有做成厚重的实心轮坯,而是在轮缘和轮毂之间设计了三处对称的镂空辐板结构,这种设计首先是大幅降低了齿轮自身的转动惯量,在设备启停、正反转切换的工况下,能有效减少惯性冲击带来的轮齿载荷波动,同时也降低了整体的材料用量,控制了零件的制造成本。轮齿部分采用标准渐开线齿形设计,齿向为直齿,加工时可以直接用滚齿机一次成型,不需要额外的螺旋角调整工序,加工难度和加工成本都低于同参数的斜齿轮,后期维护更换时的配件通用性也更强。轮毂部分设计了带键槽的中心安装孔,安装时可以通过平键和传动轴实现周向固定,传递扭矩的同时避免齿轮和轴之间出现相对转动,轮毂的轴向厚度略大于轮缘厚度,能保证和轴的配合长度足够,减少安装后齿轮的偏摆量。

  在安装边界方面,这款齿轮的外径尺寸适配常规的中心距传动要求,轮缘的厚度经过匹配计算,能保证轮齿根部有足够的弯曲强度,不会在额定扭矩下出现断齿问题。安装时需要注意中心孔和传动轴的配合公差,一般采用过渡配合即可,既保证安装时不会过于松旷,也方便后期拆卸维护。齿面的加工精度满足中等转速的传动要求,在1000转每分钟以内的线速度工况下,传动平稳性足够,不会出现明显的冲击噪音。辐板的镂空位置做了圆弧过渡处理,避免了应力集中问题,在承受交变载荷的时候,不会在辐板和轮缘、轮毂的连接位置出现疲劳裂纹。

  实际选型使用时,这类齿轮通常需要配对相同模数、相同压力角的齿轮配合使用,中心距要严格按照两个齿轮的分度圆半径之和来调整,安装时要保证两个齿轮的轴线平行度在公差范围内,否则会出现轮齿偏载,加剧局部齿面的磨损,缩短齿轮的使用寿命。日常运行中,这类齿轮一般采用油脂润滑或者稀油飞溅润滑即可,不需要额外的强制润滑系统,维护成本很低。相比实心齿轮,这款辐板结构的齿轮自重更轻,在长轴悬臂安装的场景下,能减少轴端的挠度,降低支撑轴承的径向载荷,延长轴承的使用寿命。在一些对零件重量有要求的移动设备传动结构中,这种减重设计的齿轮优势会更加明显,既能满足传动强度要求,又能尽可能降低设备整体的自重,减少移动过程中的动力损耗。
