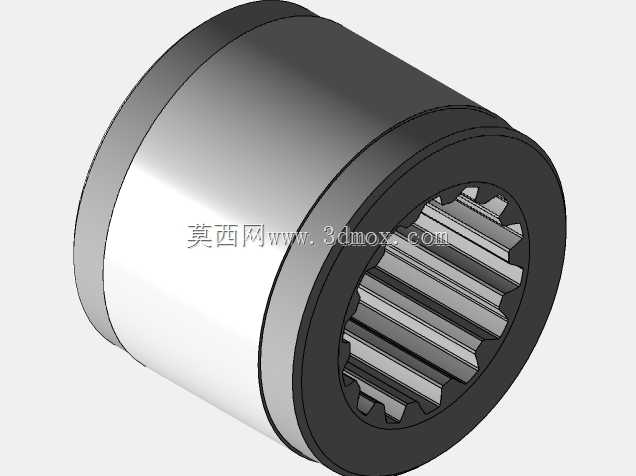

在重载传动系统的布局设计中,这类内花键结构的空心轴套是动力传递路径上的核心衔接零件,常见于商用车变速器输出端、工程机械分动箱连接位、工业减速机的轴系对接环节,主要承担扭矩传递、轴系同轴定位、补偿少量安装对中偏差的作用,相比平键连接的轴套,花键啮合的接触齿数更多,单位面积承载的压应力更低,在频繁正反转、冲击载荷的工况下能有效避免键槽崩裂、轴头滚键的失效问题。从结构设计逻辑来看,该零件采用空心筒式布局,外圆为光滑圆柱面,可直接压装到对应安装座的轴承内圈或定位孔中,外圆与安装孔的配合公差通常选取H7/k6的过渡配合,既保证装配后的同轴度,也能避免长期运行后出现外圈转动的跑圈问题;内孔采用渐开线花键结构,齿向沿轴向贯通,
与配套的外花键轴装配后,齿面均匀接触,动力通过多齿啮合同步传递,相比矩形花键,渐开线齿形的齿根强度更高,自动对中性能更好,即使装配时存在微小的角度偏差,也能在轴系转动过程中自动找正,减少偏载带来的齿面磨损。零件的轴向尺寸设计需要匹配安装位的轴向空间,两端的台阶结构分别承担轴向定位作用,一端的凸缘可抵住轴承端面实现轴向限位,另一端的倒角结构则是为了压装时的导向,避免装配过程中刮伤安装孔内壁或花键齿面。在实际选型应用中,这类轴套的内花键参数需要与对接外花键完全匹配,包括模数、齿数、压力角、变位系数等核心参数,齿侧间隙需要根据工况调整,固定连接的工况选取较小侧隙保证传动精度,需要轴向滑动的工况则适当放大侧间隙避免卡滞。
外圆的表面粗糙度需要控制在Ra1.6以内,保证与轴承内圈配合的贴合度,内花键的齿面粗糙度则控制在Ra3.2以内,减少齿面摩擦损耗。从建模逻辑来看,构建该零件三维模型时,首先通过旋转特征生成空心筒体的基础轮廓,再通过拉伸切除或者扫描切除的方式生成内花键的齿形结构,齿形的渐开线轮廓需要通过方程式驱动生成准确曲线,避免近似圆弧带来的齿形误差,后续再添加两端的倒角、退刀槽等工艺结构,退刀槽的尺寸需要匹配花键加工刀具的退刀需求,保证加工时刀具能顺利退出,不残留加工凸台。这类零件的材质通常选取40Cr合金结构钢,经过调质处理后整体硬度达到HB240-280,花键齿面再进行高频淬火处理,硬度达到HRC45-50,既保证芯部的韧性可以承受冲击载荷,
又保证齿面的耐磨性延长使用寿命。在装配验证环节,通过三维模型的干涉检查可以提前确认花键啮合的间隙是否合理,外圆与安装座的配合是否存在过盈量过大或者间隙过大的问题,轴向定位的台阶尺寸是否匹配周边零件的安装空间,避免实际加工装配后出现轴系窜动、花键卡滞、干涉碰撞等问题。在传动系统的维护环节,这类轴套属于易损传动件,长期运行后齿面会出现磨损、点蚀等失效形式,通过三维模型的参数化设计,可以快速调整花键参数、外形尺寸来适配不同的维修替换需求,不需要重新从零开始建模,大幅缩短维修配件的设计生产周期。
