多楔带轮轻量化结构三维设计

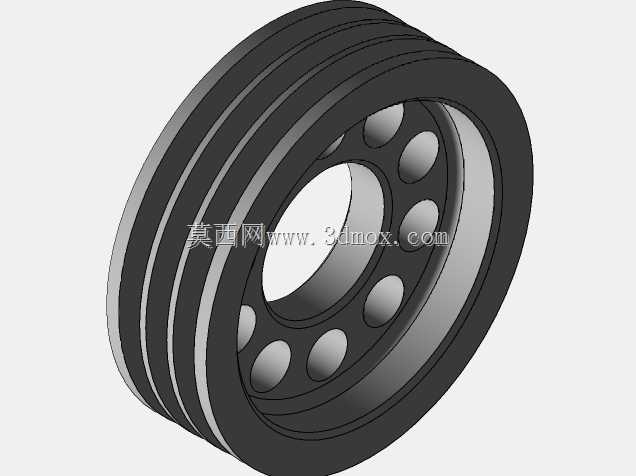

　　这款多楔带轮的结构设计，核心围绕带传动系统的实际运行需求展开，首先要匹配多楔带的啮合特性，轮缘部分的多道环形楔槽尺寸公差严格对应配套多楔带的楔角、节距参数，保证运行过程中带与轮槽的接触面积足够，不会出现打滑、偏磨的问题，同时楔槽的表面粗糙度控制在合理区间，既降低带的磨损速率，也避免摩擦系数不足导致传动效率损失。轮体的辐板部分采用了均匀分布的圆形减重孔设计，这部分的设计考量并非单纯为了减少材料用量，更重要的是平衡轮体高速旋转时的动平衡性能，六个减重孔沿圆周方向等角度排布，孔边做了圆弧过渡处理，避免应力集中在孔位边缘，在长期交变载荷作用下出现辐板开裂的问题。轮毂部分的内孔是安装定位的核心基准，内孔的尺寸公差按照过渡配合的要求设计，

　　能够与配套的传动轴实现可靠的周向固定，通常会配合键槽使用来传递扭矩，不过这个模型的轮毂内孔预留了足够的加工余量，设计人员可以根据实际使用的轴径、键的规格做二次调整，适配不同功率等级的传动需求。从安装边界来看，轮体的轴向宽度完全匹配配套多楔带的宽度，安装时轮体的端面跳动需要控制在允许范围内，否则会导致带在运行过程中出现轴向窜动，加剧带的侧边磨损，甚至出现脱带的故障。这类带轮的应用场景非常广泛，在小型机床的主轴传动、农用机械的动力传输、轻工设备的输送系统中都能见到，不同场景下对带轮的载荷要求有差异，这个结构的辐板厚度、轮毂长度都做了参数化的预留，设计人员可以根据实际传递的扭矩大小调整对应尺寸，比如在重载场景下可以适当增加辐板厚度，

　　减少减重孔的直径，提升轮体的整体刚性；在高速轻载的场景下，可以进一步优化减重孔的尺寸，降低轮体的转动惯量，减少设备启动时的动力损耗。设计过程中还要考虑带轮的安装拆卸便利性，轮毂的端面预留了拔卸器的卡位空间，后期维护时不需要敲击轮体就能完成拆卸，避免损伤配合的轴颈或者轮体本身的槽面。另外轮缘的外侧做了微小的倒角处理，安装多楔带的时候不会刮伤带的楔面，延长传动带的使用寿命。从传动特性来看，多楔带轮相比普通的V带轮，传动比更准确，传动效率更高，相同传动功率下占用的安装空间更小，这款轮体的结构设计充分发挥了多楔带传动的优势，轮槽的位置度公差严格控制，保证每一道楔槽都能均匀承载，不会出现单槽载荷过大导致局部磨损过快的问题。在三维建模过程中，

　　轮槽的截面轮廓是通过旋转特征生成的，保证了所有槽型的一致性，减重孔通过圆周阵列特征实现，确保孔位的分度精度，轮毂与辐板、轮缘的连接位置都做了圆角过渡，减少应力集中的同时，也适配铸造或者粉末冶金的加工工艺要求，如果是采用机加工方式生产，这些过渡圆角也能减少加工时的应力变形，提升成品的尺寸稳定性。实际选型使用时，需要根据传动系统的中心距、带的型号、传递的额定功率来确认带轮的节圆直径，这个模型的节圆直径参数可以根据需求快速调整，不需要重新搭建整体结构，只需要修改旋转特征的截面尺寸就能生成不同规格的带轮模型，大幅提升设计迭代的效率。还要注意的是，带轮安装完成后需要做动平衡校验，尤其是在转速超过每分钟1500转的应用场景下，辐板上的减重孔可以作为动平衡调整的去重位置，不需要额外在轮体上钻孔去重，保证轮体外观完整性的同时，也避免破坏轮体的整体结构强度。
