带铰接安装端的长柄操作连接杆结构

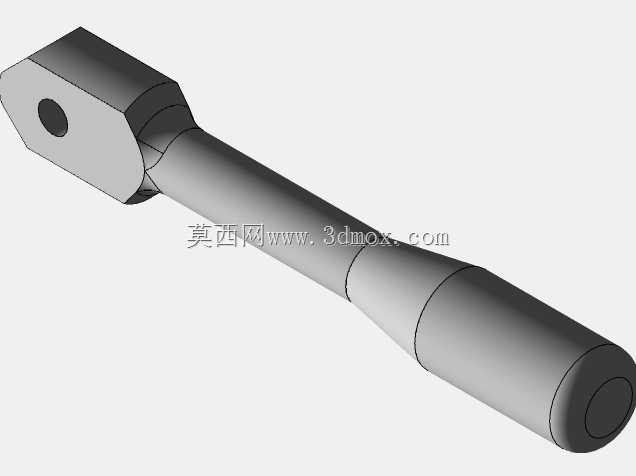

　　这类带铰接端的长柄操作杆件，在手动操作类机械结构里应用十分广泛，从工装夹具的锁紧操作、小型设备的档位切换，到检修工位的手动调节机构，都能见到这类结构的身影。设计这类杆件的时候，首先要考虑的是操作端的握持手感与传力路径的合理性，杆身的变径设计不是为了造型美观，而是根据不同段的受力弯矩做的等强度优化，靠近铰接端的位置承受的扭矩和弯矩最大，所以杆径做了加粗过渡，中间段受力逐渐减小，做收窄处理可以降低整体重量，握持段又做加粗，是为了匹配人手握持的直径范围，操作时不会因为杆身太细产生硌手的问题，也能避免施力时打滑。

　　头部的铰接结构是整个零件的核心功能区，带通孔的扁头结构是用来和设备上的固定支座做销轴连接的，这个连接间隙需要控制在合理范围，间隙太小会导致操作卡滞，间隙太大又会出现操作空程，长期使用后销轴和孔的磨损会加剧，所以建模的时候这个孔的公差配合需要按照铰接副的要求选取，孔的端面要做倒角处理，方便销轴压装，也能去除加工毛刺避免应力集中。头部和杆身的过渡位置做了圆弧过渡，这个位置是应力集中的高发区，如果做直角过渡，在反复承受操作力的时候很容易在根部产生疲劳裂纹，圆弧过渡可以分散应力流，提升零件的疲劳寿命。

　　从安装边界来看，头部扁头的厚度需要匹配安装支座的开口宽度，装配后扁头两侧要留有少量间隙，保证杆件可以绕销轴顺畅转动，不会出现侧面卡滞的情况。杆身的长度设计需要匹配操作行程，既要保证操作时的力臂足够长，降低操作人员的施力强度，又不能过长导致操作时和周边其他零部件产生干涉，尤其是在设备内部安装的场景，杆件摆动的全行程范围内都要预留足够的安全间隙，避免操作时磕碰周边的管线或者其他结构件。握持段的末端做了平端面处理，端面边缘做了小圆角，不会因为边缘锋利划伤操作人员，握持段的表面如果是实际加工的话，一般会做滚花或者包胶处理，提升摩擦力，不过这个基础结构模型里只做了基体的外形，后续可以根据实际使用场景追加表面处理的结构。

　　这类杆件的材质一般选用中碳钢，经过调质处理后可以获得足够的强度和韧性，承受反复的操作载荷不会出现变形或者断裂，部分有防腐需求的场景也可以选用不锈钢材质，不过对应的杆身直径需要根据材料的强度参数做适当调整，保证受力后的变形量在允许范围内。建模的时候需要注意各段的同轴度要求，头部铰接孔的轴线要和杆身的轴线垂直，否则装配后杆件会出现偏摆，操作时的力传递会出现偏移，不仅操作手感变差，还会加速铰接孔和销轴的磨损。杆身的变径位置的过渡圆弧要顺滑，不能出现台阶或者折线，否则不仅会产生应力集中，加工的时候也会出现刀具接痕，影响零件的外观和强度。

　　在实际设备选型应用的时候，这类操作杆的额定承载力需要根据头部铰接孔的直径、杆身的最小直径来核算，不能超载荷使用，否则会出现杆身弯曲或者头部断裂的情况。安装的时候销轴需要做防脱处理，一般采用开口销或者轴用挡圈固定，避免操作过程中销轴脱出导致操作失效。日常维护的时候需要定期在铰接孔位置加注润滑脂，降低磨损量，延长零件的使用寿命，如果发现铰接孔的磨损量超过设计允许值，或者杆身出现明显的塑性变形，就要及时更换零件，避免操作失效引发安全问题。
