机车底盘承载连接结构三维设计

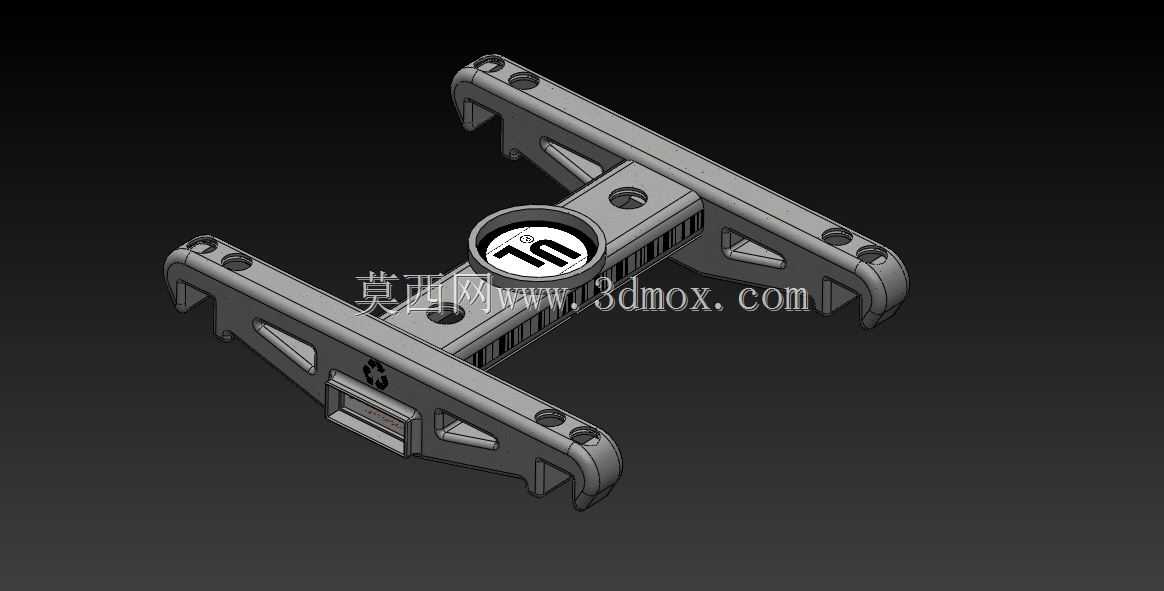

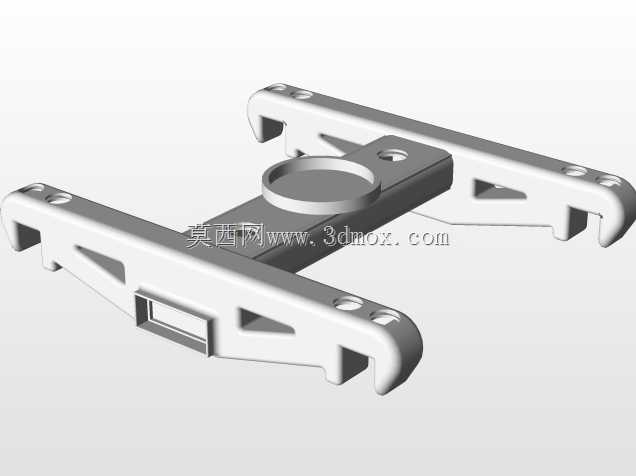

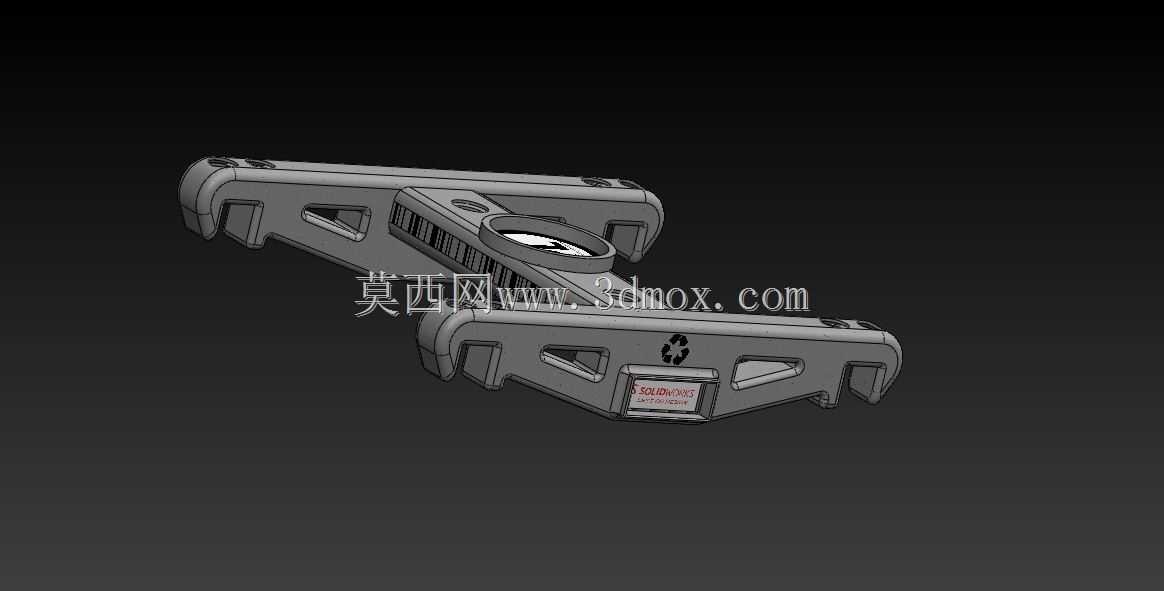

　　在轨道机车与小型特种机车的结构体系中，底盘是承担整车载荷传递、部件安装定位的核心承载构件，本次设计的机车底盘结构，主要面向小功率调车机车、厂区转运机车以及小型观光轨道机车的应用场景，这类应用场景下，机车运行速度普遍不高，但需要频繁承受启停冲击、轨道接缝带来的交变载荷，同时还要兼顾上部动力单元、走行部件、附属电气组件的安装定位需求，因此底盘的结构刚性、安装兼容性、载荷传递合理性是设计阶段的核心考量。从结构功能来看，该底盘采用双侧纵梁搭配中部横梁的框架式布局，双侧纵梁为对称设计，两端设置有与走行轮组连接的安装位，每个安装位预留了同轴度匹配的销孔与螺栓过孔，能够直接适配标准规格的轮对轴承座安装，安装边界上，

　　纵梁端部的安装孔中心距严格匹配常用小型机车轮距参数，无需额外改制即可完成轮组的装配对接。中部横梁作为主要的承载连接段，上方预留了动力单元、油箱以及控制模块的安装平面，平面上设置的多组螺纹孔按照模块化安装思路排布，可兼容不同功率等级的动力总成固定，同时横梁与纵梁的连接位置采用了大圆角过渡结构，避免应力集中带来的结构疲劳问题，在长期承受交变载荷的工况下，能够有效降低连接位置的开裂风险。设计过程中，首先针对这类小型机车的常见载荷工况做了受力拆解：匀速行驶时的均布载荷、启停时的纵向冲击载荷、过弯道时的侧向偏载、轨道不平顺带来的垂向振动载荷，基于这些载荷工况，对纵梁的截面做了变厚度优化，在轮组安装位置、横梁连接位置适当增加壁厚，

　　在非承载的梁体中段做了减重槽设计，同时在梁体内部设置了三角形加强筋，在不额外增加整体重量的前提下，将结构的抗弯截面系数提升了近三成，兼顾了轻量化与结构刚性需求。从安装边界来看，整个底盘的整体宽度控制在小型机车的限界要求范围内，底部与轨面的预留间隙满足轨道运行的安全距离要求，上部安装平面的高度匹配常规机车的地板安装高度，不需要额外抬高或降低上部组件的安装位置，梁体侧面预留的穿线孔位，能够方便整车的电气线路、液压管路排布，避免线路外露被剐蹭损坏。在细节设计上，梁体上的所有安装孔位都做了锪平处理，保证螺栓安装时的贴合面平整，连接位置的焊缝坡口预留尺寸符合常规焊接工艺要求，无论是采用焊接成型还是整体铸造成型，

　　都能够直接基于该模型开展工艺编制，不需要额外调整结构细节。对于结构设计从业者而言，这类底盘结构的建模过程需要重点关注对称特征的复用、安装孔位的位置度约束、加强筋的拔模角度设置，同时要提前考虑后续装配过程中的干涉问题，比如轮组转动时的运动包络、动力单元的维护操作空间，都需要在底盘建模阶段预留足够的余量，避免后续装配时出现结构干涉。该结构在实际应用中，除了作为整车的承载基体，还能够承担一部分碰撞防护的作用，纵梁两端的弧形结构在发生轻微碰撞时能够引导载荷分散传递，避免直接冲击中部的核心部件，同时梁体上预留的吊装孔位，方便整车组装过程中的吊装转运，不需要额外设计吊装工装。从材料适配角度，该结构既可以采用高强度钢板焊接成型，适用于小批量定制化的机车生产场景，也可以采用球墨铸铁铸造成型，适用于批量较大的标准化机车生产，两种工艺下的结构壁厚都预留了足够的工艺余量，不会出现铸造浇不足或者焊接烧穿的问题。
