径向发动机用主连接杆结构设计

　　在径向发动机的动力传递链路里，主连接杆是承担活塞往复运动向曲轴旋转运动转换的核心受力构件，区别于直列发动机的单体连杆布局，径向发动机的主连杆需要同时匹配主活塞与多个副连杆的铰接需求，其结构合理性直接决定整台发动机的运行平顺性与服役寿命。从实际装机场景来看，这类主连接杆多用于星型布局的航空活塞发动机、早期大功率径向布置的工业动力机组，工作过程中需要持续承受燃烧室爆燃带来的交变冲击载荷，以及曲轴旋转过程中产生的惯性力拉扯，对结构强度、刚度与铰接位的配合精度都有极高要求。

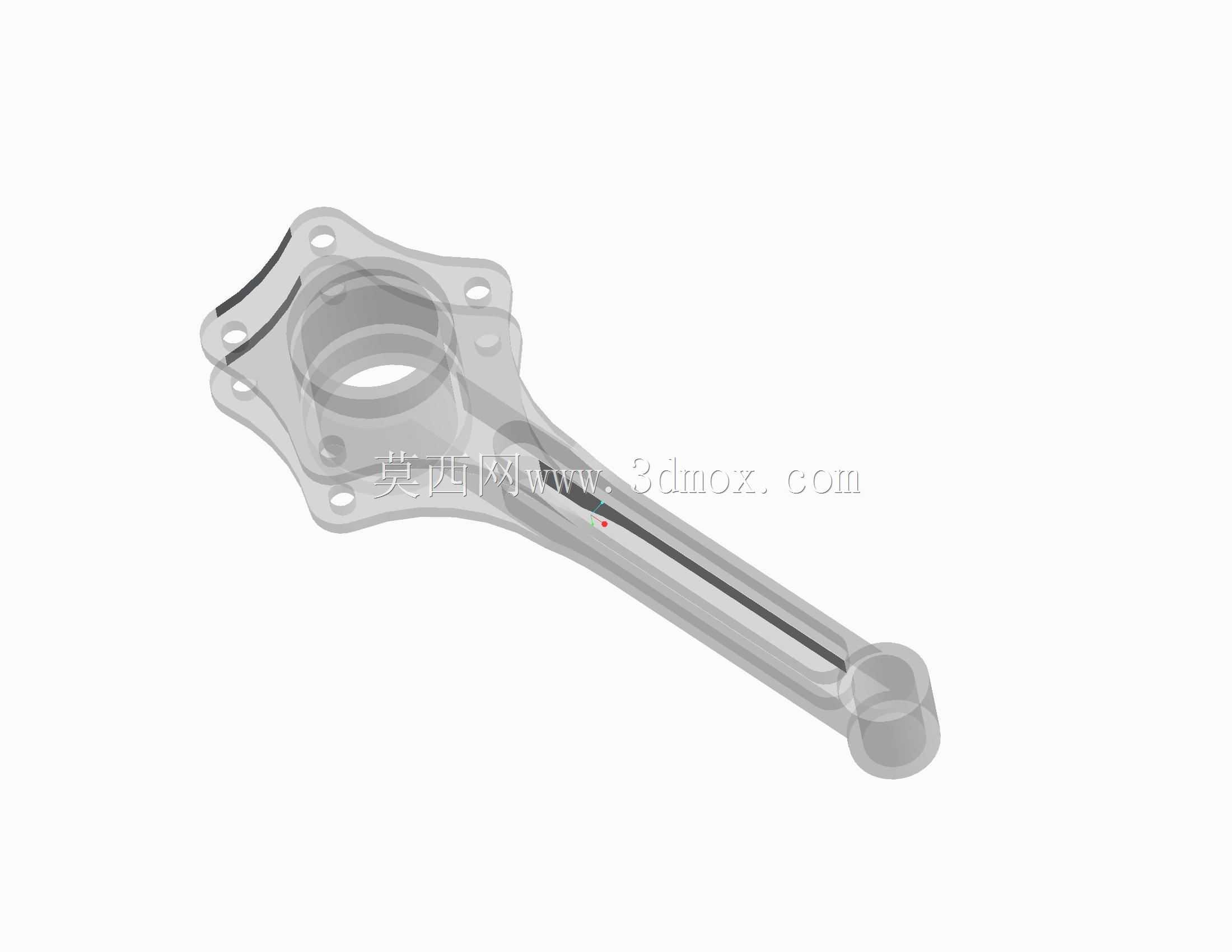

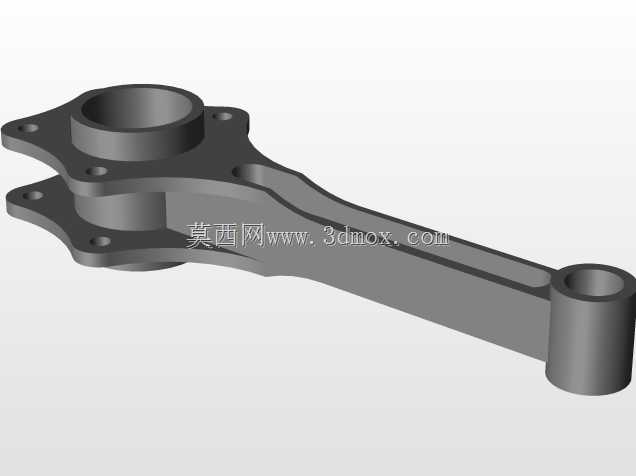

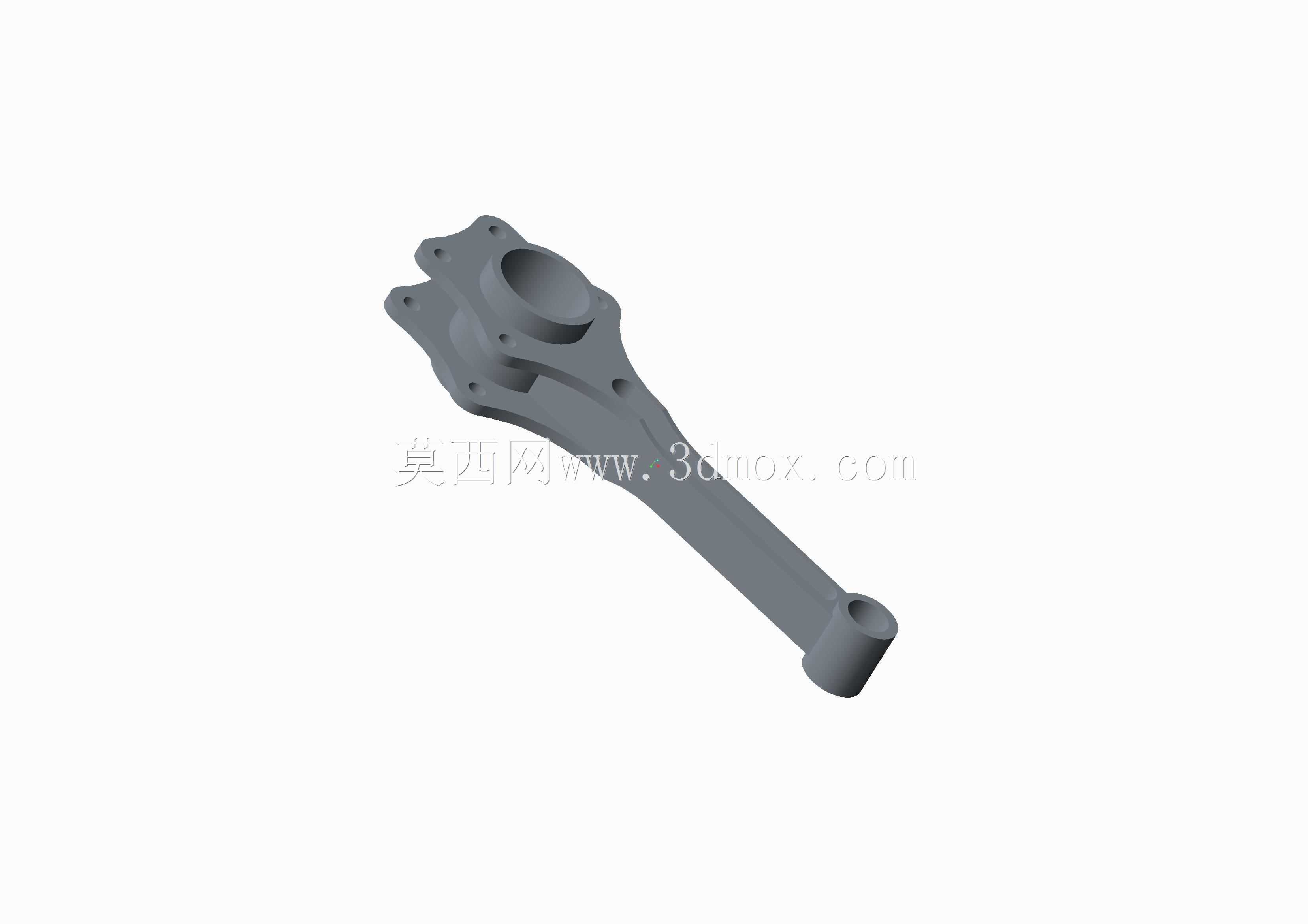

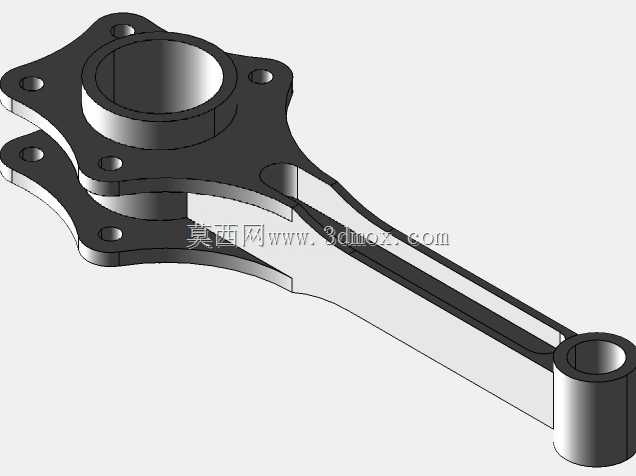

　　从结构设计逻辑来看，该主连接杆采用一体锻造成型的基体结构，杆身沿长度方向做了变截面过渡设计，靠近大端的位置截面尺寸逐步加宽，用来承接大端轴孔传递的曲轴扭矩，靠近小端的位置截面收窄，在保证抗弯截面系数满足载荷要求的前提下，尽可能降低往复运动的惯性质量。大端采用整体式环形轴孔结构，孔位内壁预留了轴瓦安装的配合余量，工作时通过轴瓦与曲轴主轴颈形成转动副，孔位周边均匀布置了多个螺栓连接孔位，用来实现连杆盖与杆身的紧固连接，保证大端轴孔在高转速工况下不会出现形变失圆。杆身侧面设计有多个减重凹坑，这些凹坑并非随意开设，而是经过有限元受力分析后，在应力水平较低的非承载区域去除冗余材料，既能够降低零件整体重量，减少曲轴旋转时的不平衡量，也不会削弱杆身的整体承载能力。小端位置设计为带衬套安装位的同轴孔结构，用来与主活塞的活塞销形成铰接，孔位与杆身的过渡位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂问题。

　　在安装边界层面，该主连接杆的大端轴孔中心与小端轴孔中心的中心距是核心安装参数，直接决定发动机的活塞行程与压缩比，设计过程中需要严格控制两孔的平行度公差，避免装机后出现活塞偏磨、拉缸等故障。大端端面的连接孔位采用节圆对称布置，孔位的位置度公差需要控制在0.02mm以内，保证连杆盖装配后轴孔的圆度满足轴瓦配合要求。杆身的最大外廓尺寸需要匹配发动机曲轴箱的内部避让空间，在曲轴旋转到任意角度时，杆身都不能与曲轴箱内壁、相邻气缸的副连杆、配气机构构件发生运动干涉。大端轴孔的侧面预留了润滑油道的对接位置，工作时来自曲轴主轴颈的压力润滑油会通过该油道进入连杆大端的配合面，再通过杆身内部的斜油道输送到小端活塞销位置，实现两个铰接位的持续压力润滑，避免干摩擦导致的零件烧蚀。

　　从功能实现角度来看，该主连接杆除了承担主活塞的动力传递之外，大端的外缘位置还设计有多个副连杆铰接凸台，这些凸台沿大端圆周方向均匀分布，每个凸台上都加工有同轴的铰接销孔，用来连接其余气缸的副连杆，工作时各个副连杆会将对应气缸的活塞作用力通过铰接销传递到主连杆大端，再统一传递给曲轴输出扭矩。这种布局决定了主连杆的大端需要承受多个方向的交变载荷，因此大端与杆身的过渡位置采用了大圆弧加厚设计，提升该区域的抗疲劳强度，避免多缸同时做功时出现应力过载。铰接凸台的销孔位置精度同样有严格要求，各个销孔的中心需要与大端轴孔中心保持固定的角度公差，保证各个气缸的活塞行程一致，避免各缸压缩比出现偏差导致的发动机运转抖动。

　　在实际建模过程中，这类零件的建模需要优先保证各个配合孔位的尺寸精度与形位公差，杆身的曲面过渡需要尽量平滑，避免出现直角、锐角等容易产生应力集中的结构，所有的棱边位置都需要做倒钝处理，去除加工毛刺。对于减重凹坑的深度设计，需要结合材料的屈服强度与工作载荷的仿真结果反复校核，不能为了过度减重而削弱零件的承载能力，同时凹坑的转角位置也需要做圆角过渡，避免长期交变载荷下出现疲劳裂纹。
