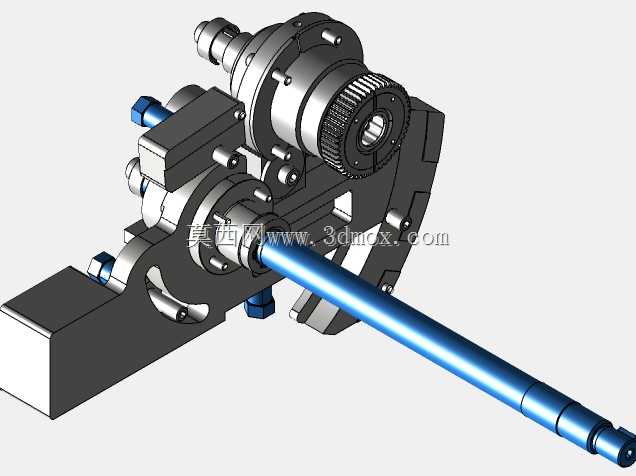

同轴式齿轮传动变速机构三维结构

　　这套传动结构的核心设计逻辑围绕定轴齿轮啮合的扭矩传递需求展开，输入端通过花键结构对接动力源，动力经由多组渐开线圆柱齿轮的啮合完成转速与扭矩的转换后，从长输出轴向外输出，适配中小功率工况下的转速匹配需求。从实际应用场景来看，这类传动结构常被集成在轻工输送设备、小型自动化生产线的动力端，或是专用工装的进给传动单元中，用来匹配伺服电机、普通异步电机的高输出转速，将转速降低至执行端所需的工作区间，同时放大输出扭矩，保障执行部件运行时的动力储备。

　　在功能特性层面，整套结构采用同轴式布局，输入与输出端的轴线保持重合，能大幅压缩传动单元的径向安装空间，适配安装空间局促的设备集成场景。轴系部分采用阶梯轴设计，不同轴段分别对应齿轮安装位、轴承定位位、密封件安装位以及输出连接位，轴肩位置的公差设计严格匹配轴承内圈、齿轮端面的定位要求，避免运行过程中出现轴上零件的轴向窜动。齿轮部分采用直齿圆柱齿轮啮合形式，相比斜齿结构加工难度更低，装配时无需额外调整轴向啮合间隙，后期维护更换配件的成本更低，适合对传动平稳性要求中等、维护便利性要求较高的工况。支撑结构采用分体式轴承座设计，上下壳体通过螺栓紧固连接，装配时可先将轴系、齿轮、轴承等零件预装在下壳体的定位槽内，再扣合上壳体完成锁紧，大幅降低装配难度，同时壳体侧面预留的螺栓安装孔可直接将整套传动单元固定在设备的安装基板上，无需额外设计转接支架。

　　设计过程中优先考虑了安装边界的适配性，长输出轴的轴伸长度经过匹配计算，伸出壳体的部分可直接对接联轴器、链轮或是同步带轮，轴端的键槽尺寸采用标准规格，可直接选用标准键完成扭矩传递，无需定制非标连接件。壳体的安装孔位采用等间距布局，孔距尺寸适配常见的设备安装基板的孔系标准，集成时可直接通过螺栓完成固定，减少现场安装的配作工作量。轴承选型方面，支撑轴系的深沟球轴承可同时承受径向载荷与少量轴向载荷，能抵消齿轮啮合过程中产生的轴向分力，避免轴系出现轴向窜动影响啮合精度，轴承位的密封采用接触式密封圈设计，可防止壳体内部的润滑脂泄漏，同时阻挡外部环境中的粉尘、碎屑进入壳体内部磨损齿轮与轴承，延长整套结构的维护周期。

　　在细节设计上，齿轮与轴的连接采用平键加轴端挡圈的固定形式，平键传递扭矩的同时，轴端挡圈限制齿轮的轴向位移，避免高速运转时齿轮出现移位导致啮合脱开。壳体的合箱面设计有密封槽，装配时可加装密封垫防止润滑油渗漏，同时壳体上预留的注油孔位置方便后期补充润滑脂，无需拆解整套结构即可完成维护操作。输出轴的轴伸部分做了表面硬化处理，提升轴表面的耐磨性，避免长期与连接件配合出现轴面磨损导致的配合间隙过大问题。整套结构的零件拆分逻辑清晰，所有易损件如轴承、密封件、键均采用标准件，后期维护时可直接采购同规格标准件更换，无需定制非标零件，能有效降低设备的全生命周期维护成本。从实际运行的受力角度来看，齿轮的模数、齿宽参数经过扭矩校核，可满足额定工况下的长期运行需求，不会出现轮齿折断、齿面过度磨损的问题，轴的挠度计算也控制在允许范围内，避免轴变形导致齿轮啮合偏载，出现运行噪音过大、局部磨损加剧的问题。
