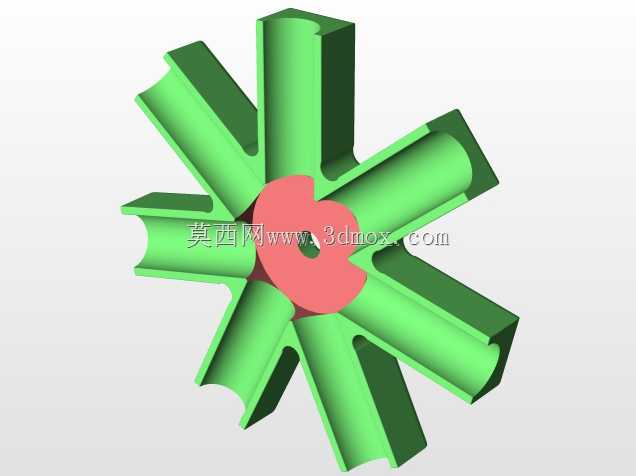

星型排布多缸径向动力装置结构

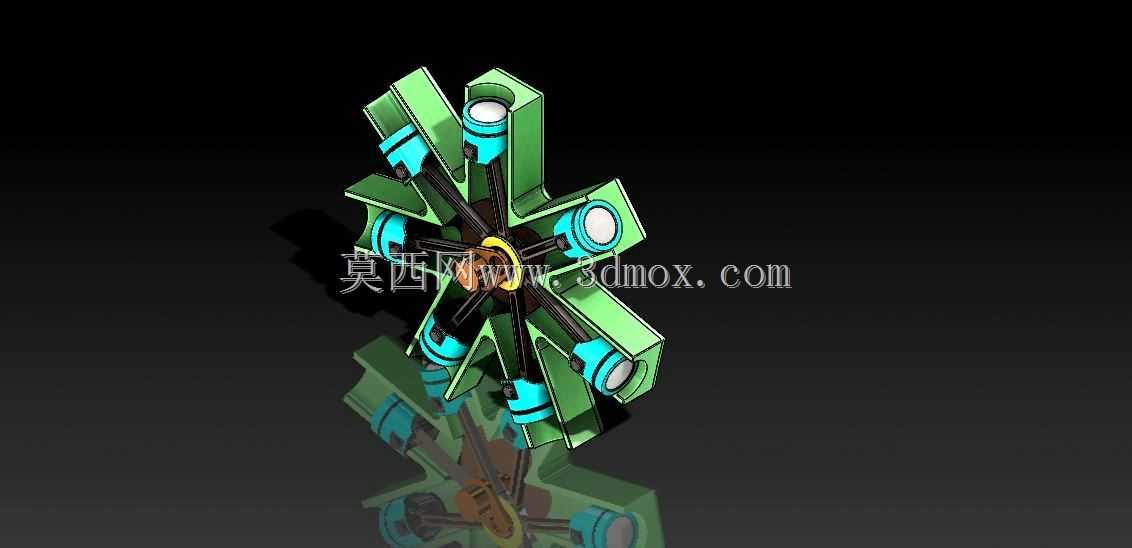

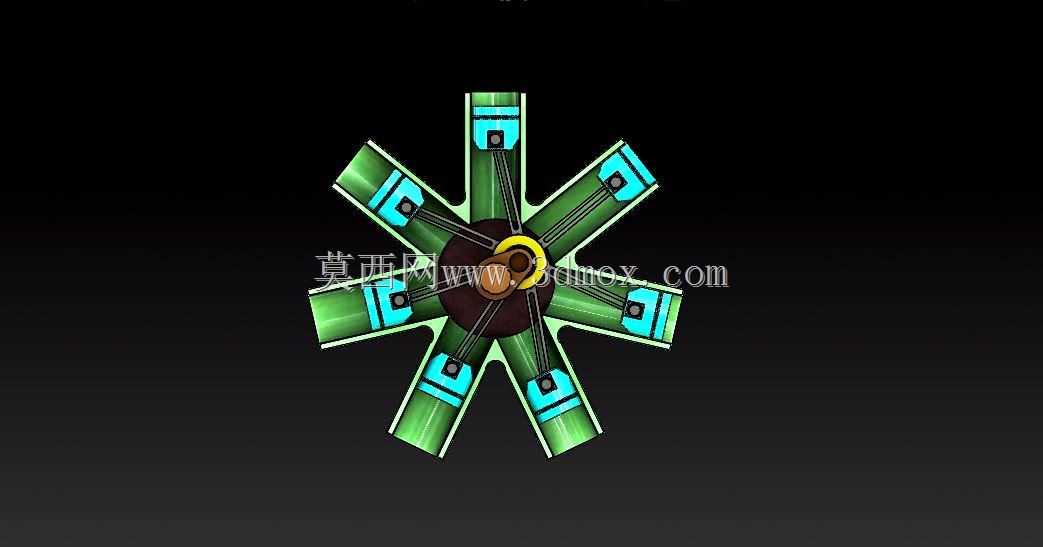

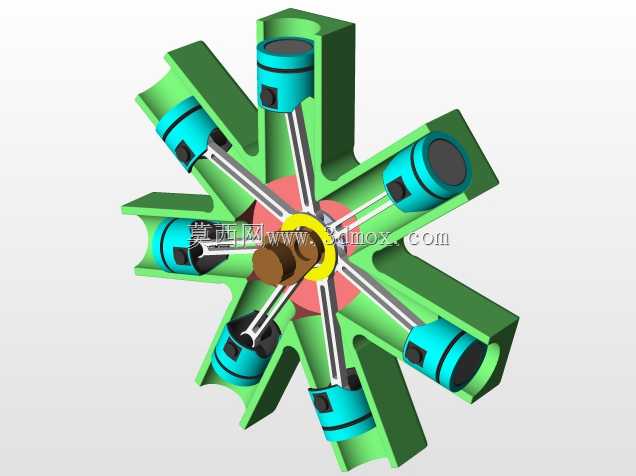

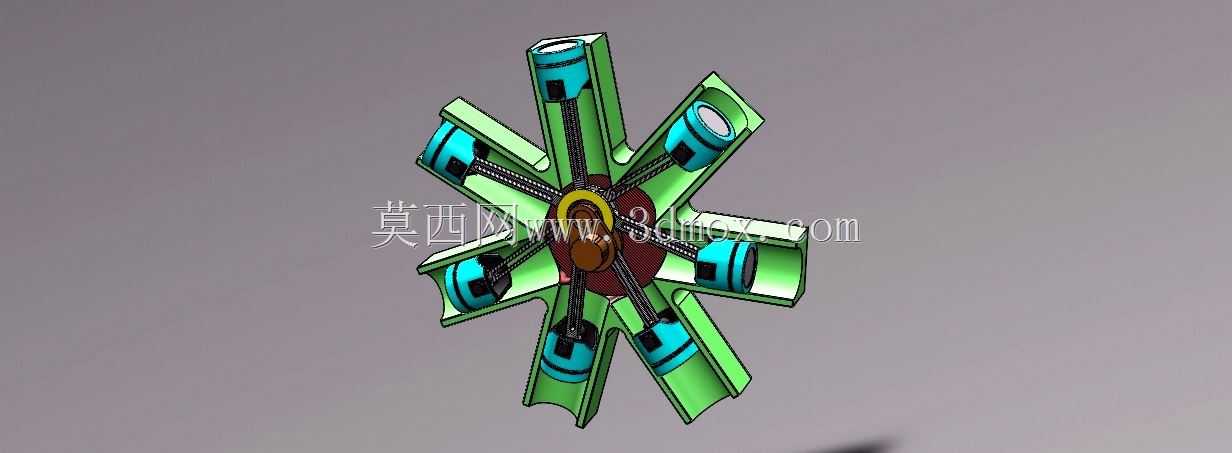

　　这类径向排布的多缸动力结构，最早在航空活塞动力领域得到规模化应用，凭借周向均匀布置的气缸组，能在极小的轴向占用空间内实现较大的排量输出，相比同功率直列、V型动力装置，其迎风面的散热条件更具优势，早期低空低速飞行器、小型通航设备多采用这类结构作为核心动力源，后续部分小型固定作业动力设备、特种轻型载具也有衍生应用场景。从实际功能逻辑来看，该结构所有气缸的连杆共同铰接在同一根曲轴的曲柄销上，做功行程沿圆周方向依次错开，曲轴每旋转一周可完成多次做功循环，动力输出的平顺性优于同缸数的直列结构，且因为所有气缸围绕中心曲轴呈放射状布置，整机的质心集中在曲轴轴线位置，运转时的转动惯量分布均匀，对配套机架的抗振设计要求更低。设计层面上，

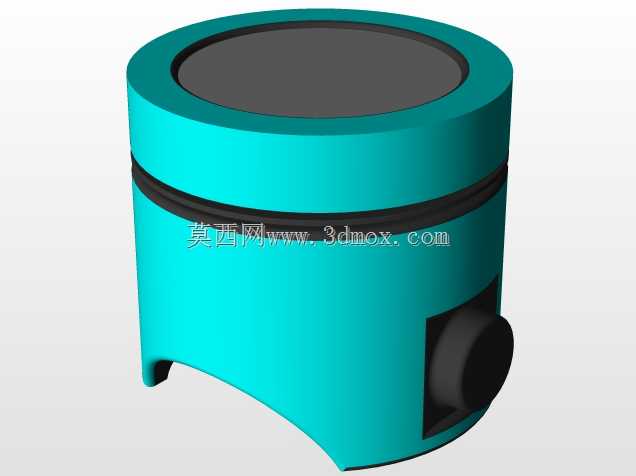

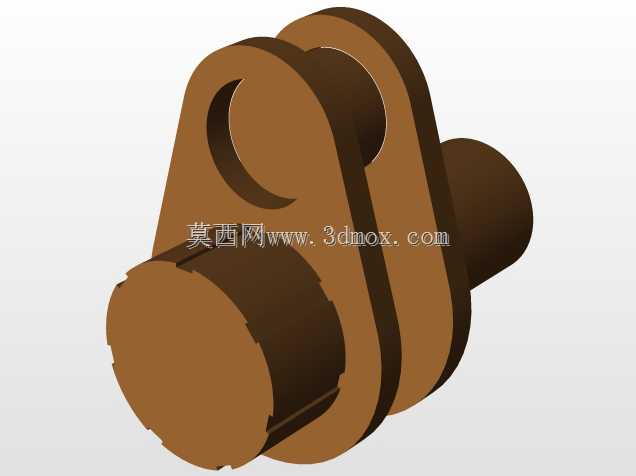

　　周向排布的气缸采用统一的缸体结构规格，活塞、密封件、气阀组件均可实现通用互换，生产加工阶段的模具、工装投入更少，后期运维时的备件管理难度也大幅降低；中心曲轴采用短轴设计，不需要额外设置多组主轴颈来分担缸体载荷，曲轴自身的挠度变形量更小，高转速工况下的轴系稳定性更优。需要注意的是，这类结构的径向安装尺寸由气缸数量、单缸缸径共同决定，布置时需要在气缸外侧预留足够的散热流道空间，若采用风冷方案，相邻气缸之间的间隙需要满足冷却气流的通流要求，避免出现局部缸体过热的问题；若配套液冷结构，则需要围绕周向布置环形冷却管路，管路的固定支架需要避开连杆的运动包络，防止运转过程中出现运动干涉。进气与排气通路的布置上，

　　周向气缸的进排气支管可沿径向向外引出，汇总到环形的进排气集管上，相比直列结构的纵向管路布置，管道路径更短，各缸的进排气一致性更容易控制，点火或喷油的时序匹配难度更低。从安装边界来看，该结构的核心安装基准为中心曲轴的轴承座端面，安装时需要保证曲轴轴线与被驱动设备的输入轴轴线同轴度误差控制在允许范围内，由于整机径向尺寸远大于轴向尺寸，配套的安装支架需要在周向设置多点支撑，避免悬臂安装带来的附加弯矩影响轴承使用寿命。另外，这类结构的润滑系统需要考虑周向布置的特殊需求，因为不同位置的气缸在运转过程中会处于不同的倾斜角度，机油回流路径需要做针对性设计，避免出现局部缸体积油、机油窜入燃烧室的问题，油底壳或集油腔的设置需要适配周向布局，

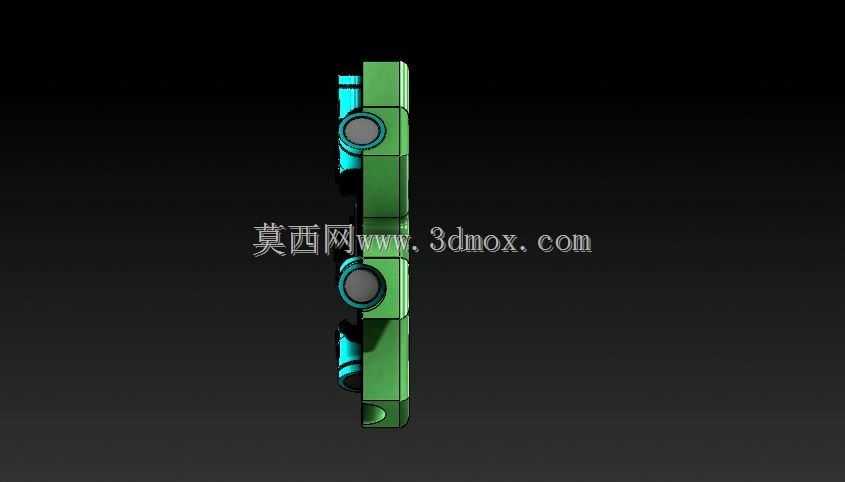

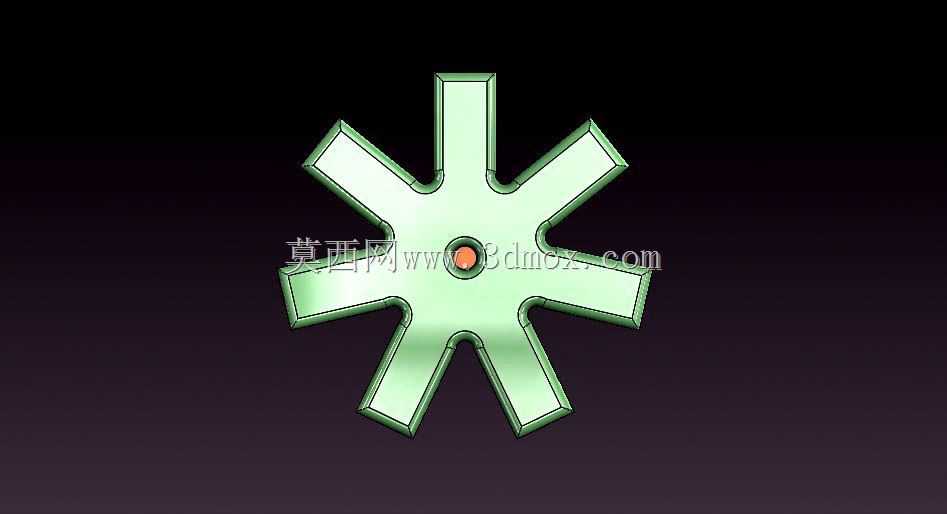

　　保证不同工况下机油泵都能稳定吸油。实际应用选型时，这类径向动力结构更适合对轴向安装空间有严格限制、对动力输出平顺性要求较高的场景，相比同功率的其他结构动力装置，其整机重量更轻，单位功率的重量指标更优，但由于径向尺寸较大，不适合对横向安装空间有严格限制的紧凑舱体布置。建模过程中需要重点关注连杆与曲柄销的铰接配合间隙，以及活塞在缸套内的往复运动行程，所有运动部件的包络面都需要做干涉检查，尤其是相邻气缸的连杆在曲柄旋转过程中的相对位置，需要预留足够的安全间隙，避免高速运转时出现部件碰撞；气缸与中心曲轴箱的连接法兰需要保证同轴度，装配时的定位止口尺寸需要严格匹配，防止缸体安装偏斜导致活塞偏磨，缩短密封件与缸套的使用寿命。
