直柄式气动打磨工具结构设计

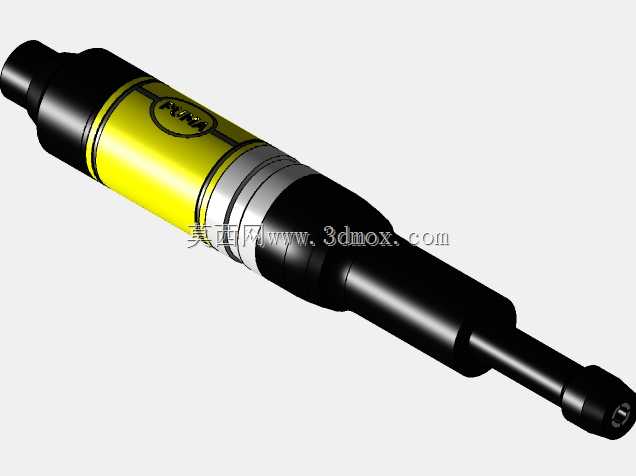

　　这款直柄式气动打磨工具的三维结构，核心面向金属构件加工后的焊缝余高打磨、铸件飞边去除、狭小空间内的表面光整作业场景，在五金加工、模具修配、钢结构预制、设备维保现场都有极高的使用频次，相比电动打磨工具，它依靠压缩空气驱动，没有电机过载烧毁的风险，长时间连续作业的温升控制更优，适合车间内长时间高负荷的打磨工序使用。从结构设计逻辑来看，整体采用同轴直柄布局，握持段的直径控制在适配成年人手掌围度的范围，作业时手腕可以自然顺直发力，针对角向打磨工具无法伸入的窄缝、管道内壁、孔口倒角位置，直柄结构可以直接探入作业，不会出现结构干涉。工具的动力段集中在中后段，黄色的壳体部分是气动马达的容纳腔，内部采用叶片式气动马达结构，

　　压缩空气从尾部进气接口接入后，驱动马达转子高速旋转，动力通过中间的传动段直接输出到前端的工作头安装位，传动路径短，动力损耗小，前端的夹头结构可以适配不同直径的磨头、砂轮棒、抛光轮，满足粗磨、精磨、抛光不同工序的使用需求。设计时特意在握持段做了防滑的环向筋条结构，即使作业时手上沾有切削液、金属碎屑，也能保持足够的握持摩擦力，避免工具滑脱；中部的银色环段是消音结构的集成位置，压缩空气做功后的排气从该位置的微孔排出，通过多孔材料消音，降低作业时的排气噪音，改善车间操作环境。前端的输出轴做了加长设计，伸出长度可以覆盖深度120mm以内的沉孔、内腔打磨需求，夹头的锁紧结构采用弹性夹套配合锁紧螺母，

　　更换磨头时只需要用配套扳手拧动螺母即可完成拆装，日常维护十分便捷。从安装边界来看，工具整体总长控制在230mm左右，最大外径不超过45mm，尾部的进气接口采用标准的气动快插接头规格，可以直接和车间常见的8mm气管快速对接，不需要额外制作转换接头；进气端内置了过滤网，可以过滤压缩空气中的大颗粒杂质，避免杂质进入气动马达造成叶片磨损，延长工具的使用寿命。在实际选型适配时，需要注意这款工具的额定工作气压匹配车间常规的0.6-0.8MPa供气压力，空载转速适合中负荷打磨作业，不建议用来替代大直径角磨机进行大余量的金属磨削，它的优势在于小范围、高精度的点位打磨，比如模具型腔的局部修配、焊接接头的余高整平、零件边缘的毛刺去除，

　　在装配线的返修工位、模具车间的修模工位、钢结构厂的精整工位，这类直柄气动打磨工具都是标配的手持加工设备。建模过程中对内部的气道走向、马达转子的配合间隙、夹头的同轴度都做了结构还原，装配时各段壳体采用螺纹连接加密封胶圈的结构，避免压缩空气泄漏造成动力损失，同时也能防止打磨产生的金属粉尘从壳体接缝处进入内部结构，卡滞气动马达的叶片。前端输出轴位置设置了防尘密封圈，打磨产生的细小碎屑不会顺着轴的间隙进入传动部位，减少日常维护的频次，适合多粉尘的打磨作业环境。
