日常做小型自动化设备选型时,这类集成式齿轮减速电机的出镜率极高,从智能仓储的小型分拣拨杆、医疗设备的样本推送机构,到民用智能家居的电动窗帘、商用自助终端的出票传动结构,都能见到同结构产品的应用。不同于分体式电机搭配独立减速器的组合,这类集成齿轮箱的减速电机把减速机构和驱动电机做了同轴整合,省去了额外的联轴器安装环节,也避免了分体安装带来的同轴度误差问题,对安装空间局促的紧凑型设备十分友好。

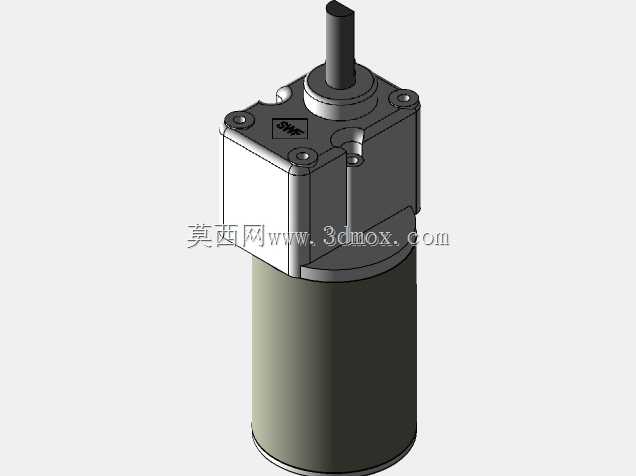

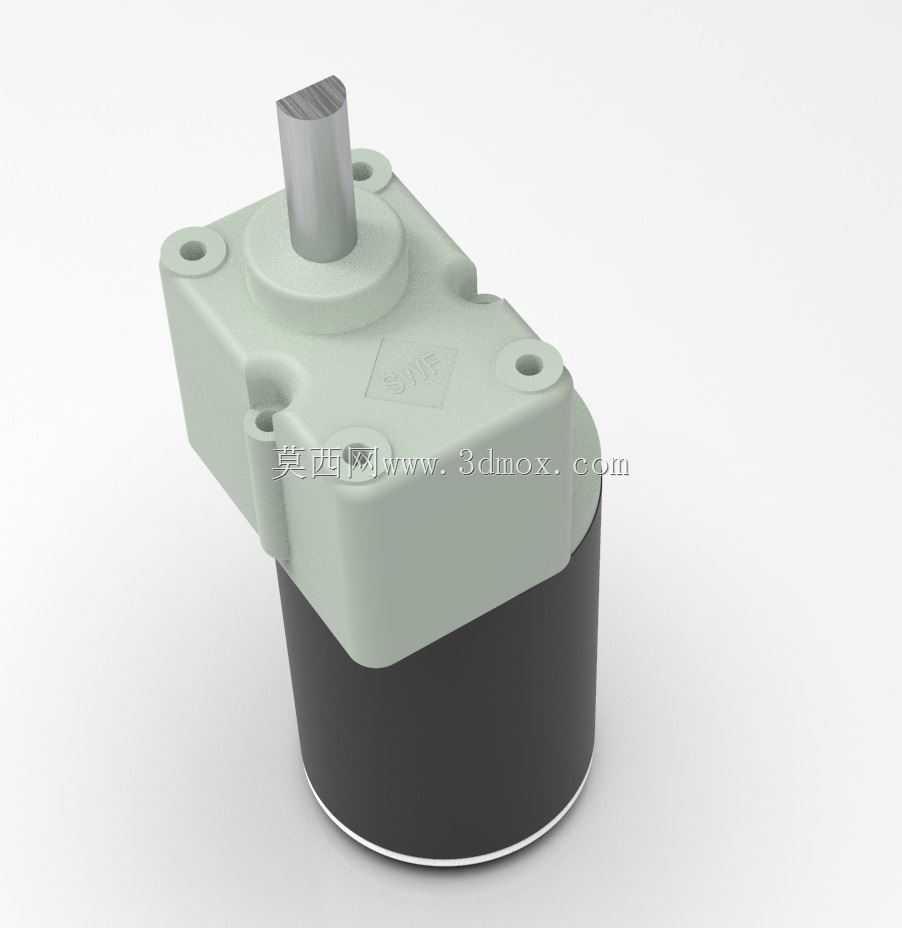

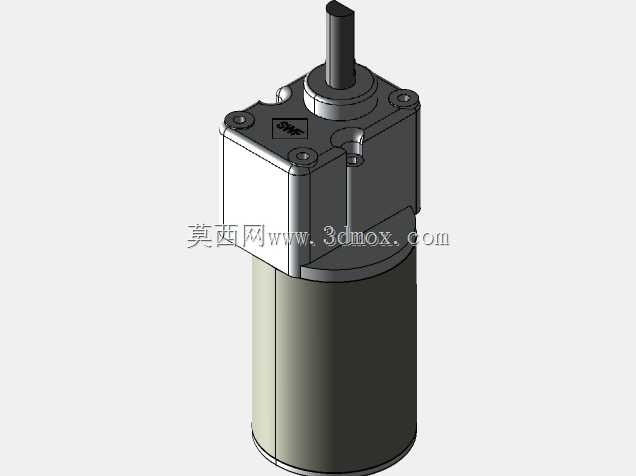

从结构设计逻辑来看,这款齿轮箱采用了方形上盖配合圆形电机筒体的组合造型,输出轴从箱体顶部中心伸出,轴端做了扁位结构,不用额外加工键槽就能传递额定扭矩,安装时直接和从动件的扁孔配合即可,能大幅降低配套零件的加工难度。箱体上盖的四个角预留了沉头安装孔,孔位做了等距对称设计,不管是正装还是反装都能适配安装面的螺孔位置,安装孔的沉头深度刚好能容纳M3规格内六角螺丝的头部,安装后螺丝头不会突出箱体表面,不会和周边运动部件产生干涉。
设计这类齿轮箱时,首先要考虑的是内部齿轮组的排布空间,这款产品采用多级行星减速结构,每一级行星架的定位轴肩都和箱体内腔的定位槽做了间隙配合,装配时不需要额外做定位调整,就能保证各级齿轮的啮合间隙在合理范围内,既不会因为间隙过大导致传动回程超差,也不会因为间隙过小出现齿轮卡滞、运转噪音过大的问题。箱体和电机筒体的连接位置做了止口配合,止口的配合公差选了H7/h6的小间隙配合,既方便装配时的对位,也能保证电机输出轴和齿轮箱输入轴的同轴度控制在0.02mm以内,避免高速运转时出现偏磨。
实际选型时要重点关注几个安装边界参数:首先是输出轴的伸出长度,这款产品的输出轴伸出箱体表面的长度为12mm,配套的传动件轮毂厚度不要超过10mm,否则会导致轴端的挡圈无法安装,出现传动件窜动的问题;其次是箱体的整体外径,方形上盖的对边尺寸为36mm,圆形电机筒体的外径为32mm,安装时要在电机筒体周边预留至少2mm的散热间隙,避免长时间满负载运转时热量堆积,导致电机磁钢退磁、寿命缩短。另外箱体底部的电机引线出线方向做了侧置设计,安装时要注意引线的弯折半径不要小于5倍线径,避免引线内部铜丝断裂引发接触不良。
从功能特性来说,这类集成齿轮箱的减速比可以通过调整内部行星齿轮的齿数组合做灵活调整,同一款外形的产品可以覆盖1:10到1:1000的减速比范围,输出扭矩可以从0.1N·m到5N·m区间做适配,选型时只需要根据负载的转速、扭矩需求匹配对应的减速比参数即可,不需要重新调整安装尺寸,能大幅缩短设备的设计迭代周期。齿轮箱内部的润滑脂选用了低温阻尼润滑脂,在-20℃到60℃的工作环境下都能保持稳定的润滑性能,不会因为低温出现润滑脂凝固导致启动扭矩过大,也不会因为高温出现润滑脂渗漏污染周边设备的问题。
做三维建模时要特别注意几个容易出错的细节:一是输出轴和箱体上盖的轴承配合位,要预留轴承的安装公差,轴承外圈和箱体孔采用过渡配合,内圈和输出轴采用过盈配合,过盈量控制在0.01mm到0.02mm之间,过大会导致轴承转动卡滞,过小会出现内圈和轴相对滑动的问题;二是箱体合箱面的密封槽设计,这款产品在箱体和上盖的结合面做了0.8mm深的密封槽,装配时放置0.5mm线径的丁腈橡胶密封圈,合箱后密封圈的压缩量控制在30%左右,既能达到IP54的防护等级,也不会因为压缩量过大导致合箱面出现缝隙;三是电机尾部的端盖定位,端盖和筒体的连接采用了滚铆工艺,建模时要在筒体尾部预留滚铆的让位槽,避免生产加工时出现工艺干涉。
在实际设备应用中,这类减速电机通常搭配直流24V或者12V的驱动电源,配合简单的PWM调速电路就能实现输出转速的无级调节,部分带编码器的型号还能实现精准的位置控制,满足需要精确定位的传动场景。相比普通的直驱电机,带齿轮箱的减速电机可以把电机的高转速低扭矩输出,通过齿轮组转换为低转速高扭矩输出,用更小体积的电机就能满足大负载的驱动需求,能有效降低设备的整体成本和安装空间占用。
