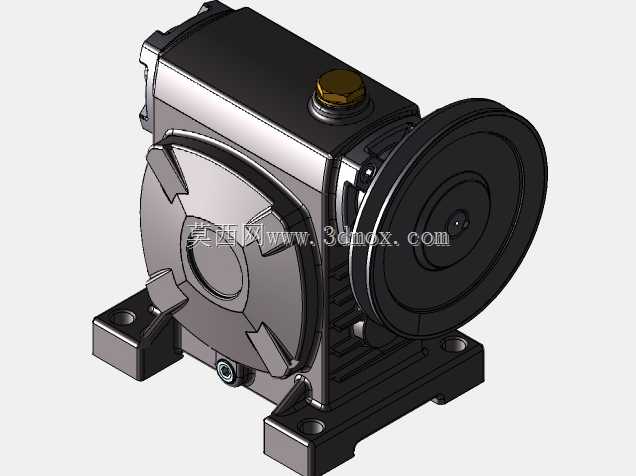

在轻工包装生产线、小型输送设备、食品加工机械这类对安装空间有严格限制、输入转速偏高且需要大减速比的传动场景中,这类带输入带轮的蜗轮蜗杆减速装置是非常常见的动力匹配部件。很多现场做设备改造的工程师都有体会,当原动机是普通四级异步电机,输出转速在1400转上下,而执行端需要的转速只有几十转甚至十几转,同时还要兼顾反向自锁的安全需求时,选用这类单级蜗轮蜗杆结构的减速装置,比多级圆柱齿轮减速的方案更节省安装空间,整体传动链的长度能缩短近三分之一。从结构设计逻辑来看,这个装置的输入端直接集成了V带轮安装位,不需要额外加装联轴器来连接电机带轮,带传动本身就能起到过载缓冲的作用,当执行端出现突发卡滞时,皮带会先出现打滑,
避免刚性冲击直接打坏箱体内的蜗轮齿面,这一点在经常出现物料卡堵的输送类设备上实用性很强。箱体采用分体式压铸结构,结合面做了精密铣削加工,装配时涂覆密封胶就能满足IP54左右的防护等级,顶部设置的注油螺塞是用来加注蜗轮蜗杆专用润滑油的,日常维护时不需要拆开箱体,直接从注油口补油即可,底部的放油螺塞则用于定期更换污油,这种维护结构的设计完全贴合工厂设备的日常维保习惯,不需要特殊工具就能完成常规保养。安装脚座和箱体是一体化铸造成型的,四个安装孔的位置公差控制在±0.1mm范围内,现场安装时不需要额外做配铰定位,直接用螺栓固定在设备机架的安装面上即可,输入带轮的中心高和输出轴的中心距经过严格匹配,能保证和电机输出带轮的平行度,
避免皮带出现偏磨、掉带的问题。输出端的端盖采用嵌入式安装,内置骨架油封,能防止箱体内的润滑油顺着输出轴渗漏,同时阻挡外部的粉尘、切削液进入箱体内部,在有少量粉尘的生产车间环境下也能稳定运行。设计这类减速装置的时候,首先要核算的是额定输出扭矩,要匹配所驱动负载的最大静扭矩,预留1.2到1.5倍的安全系数,避免长期过载运行导致蜗轮齿面过早磨损;其次要确认安装边界,脚座的安装孔距、输入轴和输出轴的中心高、轴伸长度和键槽尺寸,都要和现场设备的安装位完全匹配,不然会出现装不上或者同轴度偏差过大的问题;另外还要考虑散热问题,箱体外侧的散热筋是增大散热面积用的,当设备连续运行时,蜗轮蜗杆啮合产生的热量能通过散热筋快速散发到空气中,
避免箱体内油温过高导致润滑油黏度下降,影响传动效率和润滑效果。很多新手工程师在选型时容易忽略输入带轮的直径匹配,其实带轮的直径比直接决定了前置减速比,加上蜗轮蜗杆本身的减速比,才是整个传动链的总减速比,计算输出转速的时候要把带传动的减速比算进去,不然会出现实际输出转速和设计值偏差过大的问题。还有一点需要注意,这类蜗轮蜗杆结构的减速装置,因为蜗轮多采用铜合金材质,抗冲击能力比钢制齿轮弱,所以不适合用在频繁正反转、冲击载荷特别大的工况下,比如冲压设备的主传动、重型破碎机的传动端就不适用,但是在连续单向运行、载荷平稳的输送、包装、小型自动化设备上,它的传动平稳性、低噪音特性、反向自锁的安全属性,都比同减速比的圆柱齿轮减速器更有优势。从三维建模的角度来看,建模时需要重点处理的是蜗轮和蜗杆的啮合齿面配合,要保证齿侧间隙在合理范围内,间隙过大会导致传动回程差大,传动精度不足,间隙过小则会出现啮合卡滞,运行时发热严重;箱体的安装脚座要做加强筋处理,避免安装螺栓锁紧时脚座出现应力变形,影响输入输出轴的同轴度;输入带轮的轮槽尺寸要匹配所选V带的型号,轮槽的角度和深度都要符合标准件的尺寸要求,不然会出现皮带嵌入过深或者接触面积不足的问题,影响带传动的效率和使用寿命。
