三级同轴式齿轮减速机箱座结构设计

　　在重载长距离输送、矿山破碎给料、大型冶金辊道驱动这类需要大传动比、低输出转速的工业场景中，单级或两级减速器往往无法同时满足传动比分配、载荷承载与安装空间的多重约束，三级齿轮减速装置正是适配这类工况的核心传动部件，而箱座作为整个减速器的承载基体，其结构设计合理性直接决定整套传动系统的运行精度、密封性能与服役寿命。

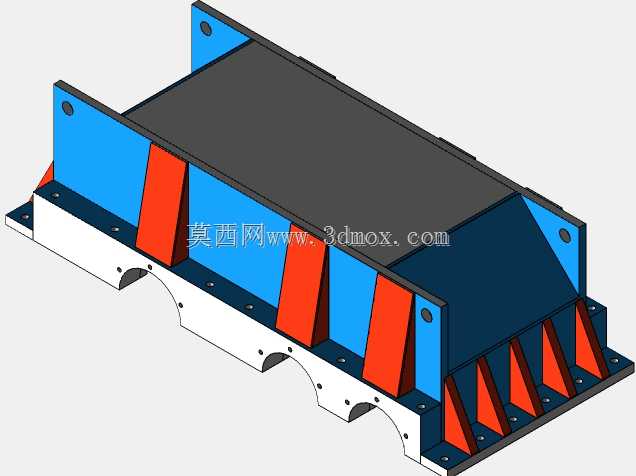

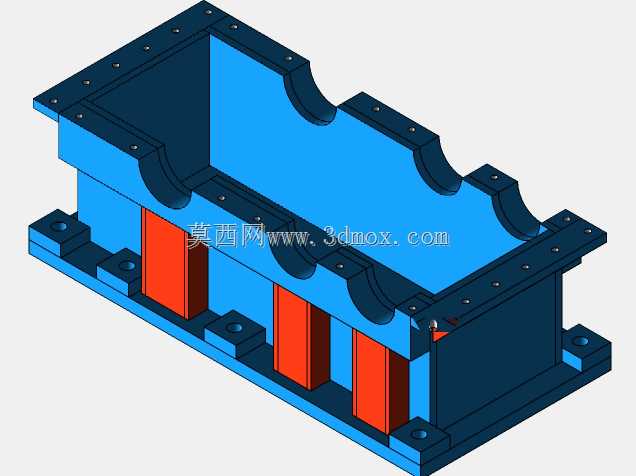

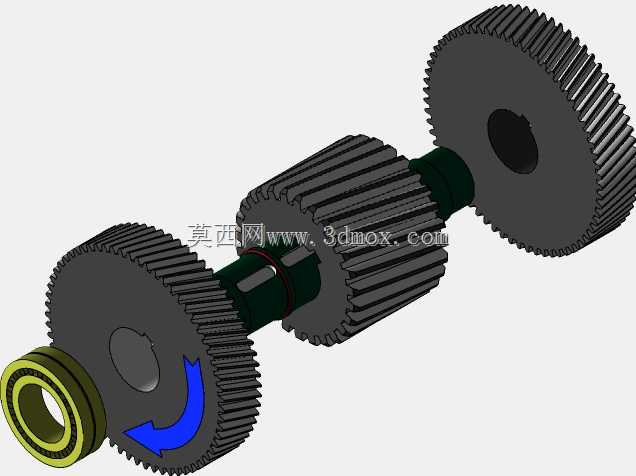

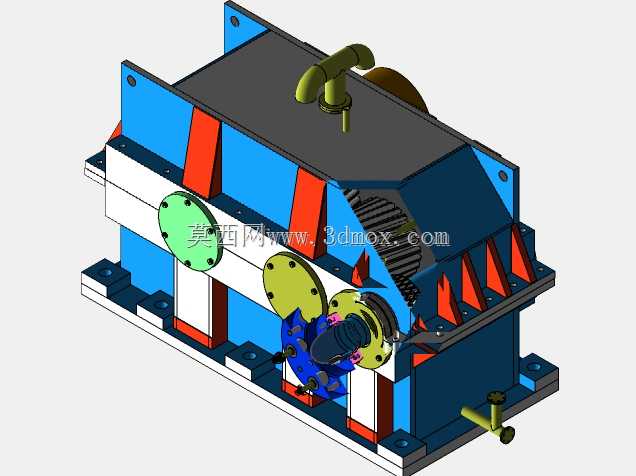

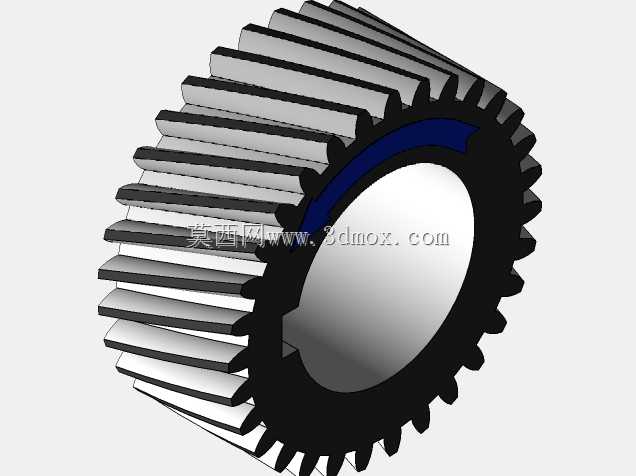

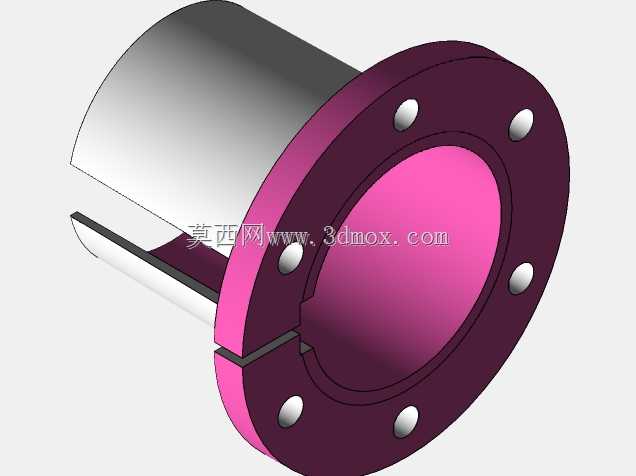

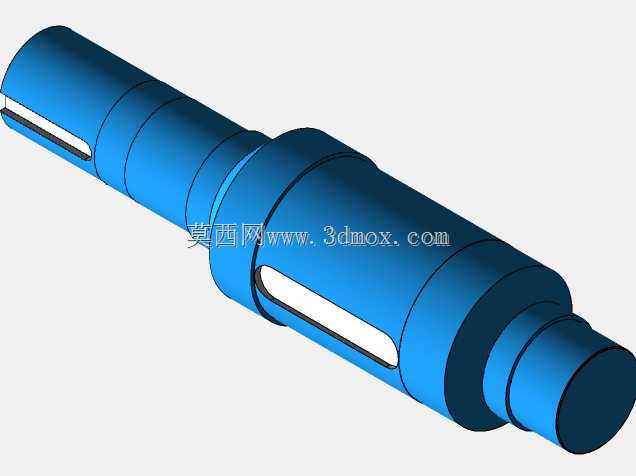

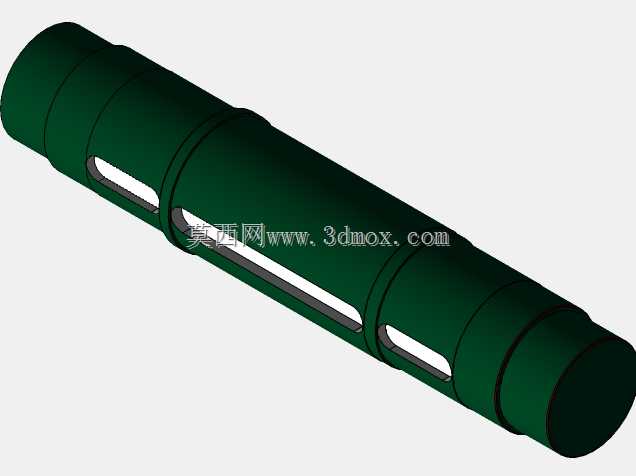

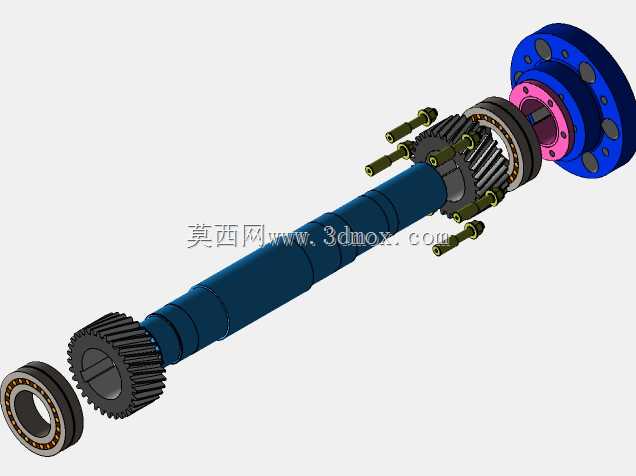

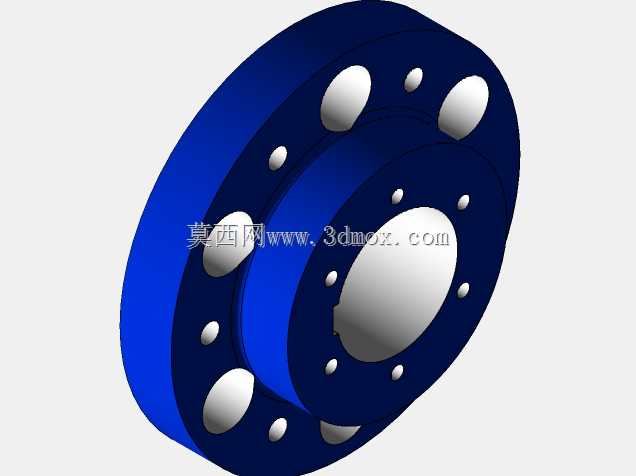

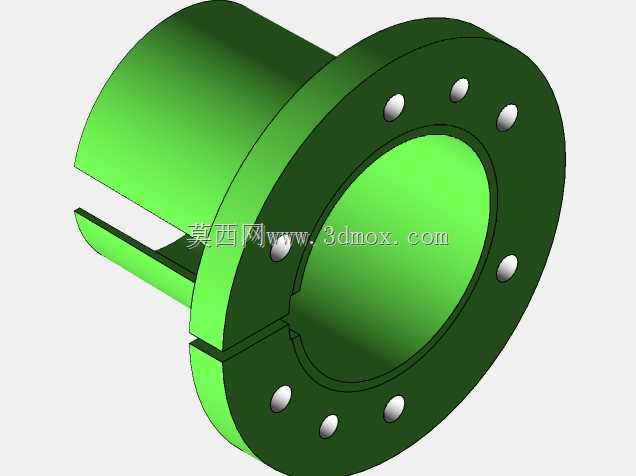

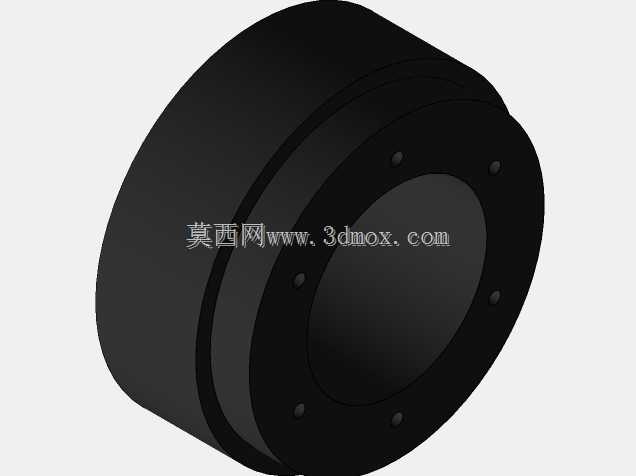

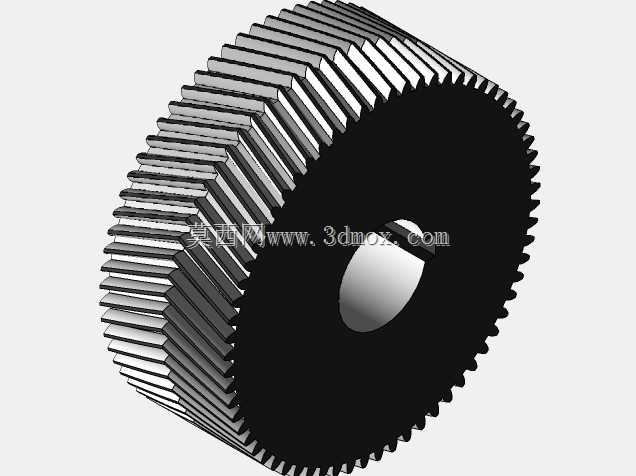

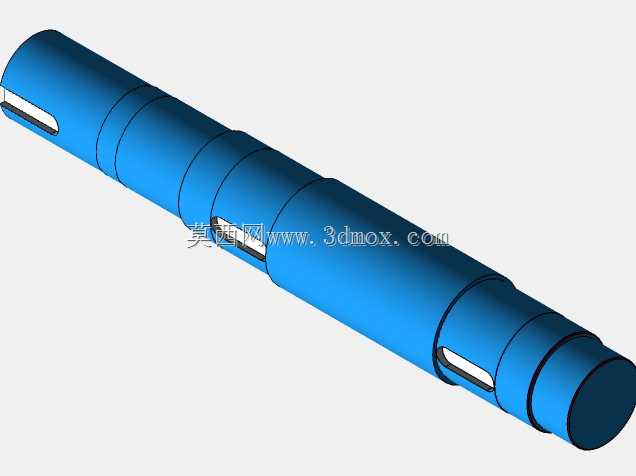

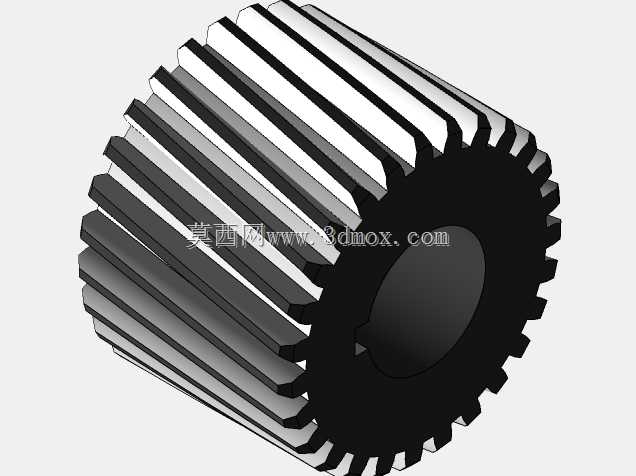

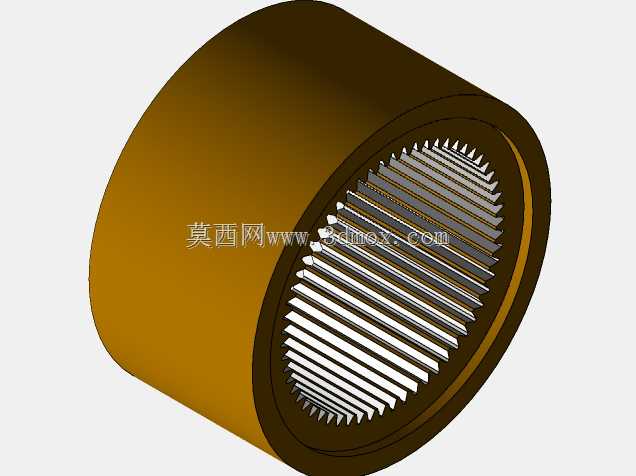

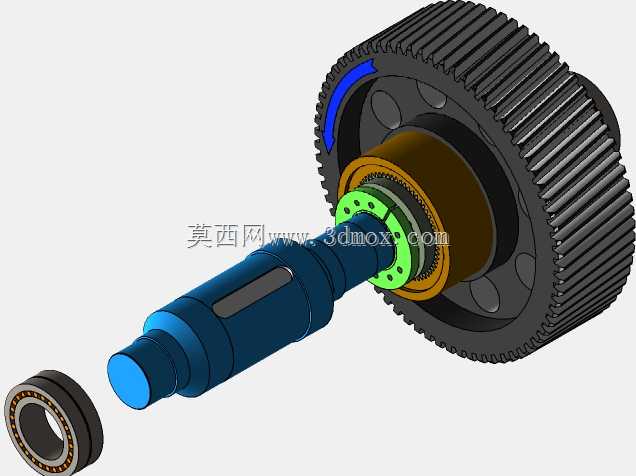

　　从实际使用需求出发，三级减速器需要依次布置三对啮合齿轮副，实现动力从高速输入端到低速输出端的逐级减速增扭，这就要求箱座必须预留足够的轴向安装空间，同时为每一级齿轮轴提供位置精度足够的轴承安装位。本次设计的箱座采用剖分式结构的下箱体部分，整体为铸铁材质的一体化铸造毛坯再经机加工成型，箱体侧壁沿轴向设置三组对应不同轴径的轴承座孔位，分别适配高速级、中间级、低速级的传动轴安装，每个轴承座外侧预留有轴承端盖的连接法兰面，法兰面上均匀布置螺纹孔用于端盖紧固，保证轴承定位可靠同时实现箱体的轴向密封。

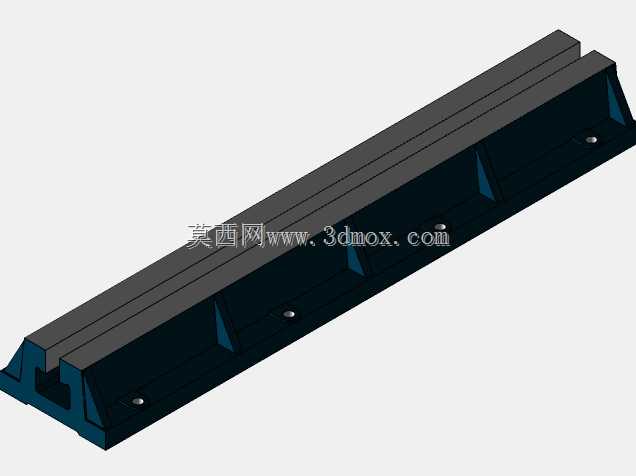

　　箱体底部设计有带安装孔的地脚支撑结构，四个地脚凸台沿箱体长度方向对称分布，每个凸台上加工有贯通的螺栓安装孔，可通过地脚螺栓将整套减速器固定在设备安装基础上，凸台与箱体主体之间设置加强筋结构，抵消设备运行过程中齿轮啮合产生的径向载荷与振动冲击，避免箱体支撑部位出现应力集中导致的开裂变形。箱体内部对应每两级齿轮之间的位置设置有内加强肋，肋板高度略低于箱体内腔储油液面的设计高度，既可以提升箱体整体的结构刚性，减少轴承受力后的箱体变形量，保证齿轮啮合的侧隙与接触精度，同时不会阻碍箱体内润滑油的流动，保证齿轮啮合部位与轴承部位的润滑充分。

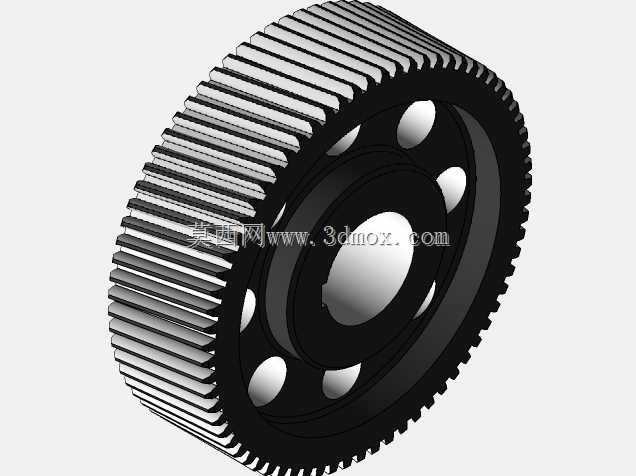

　　箱体顶部的剖分结合面经过精铣加工，平面度与表面粗糙度满足密封要求，沿结合面一周均匀布置有螺栓连接孔，用于与箱盖紧固连接，结合面上还预留有定位销孔的加工位置，装配时通过定位销实现箱盖与箱座的精准对位，避免装配错位导致的轴承孔同轴度误差。箱体侧壁对应轴承座的位置设计有圆弧状的凸起结构，既为大直径的低速级齿轮预留足够的回转空间，避免齿轮运转时与箱体内壁发生剐蹭，同时也能提升侧壁的结构强度，减少薄壁部位的振动噪声。

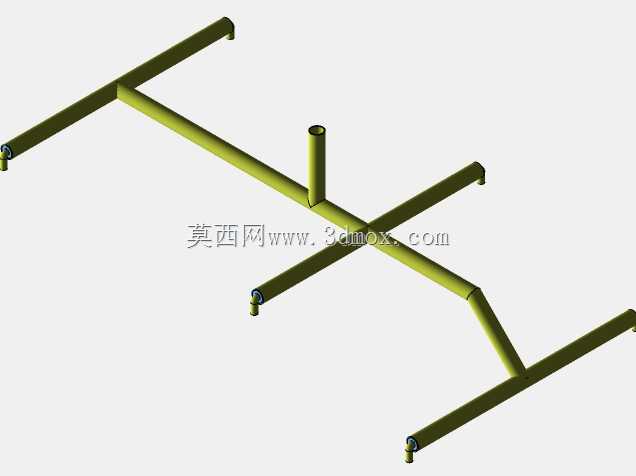

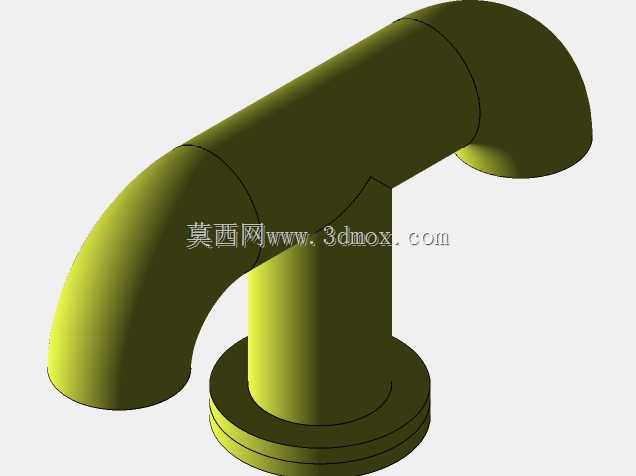

　　从安装边界来看，该箱座的轴向长度适配三级齿轮副的中心距累加尺寸，宽度方向预留有足够的扳手操作空间用于轴承端盖与连接螺栓的装拆，高度方向满足齿轮浸油润滑的深度要求，保证低速级大齿轮能够浸入箱体内的润滑油中，运转时将油带至各个啮合部位实现飞溅润滑。箱体底部还可根据需求设置油塞安装孔，用于定期更换箱体内的润滑油，侧壁可预留油位指示器的安装位，方便日常运维时观察箱内油位高度，避免缺油导致的齿轮与轴承磨损。

　　在设计思路上，该箱座没有采用冗余的厚重结构，而是通过受力分析在载荷集中的轴承座、地脚支撑、齿轮啮合对应的侧壁部位设置加强结构，在非承载区域适当减薄壁厚，在保证整体刚性与承载能力的前提下尽可能控制箱体重量，降低材料成本与设备整体的安装载荷。所有需要机加工的面都设计有凸起的加工凸台，减少大面积的机加工面积，降低加工成本同时保证结合面的加工精度。箱体的内腔边角处都设计有铸造圆角，避免铸造过程中出现应力集中导致的铸件缺陷，同时也方便清理内腔的铸造残留砂料，避免杂质进入润滑油路造成齿轮或轴承的磨粒磨损。

　　实际应用中，这类三级减速器通常配套在输入转速较高、需要大减速比的驱动系统中，比如输送线的驱动端、大型搅拌设备的传动端、矿山设备的给料机构驱动等，箱座作为所有传动零件的安装载体，其加工精度直接影响三根传动轴的平行度与中心距精度，进而影响齿轮的接触斑点分布、传动效率与运行噪声，合理的箱座结构设计还能有效改善设备的散热条件，箱体的外壁与加强筋可以增大散热面积，带走齿轮啮合与轴承摩擦产生的热量，避免箱体内油温过高导致的润滑油性能下降，延长设备的维护周期与使用寿命。
