多辐条镂空式轻量化轮毂结构设计

　　这款轮组结构的设计，最初是面向小型非道路行走设备的行走端需求展开，在前期方案对接阶段，需求方明确提出要在保证轮组径向承载能力的前提下，尽可能降低转动惯量，同时兼顾轮辋与轮胎、轮辐与驱动轴的安装适配性，避免后期装配出现干涉问题。从实际应用场景来看，这类轮组既可以适配小型电动代步车辆的非驱动轮位，也能用于厂区内轻型转运AGV的从动轮组，甚至在部分小型户外休闲设备的行走机构上也能匹配使用，核心是覆盖载荷在150kg以内的低速行走场景，转速上限不超过300r/min，不需要承受高速行驶下的强冲击载荷，但要满足日常使用中颠簸路面的径向抗形变要求。

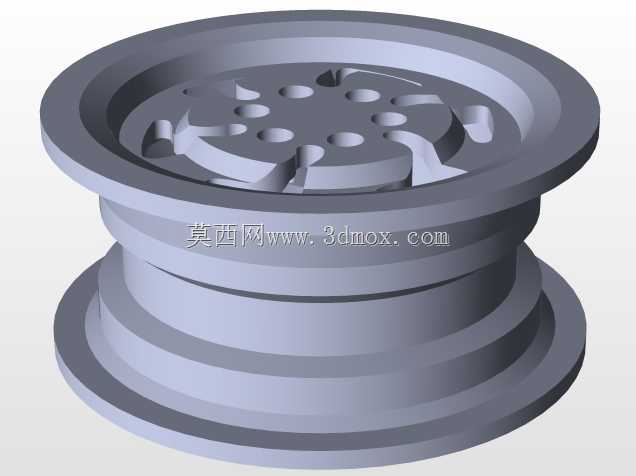

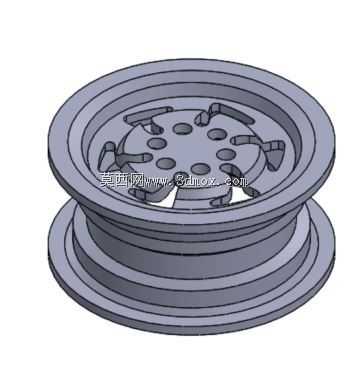

　　在结构设计思路上，首先确定的是双轮辋的整体布局，两层轮辋之间通过环形的连接筒体形成封闭的轮辋腔体，这个腔体的宽度是根据常用的4英寸宽度低压实心胎的胎圈尺寸确定的，轮辋的内外挡边高度控制在12mm，既能够保证胎圈卡入后不会在侧向受力时脱圈，又不会因为挡边过高增加不必要的材料用量。轮辐部分没有采用传统的实心圆盘结构，而是选择了镂空式的多辐条布局，每根辐条都做了等强度的变截面处理，靠近中心安装座的位置截面厚度更大，向轮辋方向延伸时逐渐收窄厚度，这样的设计可以在保证辐条抗弯、抗扭强度的同时，去掉辐条之间的多余材料，直接降低整个轮组的自重，同时减少转动过程中的风阻，对于依靠电池供电的小型电动设备来说，更低的转动惯量意味着更少的启动动力消耗，能间接提升续航表现。

　　中心安装区域的设计充分考虑了安装边界的适配性，中心预留的轴孔直径按照常用的20mm输出轴尺寸做基准，轴孔周围均匀分布了6个安装孔，孔位的分度圆直径设置为65mm，可以直接匹配常规的轮毂连接法兰，不需要额外做转接件。安装面做了0.2mm的凸台加工余量预留，实际生产时可以通过精加工保证安装面的平面度，避免轮组安装后出现端面跳动过大的问题，减少转动过程中的偏摆震动。辐条之间的镂空区域除了减重之外，还预留了足够的散热空间，当轮组配合鼓刹结构使用时，刹车过程中产生的热量可以通过镂空区域快速散出，避免热量堆积在轮辋位置加速轮胎橡胶的老化。

　　尺寸链的校核过程中，重点控制了轮辋的径向圆跳动公差，设计阶段将安装基准面到轮辋配合面的同轴度公差设定为0.1mm，保证轮胎装配后整个轮组的转动平衡，避免低速行驶时出现颠簸。轮辋的边缘做了R2的圆角过渡，一方面是避免装配轮胎时尖锐的边角割伤胎圈，另一方面也能减少应力集中，防止轮辋在受到侧向冲击时从边角位置出现开裂。整个轮组的材料选型默认适配压铸铝合金工艺，所有的壁厚都控制在3-5mm之间，既符合压铸工艺的成型要求，不会出现壁厚不均导致的缩孔缺陷，又能保证整体的结构强度，在承受额定载荷时，最大形变位置出现在辐条中部，形变量不超过0.05mm，完全满足使用要求。

　　在实际的装配验证逻辑里，这款轮组不需要复杂的专用工装，只需要将轮胎胎圈对准轮辋挡边逐步压入即可完成轮胎装配，中心轴与安装孔的配合选用间隙配合，装配时不需要大力敲击就能顺利套入轴端，再通过法兰面的螺栓锁紧即可完成固定，后期维护拆卸也十分便捷。针对不同的使用场景，只需要调整中心轴孔的直径和安装孔的分度圆尺寸，就能快速适配不同的驱动轴规格，不需要重新设计整个轮辐和轮辋结构，具备一定的通用化拓展能力。
