剪式伸缩联动机构三维结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488007
  • 剪式伸缩联动机构三维结构设计

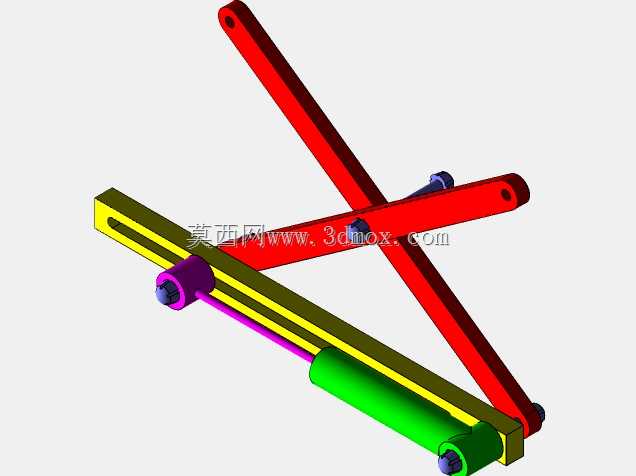

  该剪式伸缩联动机构的设计,最初是面向小型工位升降输送、轻型工装夹具位移调节这类需要短行程线性往复动作的场景做的结构方案,区别于常规气缸直推的升降结构,这套机构依靠交叉连杆的铰接转动配合滑动端的直线位移,能在较小的初始安装空间内实现稳定的行程输出,在轻工生产线的物料托举、检测工位的高度微调场景中,这类结构的空间利用率比直推式执行机构高出近四成。从结构功能逻辑来看,整套机构的核心运动副分为两类,一类是交叉连杆中点位置的铰接转动副,承担两根连杆的相对转动限位,保证交叉角度变化过程中连杆不会出现径向窜动;另一类是长槽型滑动副,也就是图中橄榄绿色长构件上开设的通槽,配合端部的铰接销轴实现滑动端的直线导向,避免伸缩过程中出现卡滞。

  设计阶段首先确定的是铰接点的位置公差,所有铰接孔的同轴度公差控制在0.02mm以内,销轴与孔的配合选用间隙配合,保证转动过程中无旷量同时不会出现抱死情况;滑动槽的宽度与滑动销轴的直径配合公差选用H7/g6,槽的两端设置有限位凸台,防止滑动行程超程导致机构脱出。外形尺寸方面,整套机构完全收拢状态下的总厚度仅为单根连杆的厚度加上两端铰接座的安装余量,展开至最大行程时的总伸出长度可达到收拢状态长度的2.7倍,安装边界上,固定端的两个铰接孔中心距为固定值,可直接通过螺栓固定在设备安装基座上,滑动端的输出座预留有标准安装孔位,可直接连接托板、夹具等执行终端,不需要额外做转接件加工。在实际工况适配中,这套机构可搭配不同的动力源实现动作驱动,

  若搭配图中示意的微型电动推杆作为动力输入,可实现行程范围内的任意位置停驻,满足需要多档位高度调节的工位需求;若搭配气缸做动力输入,则可实现快速的往复伸缩动作,适配节拍较快的生产线上下料场景。结构选材上,连杆构件可选用6061铝合金做阳极氧化处理,在保证结构强度的同时降低整体自重,铰接销轴选用45号钢淬火处理,提升铰接位置的耐磨性能,滑动槽内壁可镶嵌聚四氟乙烯耐磨衬套,减少长期滑动摩擦带来的磨损,延长机构的整体使用寿命。设计过程中特意做了受力优化,将交叉连杆的受力点布置在靠近铰接中点的位置,降低连杆悬臂段的弯曲应力,在额定负载15kg的工况下,连杆的最大变形量控制在0.1mm以内,完全满足轻型工装的使用精度要求。需要注意的是,

  安装过程中要保证固定端铰接座与滑动端导向槽的平行度,若平行度偏差超过0.1mm,滑动过程中会出现额外的摩擦阻力,长期运行会导致滑动槽出现偏磨,影响机构的运行顺畅度;日常维护时只需要定期在铰接点和滑动槽位置涂抹少量润滑脂,即可保证长期运行无卡滞。这套结构没有复杂的异形加工件,所有构件都可通过常规的铣削、钻孔工艺完成加工,加工成本低,装配难度小,不需要专用的装配工装,普通的机加工车间即可完成整套机构的加工与组装,非常适合小型自动化设备做定制化结构改造时选用,也可作为教学演示机构用于机械原理课程的连杆传动章节实操演示,能直观展示平面连杆机构的运动转换逻辑,帮助学习者理解转动副与滑动副配合实现线性伸缩的运动原理。
