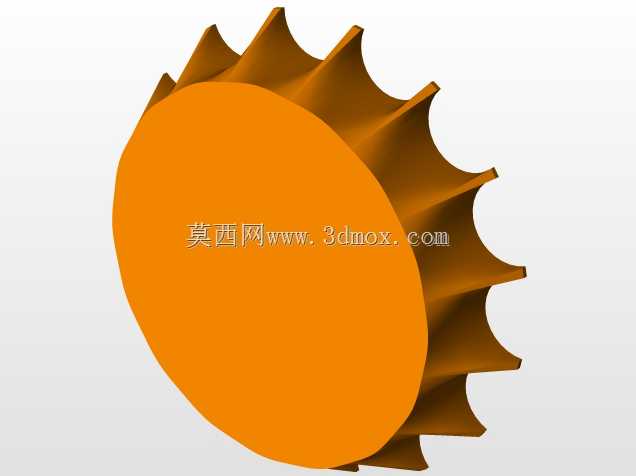

百事可乐瓶盖锯齿密封结构三维造型

　　本次建模的碳酸饮料瓶盖锯齿密封结构，核心服务于快消品饮料灌装生产线的封盖工序，同时匹配终端消费者日常开启的使用需求，是连接饮料瓶身与内容物密封的核心功能部件。从实际产线适配角度看，该结构需要兼容高速旋转式封盖机的压合动作，封盖头卡入瓶盖外侧锯齿槽后，带动瓶盖沿瓶口螺纹旋进，旋合扭矩控制在1.2-1.8N·m区间，既保证密封可靠性，又避免扭矩过大导致的防盗环断裂或瓶口变形。结构设计阶段首先要匹配PET碳酸饮料瓶口的通用标准尺寸，瓶口外径适配28mm口径标准瓶口，瓶盖内侧的内螺纹螺距与瓶口外螺纹完全契合，旋合后螺纹配合面的过盈量控制在0.15-0.2mm，配合瓶盖顶部的密封胶垫压合面，形成第一道静密封结构，可承受瓶内0.4-0.

　　6MPa的二氧化碳内压，避免运输存储过程中出现漏液、泄压问题。外侧的锯齿结构并非单纯的防滑设计，每一个齿的倾角、齿高都经过反复验证：齿的外侧倾角设置为15度，既方便封盖头的卡爪快速啮合对位，适配每分钟300瓶以上的高速灌装线节拍，又能在消费者手动开启时提供足够的摩擦力，湿手状态下也能顺利施力旋开；齿根位置做了R0.3mm的圆角过渡，避免注塑成型时出现应力集中，同时防止开启时齿边划伤手部。从安装边界来看，瓶盖整体高度控制在16mm，最大外径32mm，锯齿部分的外径比瓶盖主体大1.2mm，封盖机的卡爪内径需要匹配该尺寸，预留0.5mm的对位间隙，避免卡爪与瓶盖外壁发生剐蹭蹭伤外观。锯齿的数量设置为24个，均匀分布在瓶盖外壁圆周，

　　这个数量是兼顾封盖扭矩传递均匀性和注塑成型便利性的结果：齿数过少会导致旋合时受力不均，容易出现滑牙；齿数过多则会增加注塑模具的加工难度，脱模时容易出现齿形缺损。建模过程中优先保证齿形的周向均匀度，单个齿的形位公差控制在0.05mm以内，圆周方向的累积公差不超过0.1mm，避免封盖时卡爪对位不准出现歪盖、高盖等不良品。内侧的防盗连接环与瓶盖主体的连接桥设计为0.2mm厚的易断结构，旋开时连接桥会在设定扭矩下整齐断裂，留下明显的开启痕迹，起到防伪、防篡改的作用，连接桥的断裂扭矩设置为0.8-1.0N·m，低于正常旋开瓶盖的施力扭矩，保证消费者首次开启时能清晰感知到防盗环断裂的反馈。在材料适配层面，该结构默认采用PP注塑成型，

　　建模时预留了0.8%的成型收缩率，所有棱角位置都做了不小于R0.2mm的圆角，避免注塑时出现填充不足、飞边等缺陷，同时提升模具的使用寿命。从终端使用场景看，该锯齿结构还要适配自动售货机的出货机构，出货时的拨轮卡入锯齿间隙带动瓶盖转动出货，齿形的强度需要承受拨轮的瞬时推力，不会出现齿形断裂变形。整个结构的建模过程没有冗余的曲面特征，所有配合面都做了公差适配，既满足工业量产的模具加工要求，也能直接导入装配环境做封盖动作的运动仿真，验证旋合过程中的干涉情况、扭矩传递效率，为后续的模具开发、产线调试提供准确的三维数据支撑。
