船用舱室圆形排气通风口结构设计

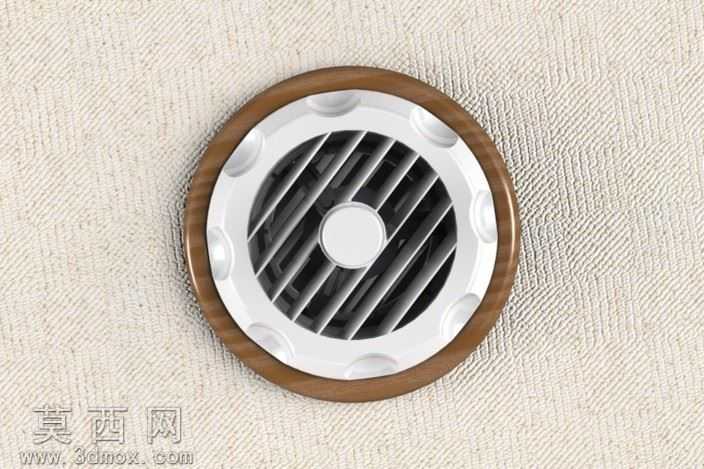

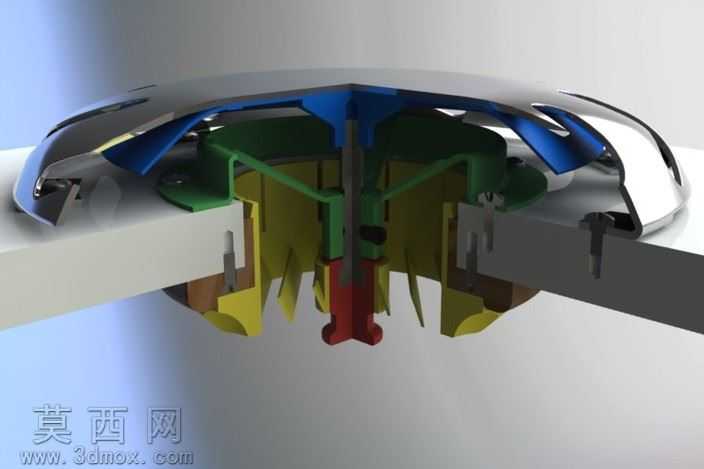

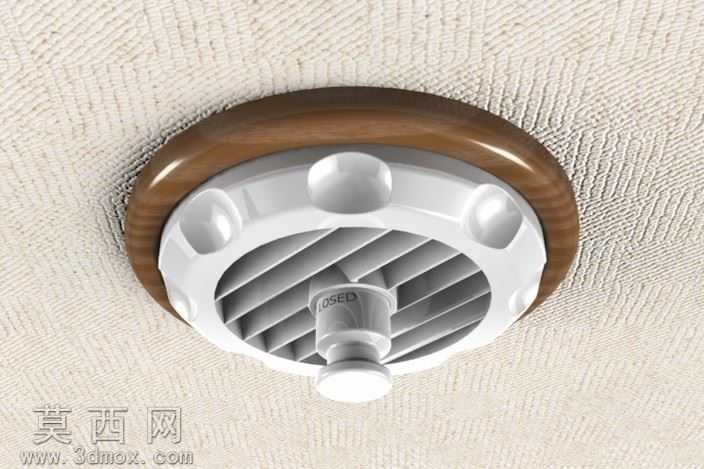

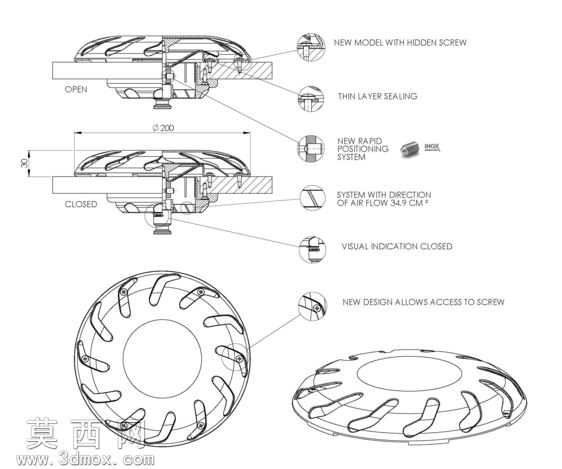

本作品为船用舱室圆形排气通风口的三维参数化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制圆形安装底座的轮廓草图，通过拉伸凸台生成木质纹理外圈的基础实体，再通过旋转切除、圆角特征打磨外圈边缘的圆润过渡弧度，还原实木装饰圈的温润质感。内圈白色功能主体部分，先绘制带六个均匀分布凸点的环形轮廓，通过拉伸生成装饰压圈结构，凸点位置做球面圆角处理，既提升握持旋转调节时的摩擦力，也兼顾外观的圆润精致感。中部格栅区域采用圆周阵列特征，等角度排布倾斜导风叶片，叶片角度经过反复调整，既保证约34.9平方厘米的有效空气流通面积，也能避免直视内部风道影响美观，同时叶片边缘做微小倒角处理，消除注塑生产时的锐边隐患。中心调节旋钮部分采用同轴心装配关系设计，旋钮表面蚀刻闭合状态标识，通过旋转配合可实现通风口的启闭调节，建模时预留了旋钮与格栅内圈的转动间隙，保证实际装配后转动顺滑无卡滞。材质渲染阶段，外圈装饰环赋予胡桃木纹理材质，调整木纹的走向与反射参数，还原实木饰面的自然光泽；内圈功能部件赋予哑光白色ABS工程塑料材质，调整粗糙度参数模拟塑料件的细腻磨砂质感，背景搭配织物纹理的舱室吊顶材质，通过环境光遮蔽效果强化部件安装后的真实贴合感。结构设计上重点优化了隐藏式螺丝安装结构，将固定螺丝孔位隐藏在装饰压圈下方，安装完成后压圈遮盖螺丝孔，保证外观面无外露紧固件，整体视觉更整洁统一；同时在风道内部做流线型过渡处理，降低气流通过时的风阻与风噪，可视调节端做了防呆设计，旋钮旋转到闭合位置时有清晰的档位反馈，避免用户误操作。建模过程中所有特征均保留参数化关联，后续可根据不同舱室的安装尺寸需求，直接修改草图参数调整通风口的整体直径、叶片角度、外圈厚度，快速衍生出适配不同安装场景的同系列产品模型，所有配合间隙均按照注塑件的生产公差预留，保证模型可直接对接生产开模环节，无需二次调整结构尺寸。
