汽车转向箱多工位液压加工工装夹具

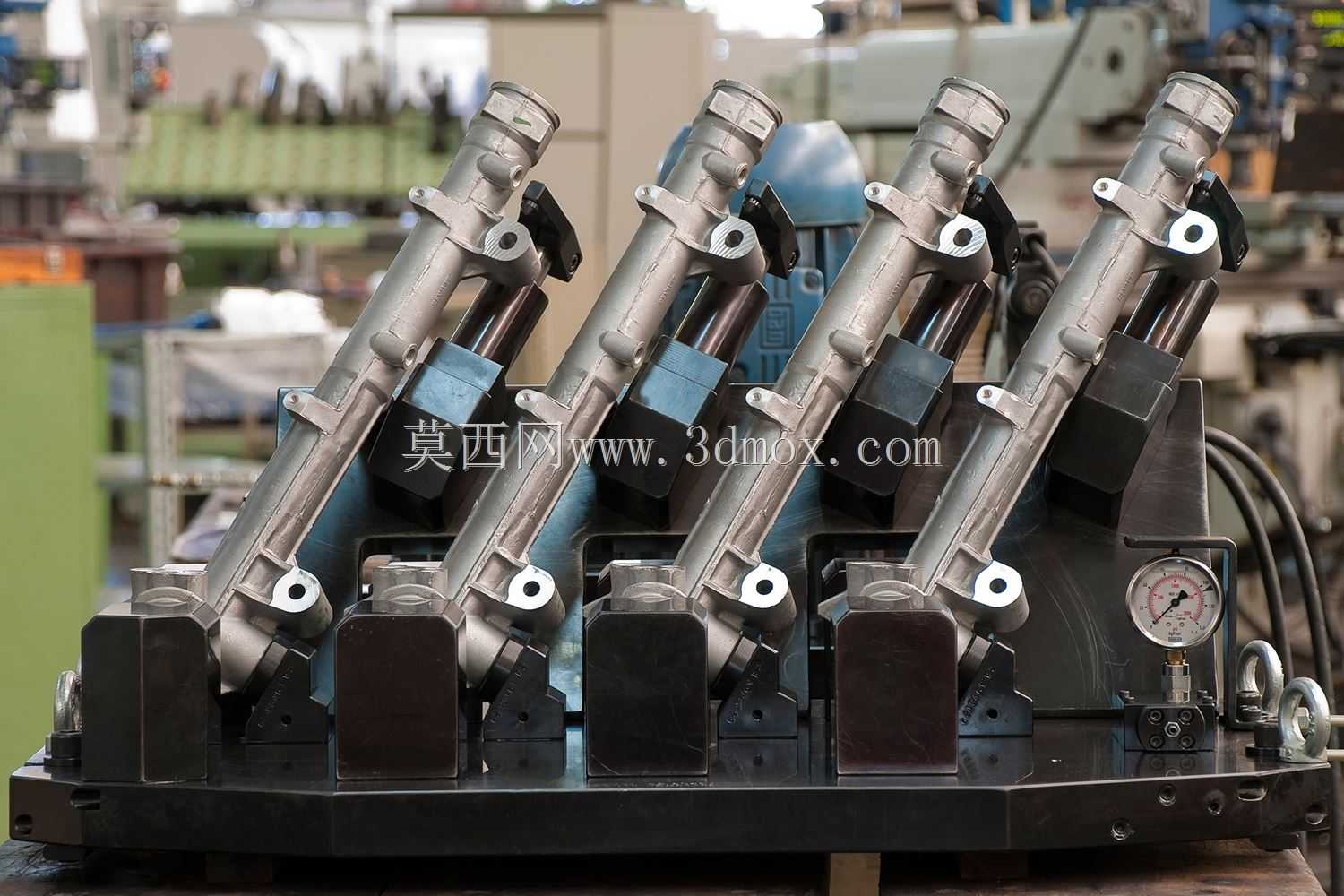

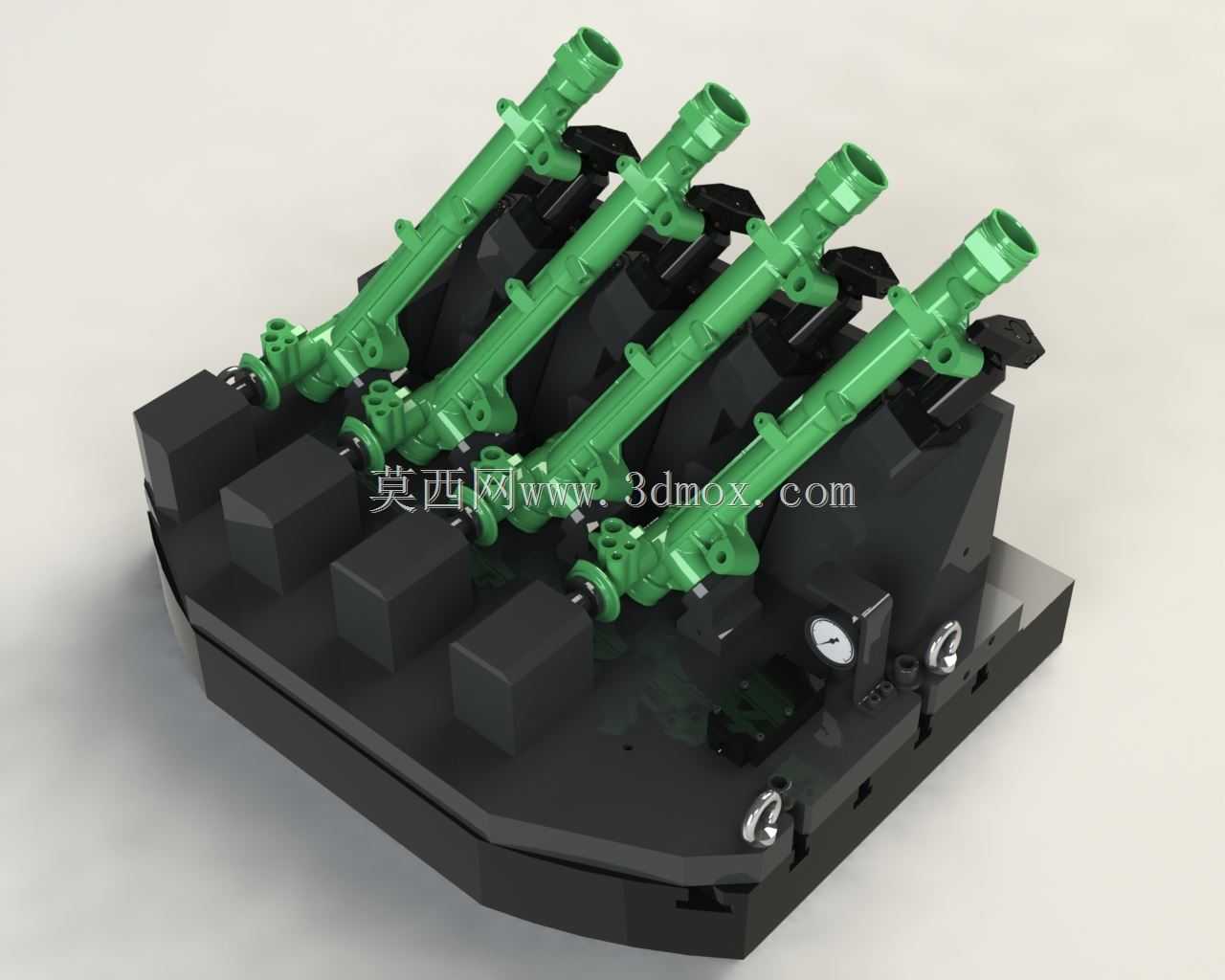

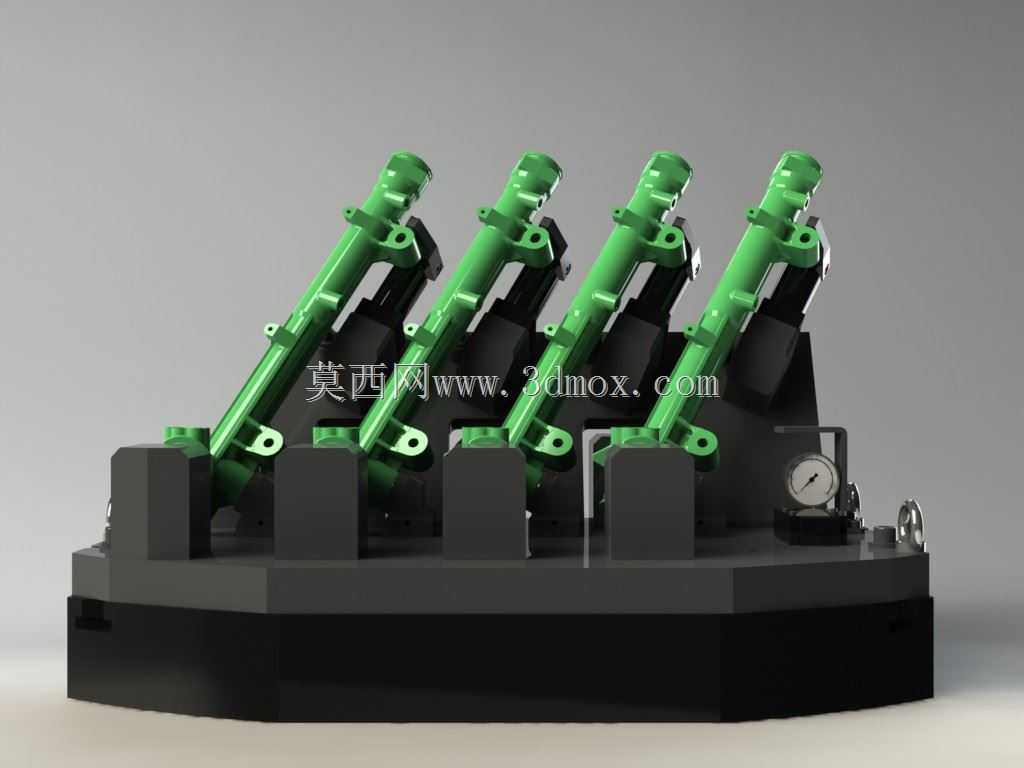

　　这套工装针对汽车转向箱长条形壳体类零件的机加工工序设计，适配立式加工中心的工作台安装需求，底座采用整体式铸铁结构，底部设置标准T型槽安装位，可直接匹配加工中心工作台的T型槽间距，无需额外制作过渡连接板，安装时通过压板压紧底座侧边的工艺凸台即可完成固定，整体安装边界控制在800mm×600mm范围内，不会超出常规中小型加工中心的工作台行程范围。工装采用四工位并排布局，可同时装夹四个同型号转向箱壳体，单次装夹即可完成四个零件的同一工序加工，相比单工位工装能大幅压缩换件等待的辅助时间，适配批量生产的节拍要求，每个工位的定位基准完全一致，可保证同批次零件的加工尺寸一致性，减少工位间的定位误差累积。

　　每个工位的定位结构采用一面两销的经典定位方案，底部设置硬质合金支撑块贴合零件的加工基准面，两个定位销分别采用圆柱销和菱形销，避免过定位导致的零件装夹变形，定位销的位置度公差控制在0.02mm以内，保证零件装夹后的重复定位精度满足精加工工序的要求。夹紧机构采用液压转角油缸搭配顶部压块的结构，油缸布置在零件的非加工区域上方，压块的压紧点对应零件的刚性加强筋位置，避免压紧力作用在薄壁区域导致零件变形，油缸的压紧力可通过液压站的压力阀调节，针对不同壁厚的转向箱壳体可调整合适的压紧力，防止零件装夹变形影响加工精度。工装侧边设置有对刀块和找正基准面，对刀块的工作面经过淬火处理，硬度达到HRC55以上，可直接用于加工前的刀具长度和半径对刀，

　　减少对刀时间，找正基准面的平面度公差控制在0.01mm以内，方便工装首次安装时的工作台找正，保证工装坐标系与机床坐标系的对齐精度。每个工位旁设置有气密检测接口，可连接机床的气密检测系统，装夹完成后自动检测零件是否贴合定位基准面，若存在铁屑垫起或零件未装夹到位的情况，机床会自动暂停加工程序并报警，避免废品产生。工装的排屑空间经过优化，工位之间预留了足够的冲屑通道，加工时的切削液和铁屑可顺着底座的倾斜斜面流入机床的排屑槽，不会在定位面或夹紧机构处堆积，减少人工清理的频次。液压管路采用内置式布局，所有油管都布置在底座的内部空腔中，仅在底座侧边预留液压站连接接口，避免加工时的铁屑刮擦油管导致管路损坏，同时也能减少管路占用的外部空间，

　　方便操作人员上下零件。这套工装主要适配转向箱壳体的侧面安装孔、端面密封槽以及轴承孔的精加工工序，装夹完成后刀具可从零件的上方和侧方接近加工区域，无工装结构干涉加工路径，加工时的切削振动可通过底座的铸铁结构吸收，保证加工表面的粗糙度要求。设计时充分考虑了操作的便捷性，上下料的操作空间预留充足，操作人员无需俯身即可完成零件的放置和取下，夹紧和松开动作通过机床的M代码控制，无需人工手动操作夹紧机构，降低操作人员的劳动强度。工装的易损件如定位销、支撑块、压块都采用模块化设计，磨损后可快速更换，无需整体拆卸工装，减少设备停机维护的时间，更换易损件后的重复定位精度可控制在0.02mm以内，无需重新调整工装坐标系。
