带安装支架的气动夹持执行组件结构

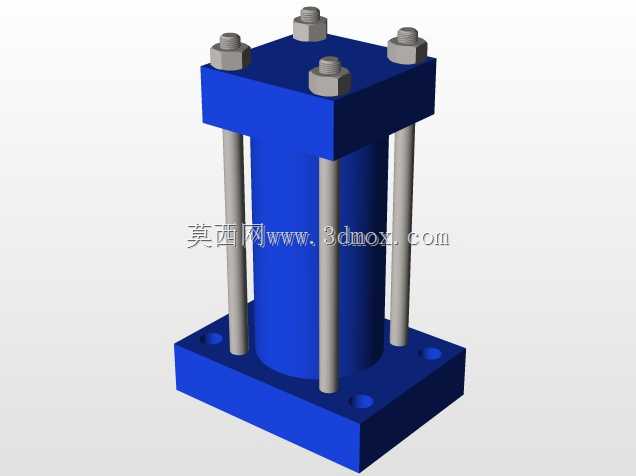

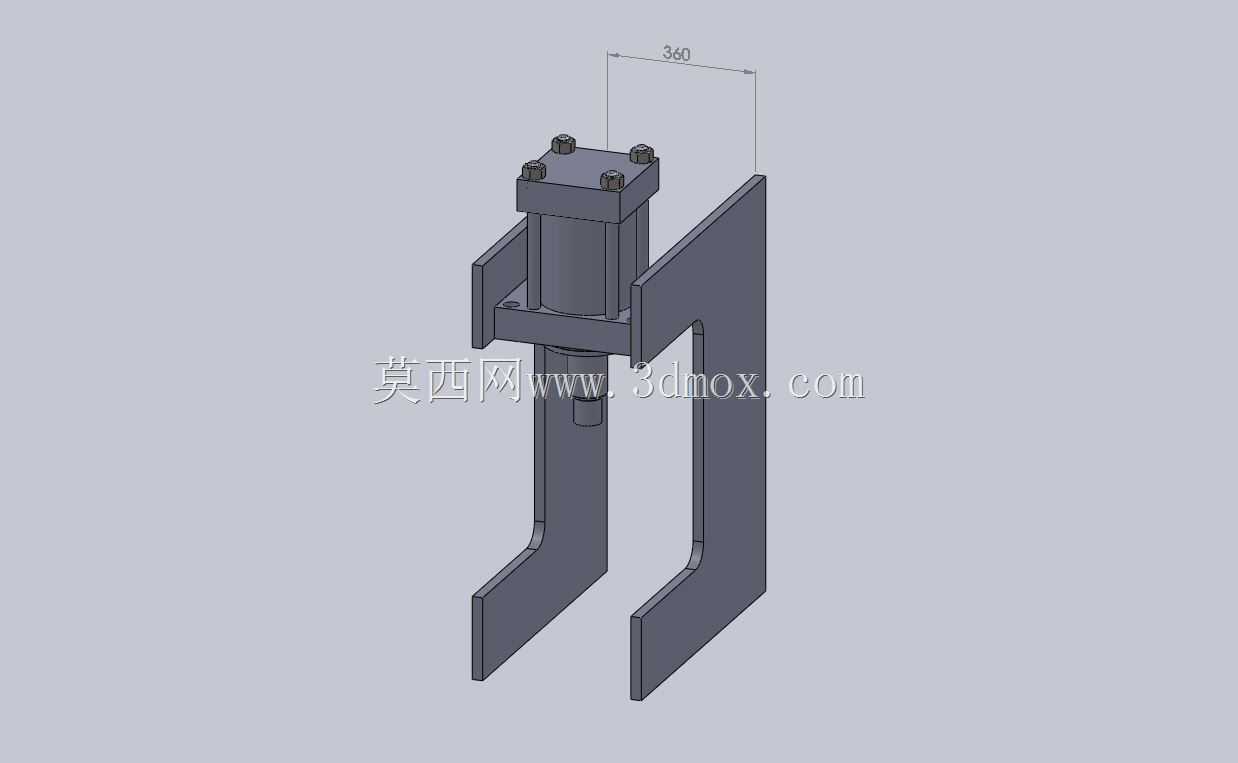

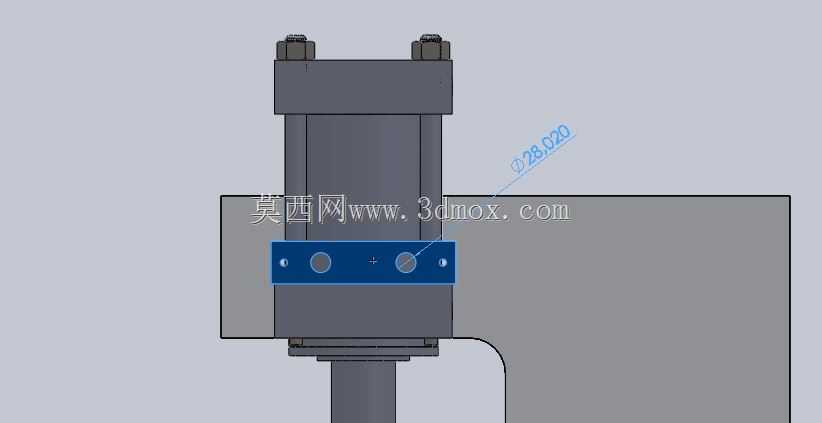

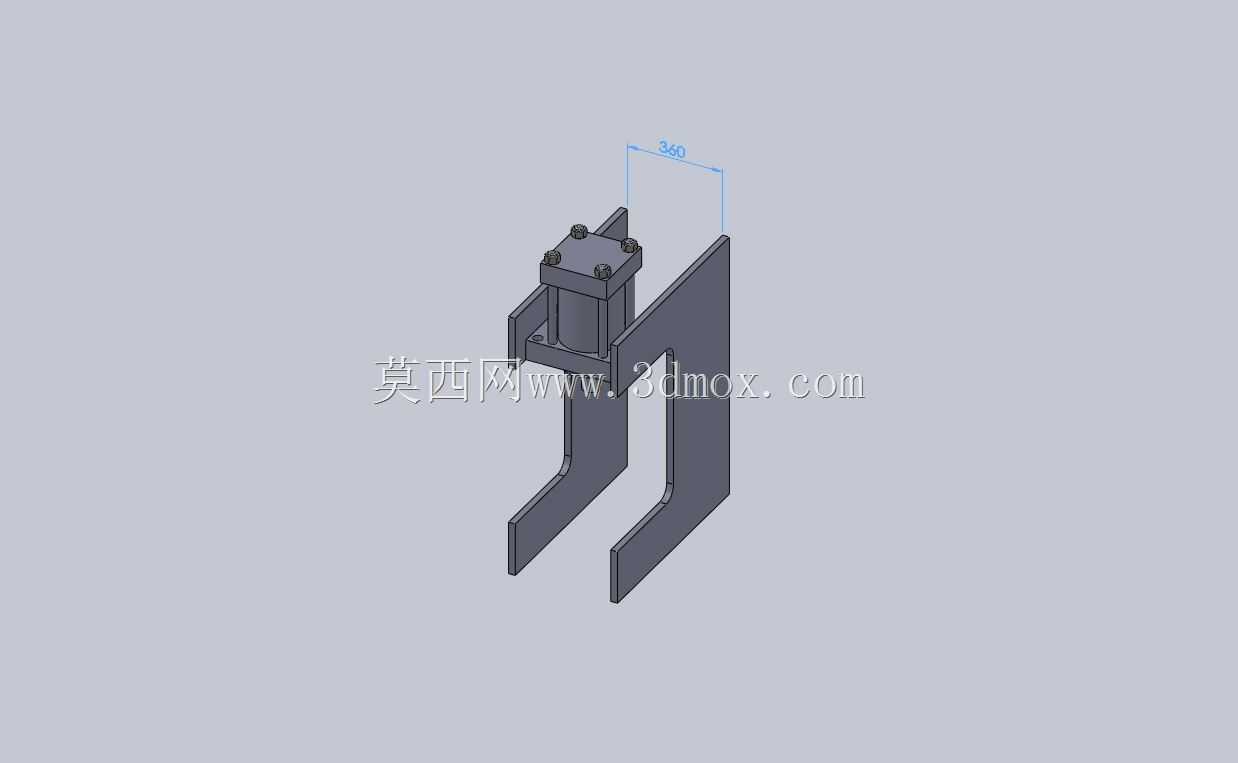

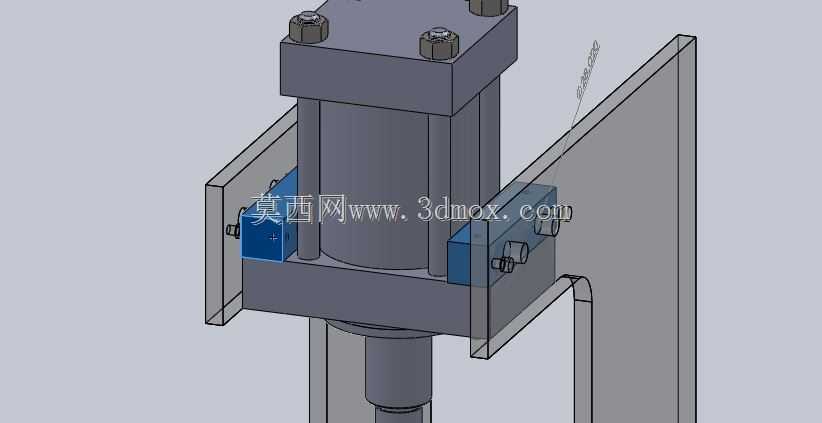

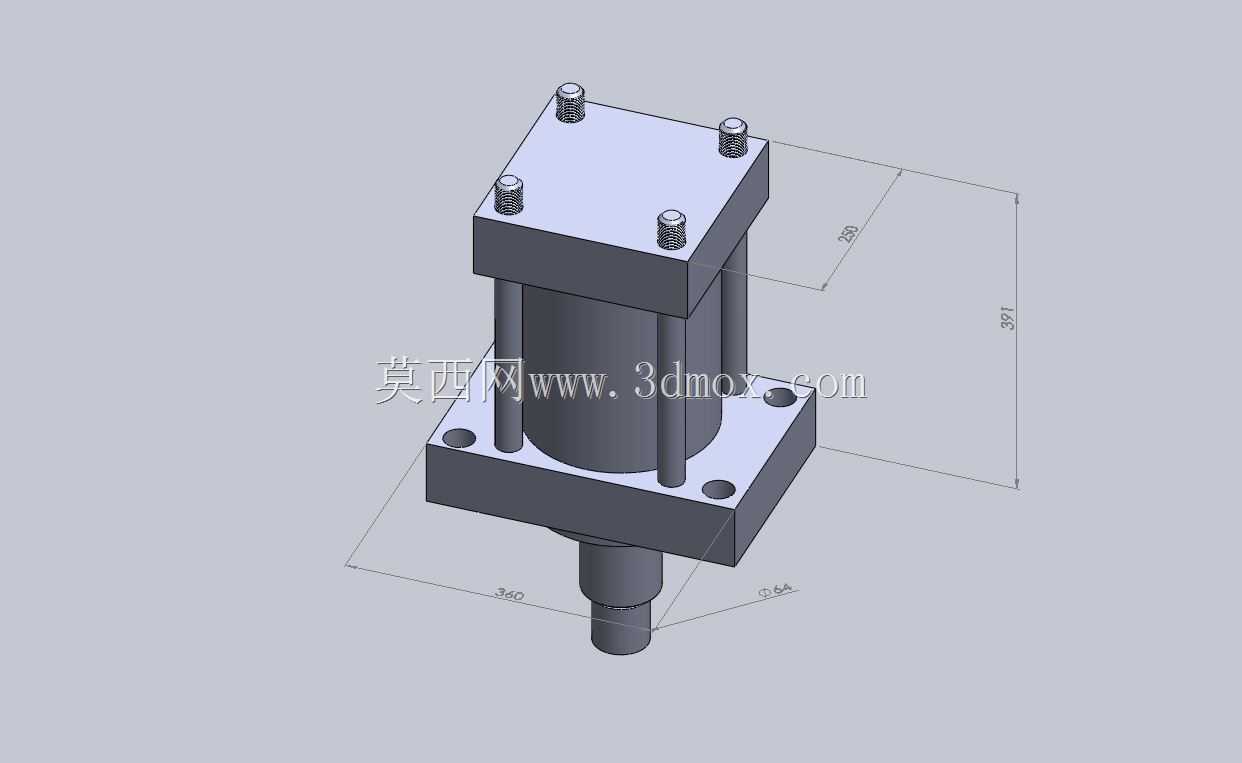

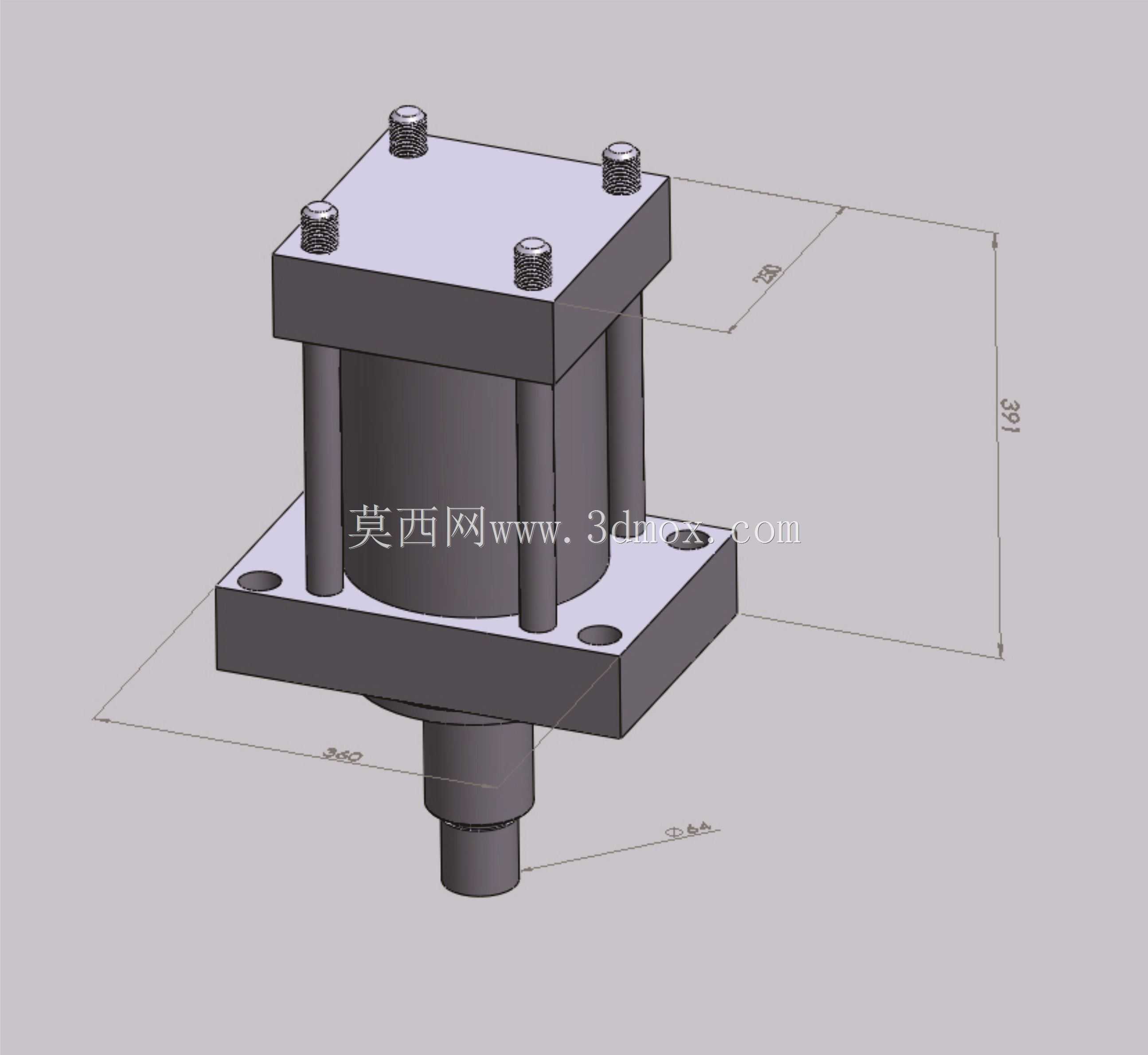

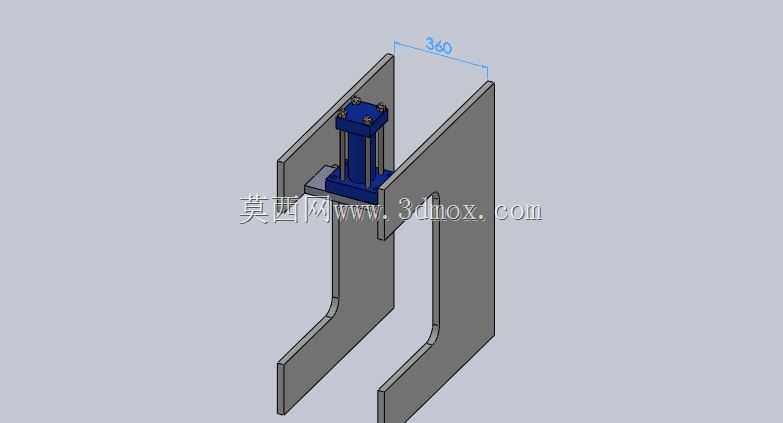

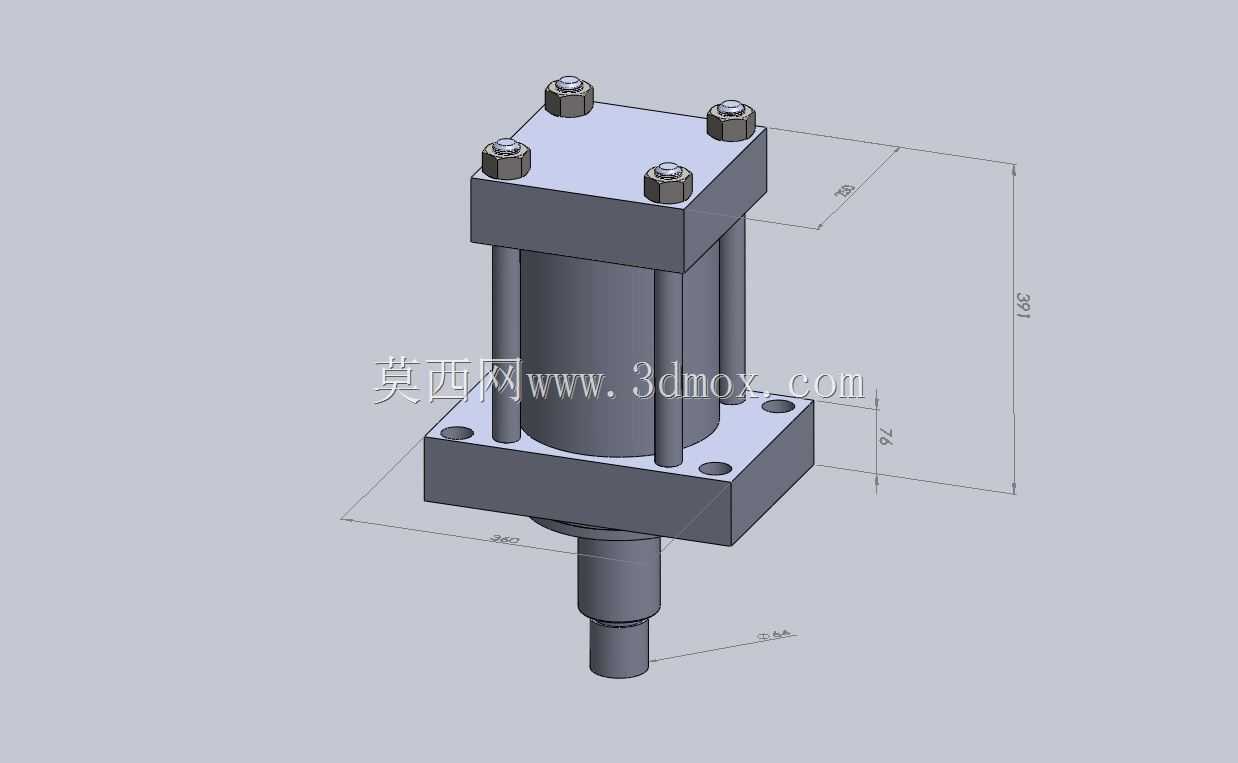

　　这套带安装支架的气动夹持执行组件，是自动化生产线末端执行单元里的常用构件，日常在3C电子小件分拣、五金零件上下料、包装线箱体夹取工位都能见到它的应用场景。从结构设计逻辑来看，组件整体分为上部的气动驱动缸体、中部的连接固定座、下部的平行夹爪臂三个核心部分，驱动缸采用方形端盖螺栓锁紧结构，四个角的固定螺栓均匀分布，保证缸体在高频往复动作时不会出现端盖松动漏气的问题，缸体与下方连接座之间通过定位止口配合，再用侧向锁紧螺钉顶紧固定，既保证了装配同轴度，也方便后期维护时快速拆换驱动缸，不需要整体拆解整个夹持单元。下部的两个夹爪臂采用L型折弯结构，臂身做了等厚度设计，在保证夹持刚性的前提下尽可能降低整体重量，减少驱动缸的负载，

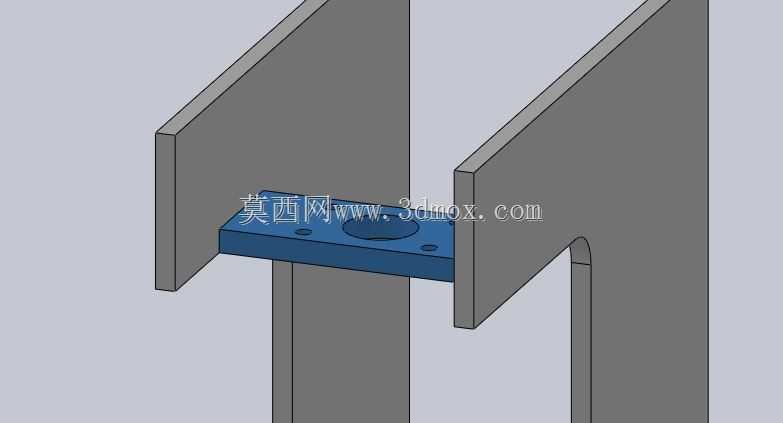

　　夹爪臂的内侧工作面没有做额外的齿纹，属于平口夹持接触面，适合夹取表面平整、对夹痕有要求的工件，如果需要夹取异形件，也可以在臂端预留的安装孔位上加装定制的夹爪垫块，适配不同外形的工件夹持需求。安装支架采用立式竖板结构，竖板上开有贯通的长槽型安装孔，安装时可以根据实际工位的高度需求，上下调整整个夹持组件的固定位置，不需要重新加工安装孔位，适配性更强，竖板与中部连接座之间采用焊接加螺栓紧固的复合连接方式，焊接保证了连接的基础刚性，螺栓则可以在长期使用出现连接间隙时进行二次紧固，避免支架与驱动单元之间出现晃动，影响夹持精度。从安装边界来看，组件上部驱动缸的截面尺寸控制在紧凑范围内，

　　两个夹爪臂张开时的最大开口距离可以满足常规中小型工件的夹持需求，夹爪臂的伸出长度经过力学计算，在满行程夹持额定负载时，臂端的变形量控制在机械自动化生产线允许的精度范围内，不会因为臂身挠度过大导致工件脱落或者夹持定位偏移。设计过程中特意将气动管路的接口设置在驱动缸的顶部位置，避免管路从侧面引出时和周边的设备构件、运动轨迹产生干涉，同时缸体的外形做了倒角处理，没有尖锐的棱角，既降低了装配时划伤操作人员的风险，也避免在设备运行过程中剐蹭周边的线缆、气管。在实际产线应用中，这类夹持组件通常搭配气动电磁阀、磁性开关使用，磁性开关可以直接安装在缸体预留的传感器槽位里，实时检测活塞的伸出、缩回位置，给控制系统反馈夹爪的开合状态，

　　实现整个夹持动作的闭环控制，不需要额外加装外部检测传感器，简化了整个工位的布线和安装流程。夹爪臂的材质选用常用的中碳钢做表面发黑处理，既保证了臂身的强度和耐磨性，也能在常规车间环境下具备一定的防锈能力，不需要做额外的表面喷涂处理，降低加工成本。连接座的位置做了加厚处理，因为这个位置是整个组件的受力集中点，驱动缸的作用力、夹爪夹持工件时的反作用力都会传递到这个位置，加厚设计可以避免长期交变载荷下出现连接座开裂的问题。整个组件的装配公差经过合理分配，驱动缸的活塞运动轴线和夹爪臂的运动方向保持严格平行，保证夹爪开合时不会出现卡滞、偏磨的问题，延长密封件和导向部件的使用寿命。在设备选型适配时，只需要根据工位需要的夹持力、工件尺寸、安装空间来匹配对应规格的驱动缸，支架和夹爪部分的结构可以通用，减少设计重复工作量，这类标准化的夹持组件结构，也是目前非标自动化设备设计中优先选用的成熟结构形式，不需要从零开始做结构验证，只需要根据实际工位做少量的尺寸调整就可以直接应用，大幅缩短设备的设计和加工周期。
