气缸驱动直线导向压紧执行机构

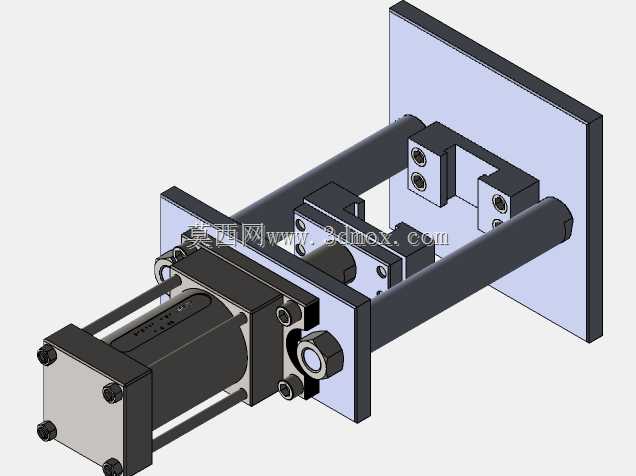

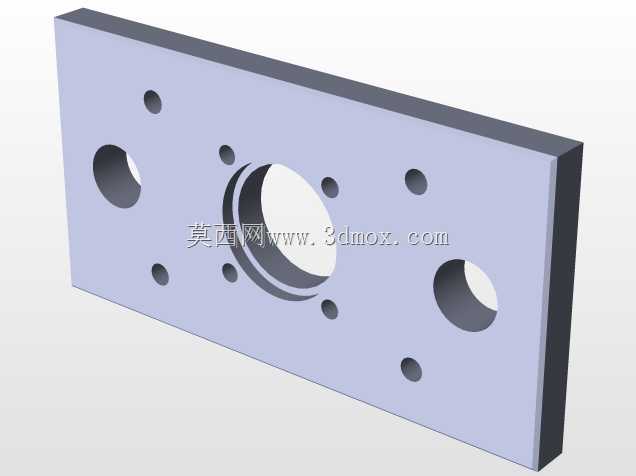

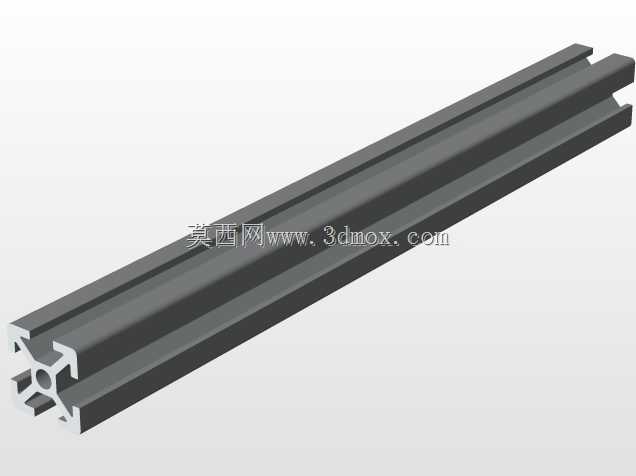

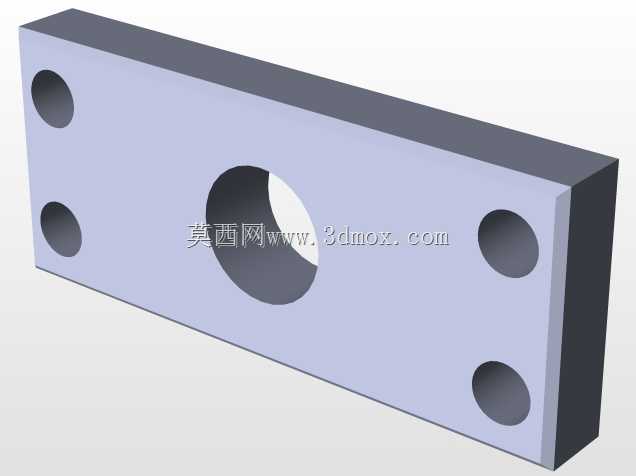

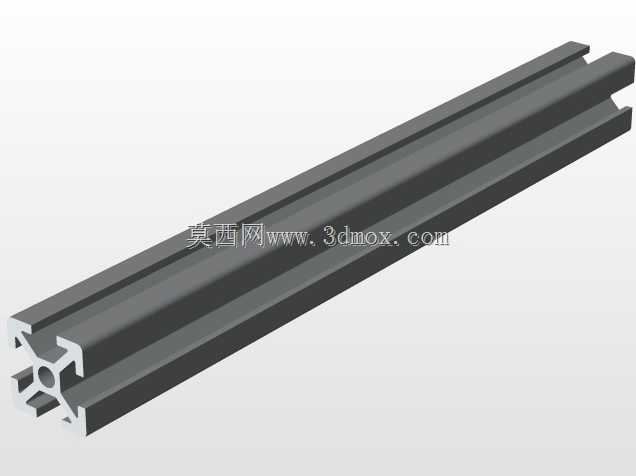

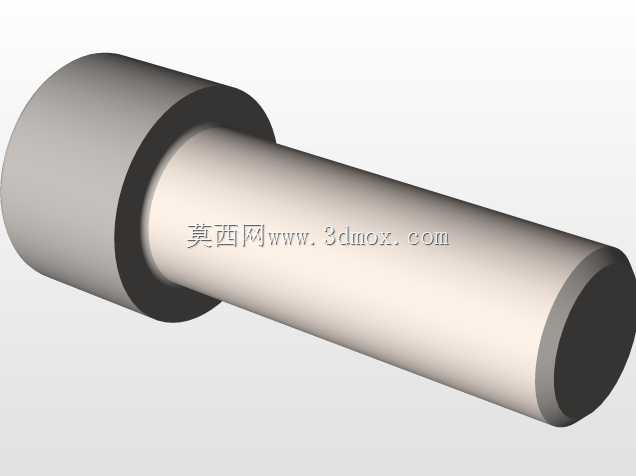

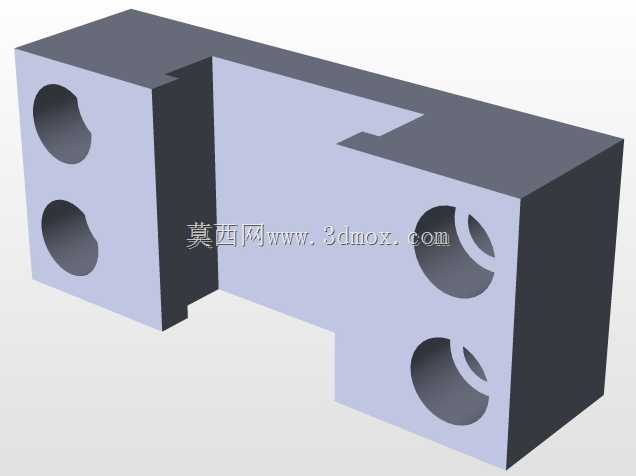

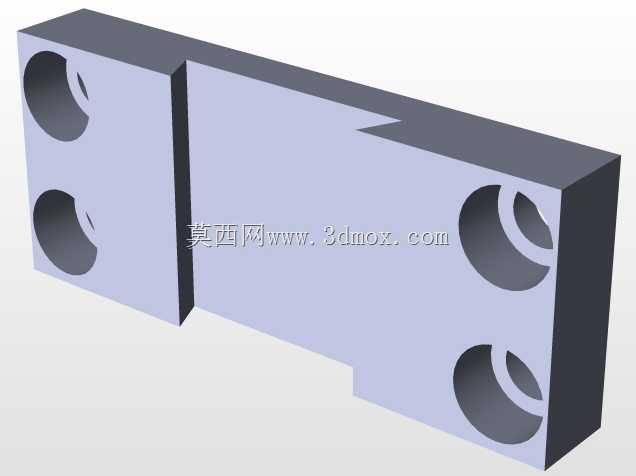

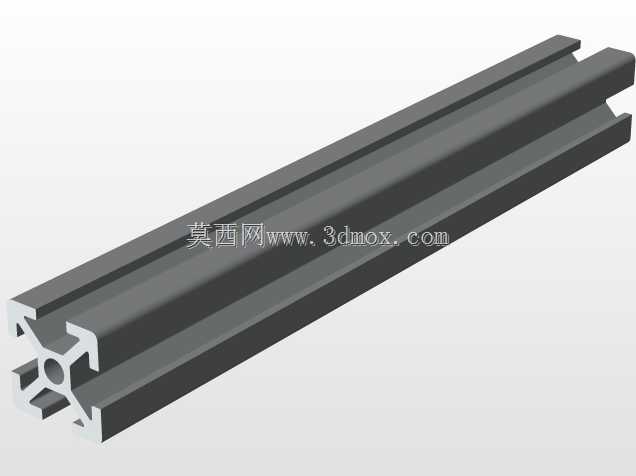

　　这套执行机构常见于自动化装配线的工件压紧、定位工位，也可适配小型工装的夹取推送场景，在3C电子零部件装配、小五金件压装、注塑件水口冲切前的定位环节都能见到同类结构的应用，核心是通过气缸的直线往复输出，配合双导向轴的刚性支撑，完成末端执行件的精准直线动作，避免气缸杆直接受径向载荷导致的密封件磨损、杆体弯曲问题。从结构布局来看，整套组件以背部的方形安装立板为承载基准，立板上预留了多组安装孔位，既可以通过螺栓直接固定在设备型材架的立面，也能搭配转接板调整安装高度，适配不同工位的作业高度差。双光轴导向结构平行布置在气缸两侧，导向轴通过端部的连接块与气缸杆前端的执行块刚性连接，导向轴与立板上的直线轴承配合，

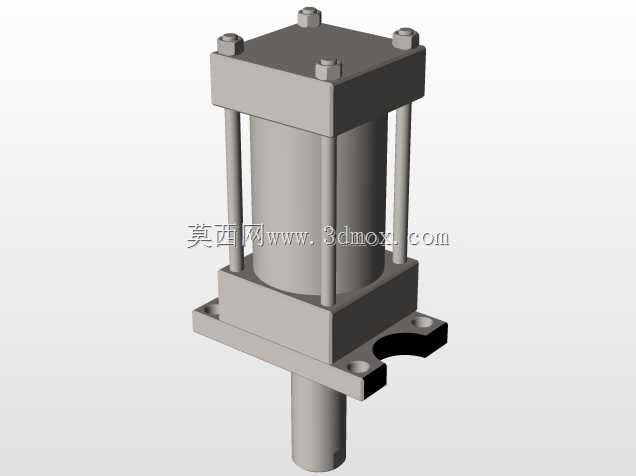

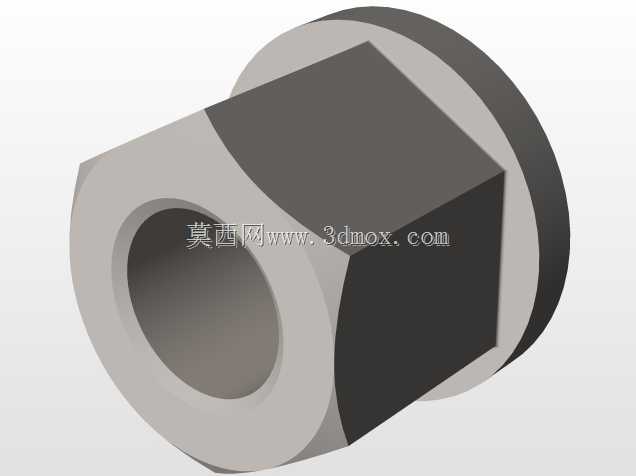

　　将气缸输出的直线动作全程约束在平行于导向轴的方向上，即使末端执行块受到偏载力，载荷也会通过导向轴传递到立板承载，不会直接作用在气缸活塞杆上，大幅提升气缸的使用寿命与动作稳定性。设计时优先考虑了安装维护的便捷性，气缸通过法兰式安装座固定在立板的外侧，不需要拆解前端的导向结构就能完成气缸的更换检修；导向轴与端部连接块采用顶丝锁紧的固定方式，调整行程时只需要松开顶丝就能微调执行块的初始位置，适配不同厚度工件的压紧需求。执行块上预留了多组螺纹安装孔，可以根据实际工况加装压头、夹爪、推块等不同的末端作业件，不需要改动主体结构就能快速切换作业功能。从安装边界来看，整套机构的横向宽度由双导向轴的中心距决定，纵向伸出长度随气缸行程变化，

　　选型时需要预留气缸缩回状态下的尾部空间，避免气缸尾端的调节螺栓与设备其他部件发生干涉；立板的厚度经过校核，在气缸满行程输出推力的状态下不会出现明显形变，保证动作位置的重复精度。实际应用中，这类结构常搭配磁性开关使用，在气缸的两个行程极限位置检测信号，接入设备的PLC控制系统就能实现动作的自动化循环，不需要额外加装外置的行程检测开关，简化布线难度。导向轴表面做了硬化处理，长期往复运行的磨损量极小，直线轴承采用自润滑衬套款式，日常维护只需要定期清理表面的铝屑、灰尘即可，不需要频繁加注润滑脂，适配多粉尘的车间作业环境。结构上没有冗余的复杂零件，所有加工件都是常规的板类、轴类零件，加工精度要求集中在导向轴安装孔的平行度、

　　立板安装面的平面度上，普通的铣削、钻削设备就能完成加工，制造成本可控，备件替换难度低。在压装工位使用时，执行块的端面可以加装聚氨酯垫，避免硬接触刮伤工件表面；在推料工位使用时，可以在执行块侧面加装导向挡边，防止物料推送过程中偏移；在定位工位使用时，可以配合工位上的定位销，完成工件的精准压紧定位，整套结构的拓展性较强，能覆盖多数小载荷直线往复执行的工位需求。
