户外庭院单侧靠墙遮阳凉棚结构设计

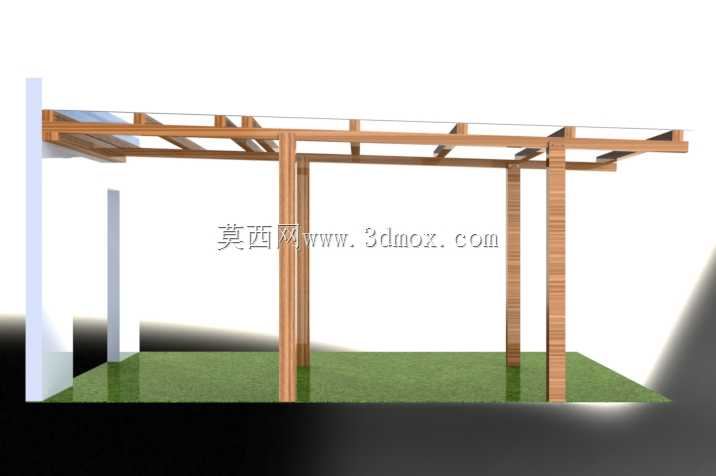

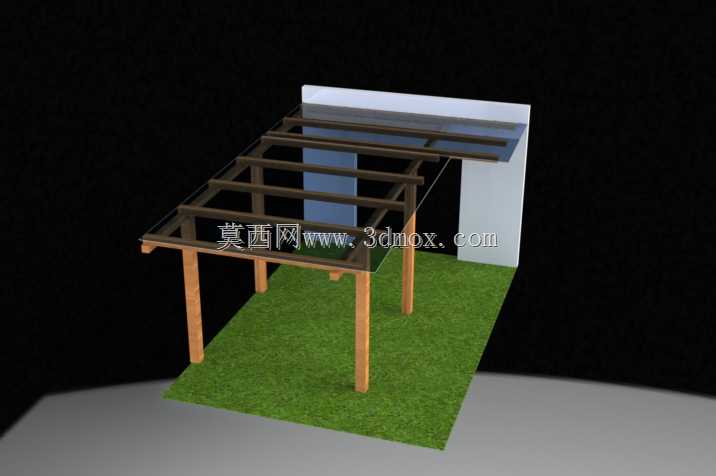

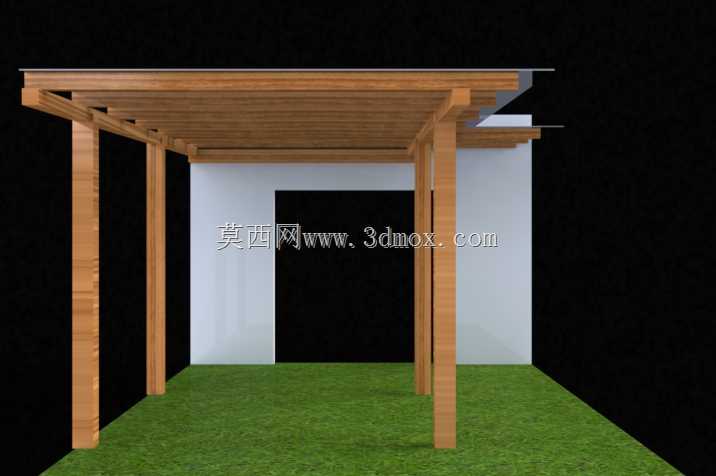

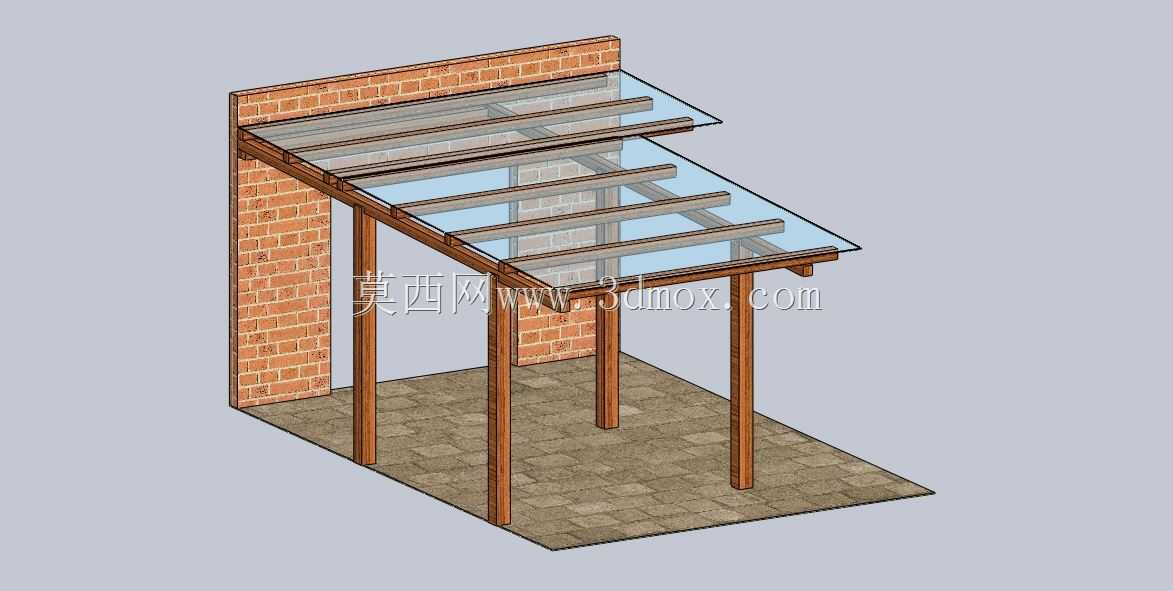

　　这款单侧靠墙式凉棚主要适配住宅庭院、商业外摆区、园区休憩角这类半开放户外场景，核心用途是为下方区域提供遮阳挡雨的半遮蔽空间，相比独立式凉棚，它依托现有墙体做结构支撑，能大幅减少立柱占用的地面面积，尤其适合面宽有限的狭长型户外区域，比如住宅侧院、商铺沿街外摆区这类一侧有建筑墙体的场地，不会过多挤占通行或活动空间。从结构设计逻辑来看，整体采用悬挑结合立柱支撑的混合受力体系，靠墙一侧的顶部主梁直接通过膨胀锚栓与建筑墙体的结构梁或实心砌体连接，承担顶部棚架近四成的竖向荷载，外侧则设置三根等径圆柱立柱，立柱底部通过预埋法兰盘与下方硬化地面固定，立柱顶端与棚架次梁做刚性连接，形成稳定的三角受力体系，既避免了全悬挑结构对墙体荷载要求过高的问题，

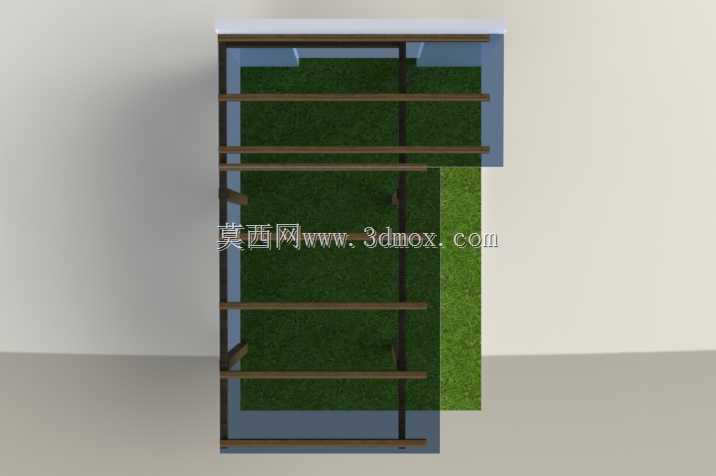

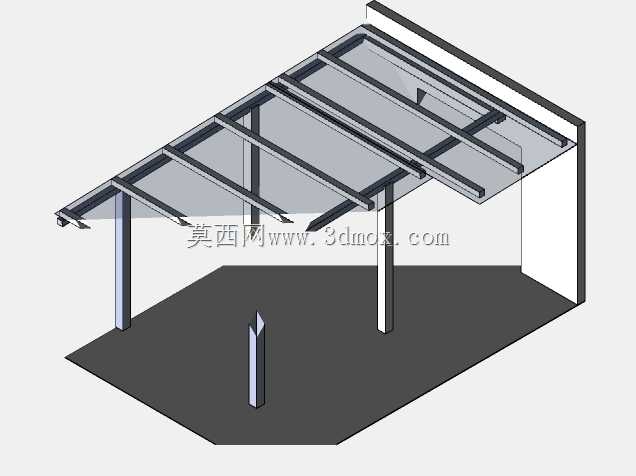

　　也比全落地四柱凉棚减少了一根靠墙侧的立柱，释放更多可用地面空间。顶部棚面采用带一定坡度的单坡设计，坡度控制在5%左右，刚好能满足雨水自然排放的要求，不会在棚面形成积水增加额外荷载，棚面下方设置多道平行的横向次梁，次梁间距根据常用的棚面覆盖材料尺寸设定，既可以适配阳光板、钢化玻璃这类硬质透光覆盖材料，也能更换为防腐木格栅、遮阳布这类半透光或不透光材料，适配不同场景的遮阳、采光需求。棚架下方的地面区域预留了标准的活动空间边界，整体横向跨度可根据实际场地调整，常规适配3米到4.5米的面宽，纵向进深控制在2米到3米区间，立柱高度统一设定为2.4米，符合成年人站立活动的净空要求，不会产生压抑感，

　　同时这个高度也能避免大部分强风天气下的风阻过大问题，提升户外使用的结构稳定性。在细节设计上，立柱与顶部梁架的连接节点采用隐藏式螺栓固定，外部做同色封盖处理，既保证连接强度，也避免外露螺栓长期淋雨产生锈蚀影响外观与结构寿命，靠墙一侧的主梁与墙体接触面设置了通长的橡胶止水带，能防止雨水顺着墙体与梁架的缝隙渗入墙面，避免长期使用后墙体出现渗水返潮的问题。立柱底部的法兰盘固定点要求地面硬化层厚度不低于10厘米，固定膨胀螺栓的埋深不低于8厘米，若安装在草地或软质地面上，需要提前做独立混凝土基础，基础尺寸不小于303040厘米，保证立柱的抗倾覆能力满足户外使用要求。棚面的次梁上预留了通用的安装孔位，后期加装照明灯具、遮阳帘导轨、

　　爬藤架牵引丝都不需要额外打孔破坏结构，方便用户根据实际使用需求做功能拓展，比如在庭院场景下可以在次梁上加装串灯、吊扇，在外摆区场景下可以加装侧挂遮阳帘，提升不同天气下的使用体验。从结构受力校核的角度，这款凉棚的顶部恒载按照覆盖阳光板加自重在0.3kN/㎡计算，活载按照常规户外0.5kN/㎡的积雪、检修荷载取值，配合选用的常规型材规格，整体结构安全系数能达到1.8以上，满足大部分非极端天气地区的户外使用要求，不需要额外做结构加固。
