异形铰接式机械连接固定支座结构

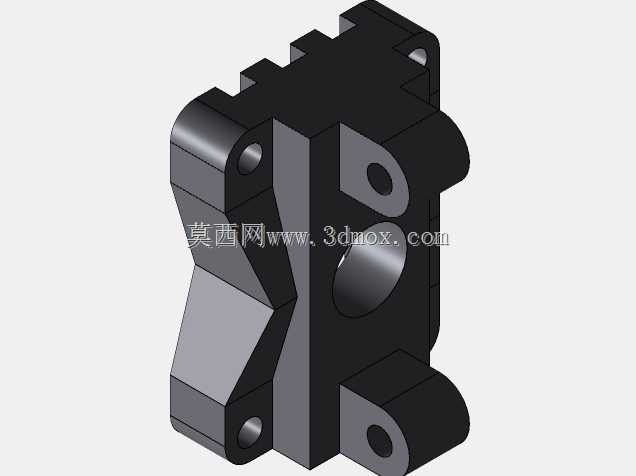

　　这类异形铰接支座常应用在中小型工装夹具的定位模组、轻工自动化输送线的侧装导向单元、以及小型专用设备的执行件连接端，作为力传递与位置约束的核心承载构件，它不需要承担大吨位冲击载荷，但对安装定位的重复精度、铰接转动的顺畅度有明确要求。从结构细节来看，主体采用一体化铸造成型后做机加工的工艺路线，底部的齿状卡合结构是为了适配安装基面的齿条式调节槽，无需额外加工定位孔就能快速调整支座的横向安装位置，调整到位后通过底部两侧的沉头安装孔穿入螺栓完成锁紧，这种设计省去了安装时反复配打孔位的工序，在多工位可调工装里能大幅缩短换型调整的时间。上部的两个带孔凸耳是铰接配合面，两个凸耳的同轴度公差控制在0.02mm以内，孔内预留了衬套安装余量，

　　实际装配时可以压入铜基自润滑衬套，降低铰接销轴转动时的磨损，延长构件的维护周期；两个凸耳中间的镂空槽是为了给配套的摆杆类零件留出摆动空间，避免运动过程中出现结构干涉，同时也能减少支座整体的用料重量，在满足刚性要求的前提下降低材料成本。中部的大直径沉孔是定位安装面，用来配套安装轴套类零件或者作为传感器的安装避让位，孔底的平面度要求达到Ra1.6，保证配套零件安装后不会出现偏斜。侧面的两个小孔是辅助安装孔，可以用来安装限位挡块或者接油管路，给铰接位置提供定期润滑的通道。设计这类构件的时候，首先要核算安装边界的尺寸：底部安装面的总长度要适配常用的工业铝型材槽宽或者钢板调节槽的间距，凸耳的高度要保证配套摆杆摆动到最大角度时，

　　边缘和支座主体的间隙不小于3mm，避免运动时出现剐蹭；壁厚设计上，主体承载区域的壁厚保持在6-8mm，凸耳位置因为要承受铰接的径向力，壁厚加厚到10mm，同时在凸耳和主体连接的位置做了R3的圆角过渡，避免应力集中导致长期受载后出现开裂。实际选型应用时，要注意铰接孔的直径和配套销轴的配合公差，一般采用H7/h6的间隙配合，保证转动灵活又不会出现过大的旷量；底部安装螺栓的规格要根据实际承受的倾覆力矩来选，常规工况下采用M6的内六角螺栓就能满足锁紧力要求，如果是有振动的使用场景，还要在螺栓位置加装防松垫圈。这类支座的外形没有规则的对称面，建模的时候要先搭建整体的骨架线，确定各个安装孔的位置、凸耳的高度、底部卡齿的间距，再通过拉伸、切除、

　　圆角命令逐步细化结构，建模过程中要注意各个配合面的拔模角度，因为是铸件毛坯，非加工面要留出1.5°的拔模斜度，方便铸造脱模；加工面要预留1.5-2mm的机加工余量，保证后续铣削、铰孔工序能达到设计的公差要求。和常规的方形支座相比，这种异形结构的优势在于把多个连接功能集成在单个构件上，不需要额外拼接多个零件就能完成铰接、定位、可调安装的多重需求，减少了装配环节的累积误差，也让整体结构更加紧凑，在空间受限的设备内部安装时优势更明显。日常维护中，只需要定期通过侧面的注油孔给铰接衬套加注润滑脂，检查底部安装螺栓的锁紧力矩，就能保证长期稳定运行，不需要频繁更换构件。
