软体家具功能转换支撑铰链结构

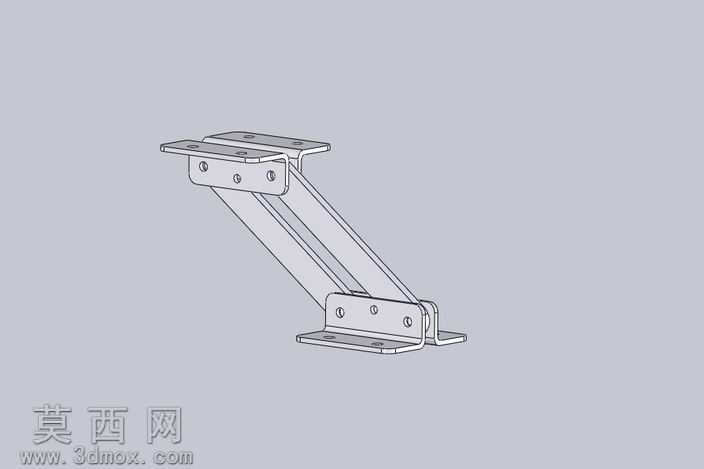

本作品为软体家具功能转换用支撑铰链结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循五金冲压件的加工工艺逻辑，对每一处板材折弯、冲孔、翻边特征都做了精准的参数还原，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用双平行连杆的结构布局，上下两端分别设置带安装孔的固定基板，上端基板用于连接家具活动功能部件，下端基板用于固定在家具主体框架上，连杆与基板之间通过铰接轴实现转动连接，铰接位置预留了标准紧固件的装配间隙，可适配常规规格的铆钉或螺栓连接件。建模阶段对板材的厚度做了统一设定，所有折弯处都添加了符合冲压工艺要求的内R角，避免出现工艺无法实现的尖锐直角特征，安装孔的位置、孔径都按照家具五金的通用安装标准设置，保证该结构件可直接适配常规软体家具的安装尺寸需求。材质设定上，主体结构采用冷轧钢材质，表面做镀锌防锈处理，渲染阶段还原了金属材质的哑光金属质感，对铰接位置的转动配合间隙做了可视化呈现，清晰展示结构的活动行程范围。该结构的设计思路围绕软体家具的功能转换需求展开，可实现沙发、软床等家具从坐卧状态到躺卧状态的角度切换支撑，双连杆的结构设计保证了转动过程中的稳定性，避免活动部件出现侧偏、晃动的问题，同时结构整体承重性能优异，可承受日常使用中的常规载荷，铰接位置的结构设计预留了润滑空间，可长期保证转动的顺畅性，不会出现卡滞、异响的问题。建模过程中对所有零件都做了独立的参数化特征管理，可根据不同家具的尺寸、承重需求快速调整板材厚度、连杆长度、安装孔位等参数，无需重新搭建整体结构，大幅提升了衍生设计的效率，模型装配过程中添加了合理的装配约束，可直接在三维软件中模拟结构的转动过程，验证活动行程内是否存在干涉问题，提前排除设计缺陷。
