仿生蜘蛛形态内燃动力装置结构设计

　　这款仿生蜘蛛形态的内燃动力装置，最初的设计构想来源于多足行走设备在复杂非结构化地形的通行需求，常规轮式、履带式移动载体在沟壑、碎石、垂直障碍较多的野外作业场景中，通行效率会大幅下降，甚至出现卡滞、托底无法行进的问题，而多足仿生结构可以依托多点离散支撑的特性，灵活调整支撑点位置与机身姿态，适配落差较大的不平整地面，在地质勘探、灾后狭窄空间搜救、复杂地形管线巡检这类场景中，这类动力承载结构有明确的应用空间。

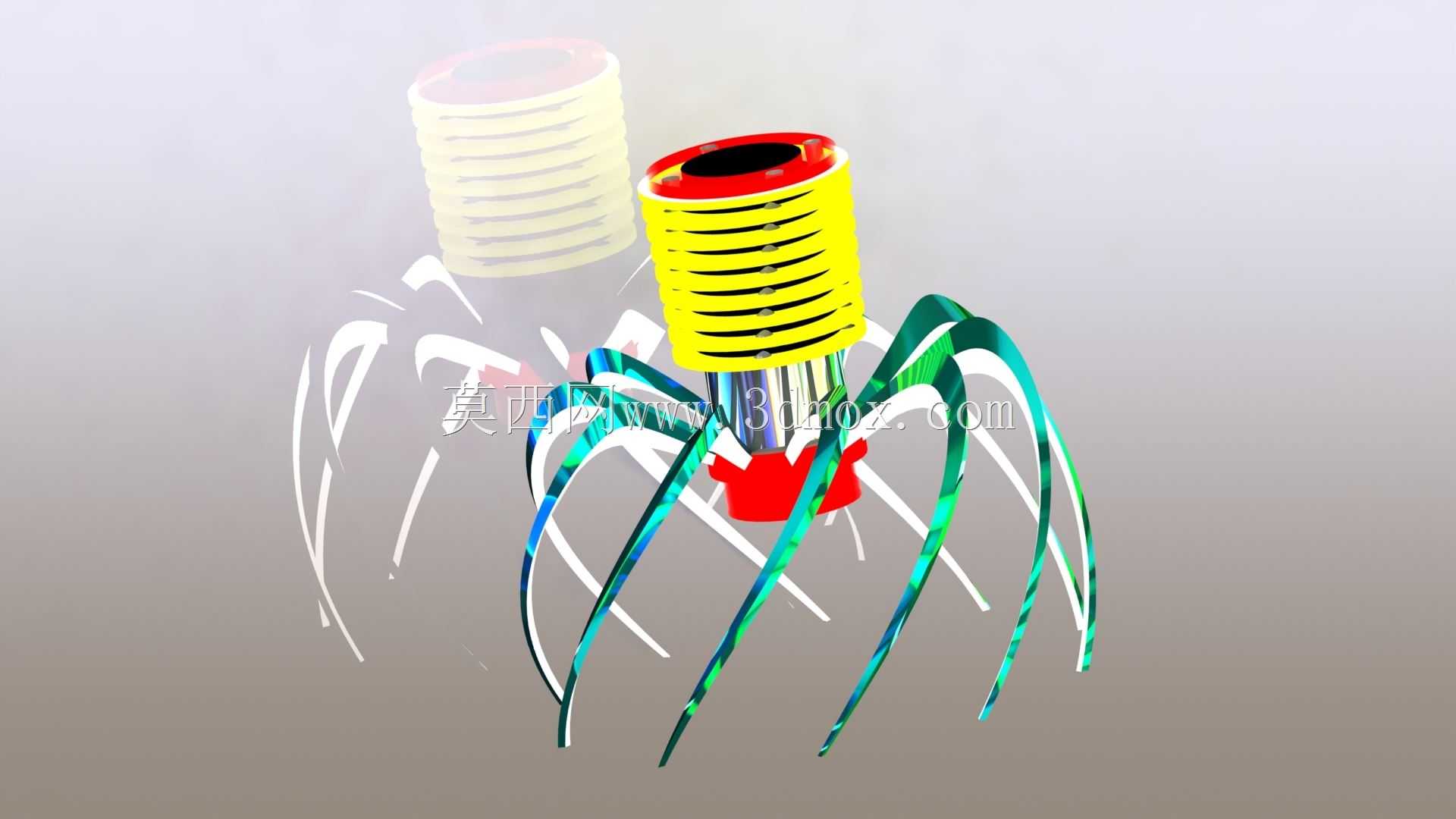

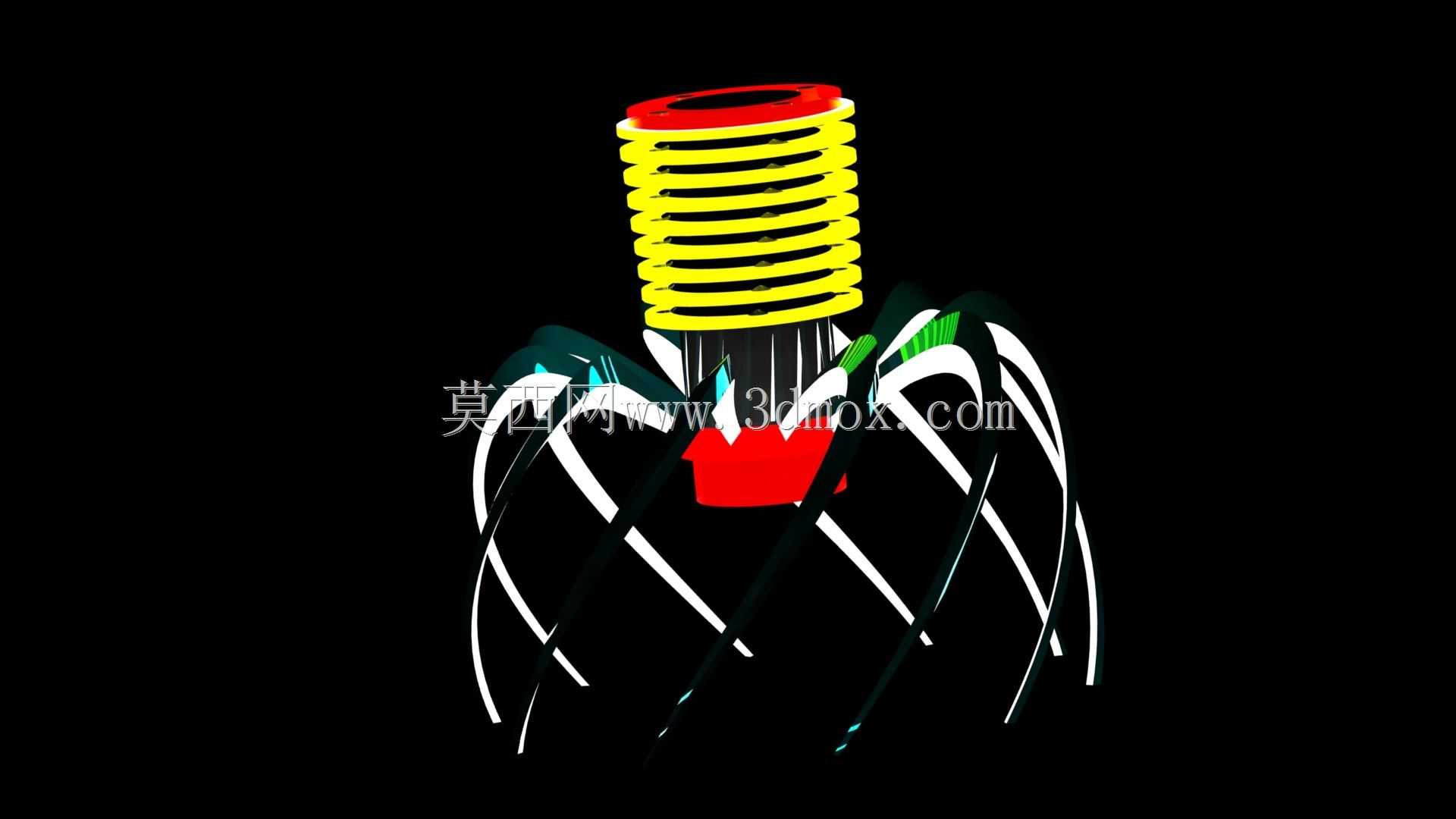

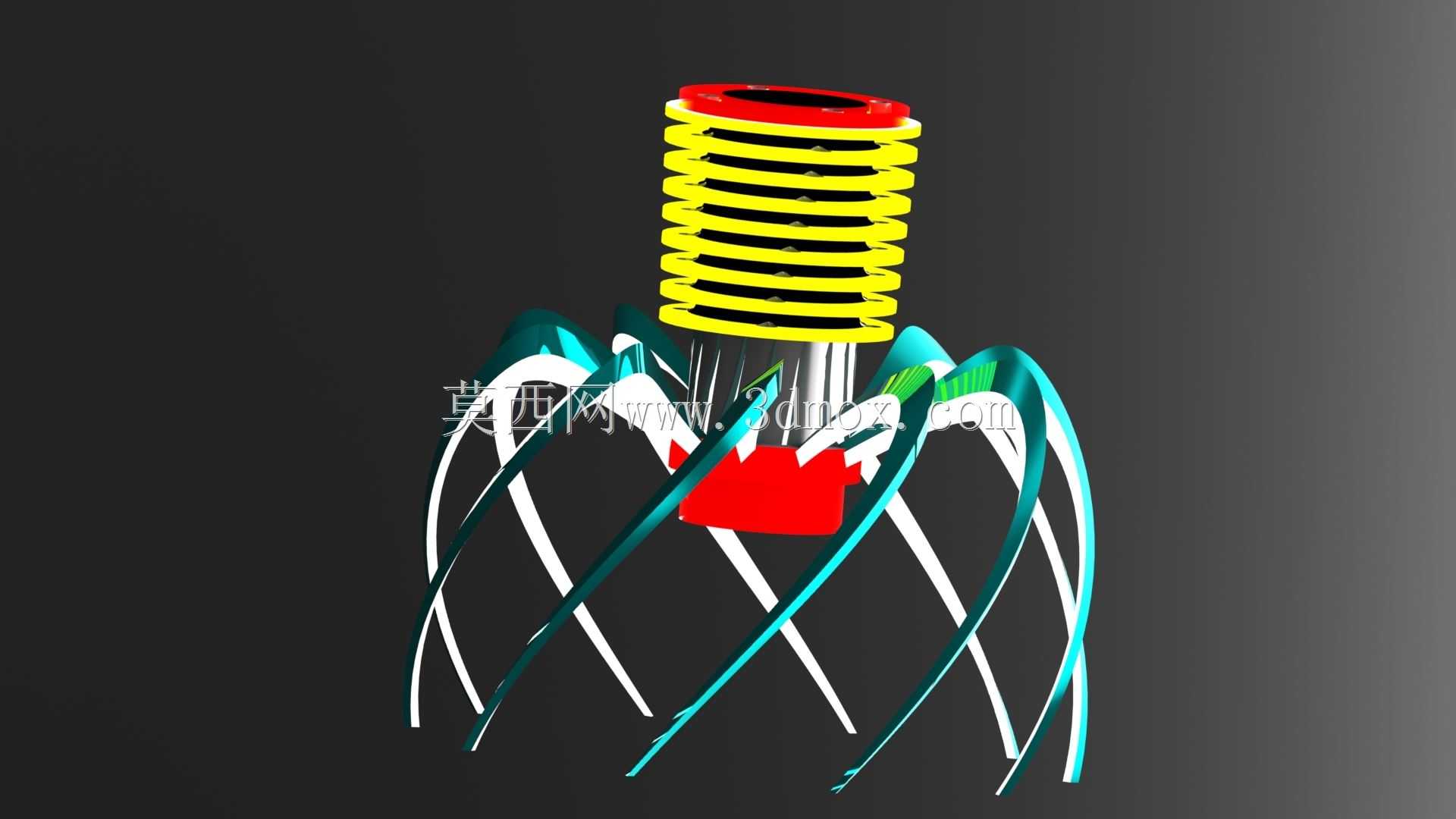

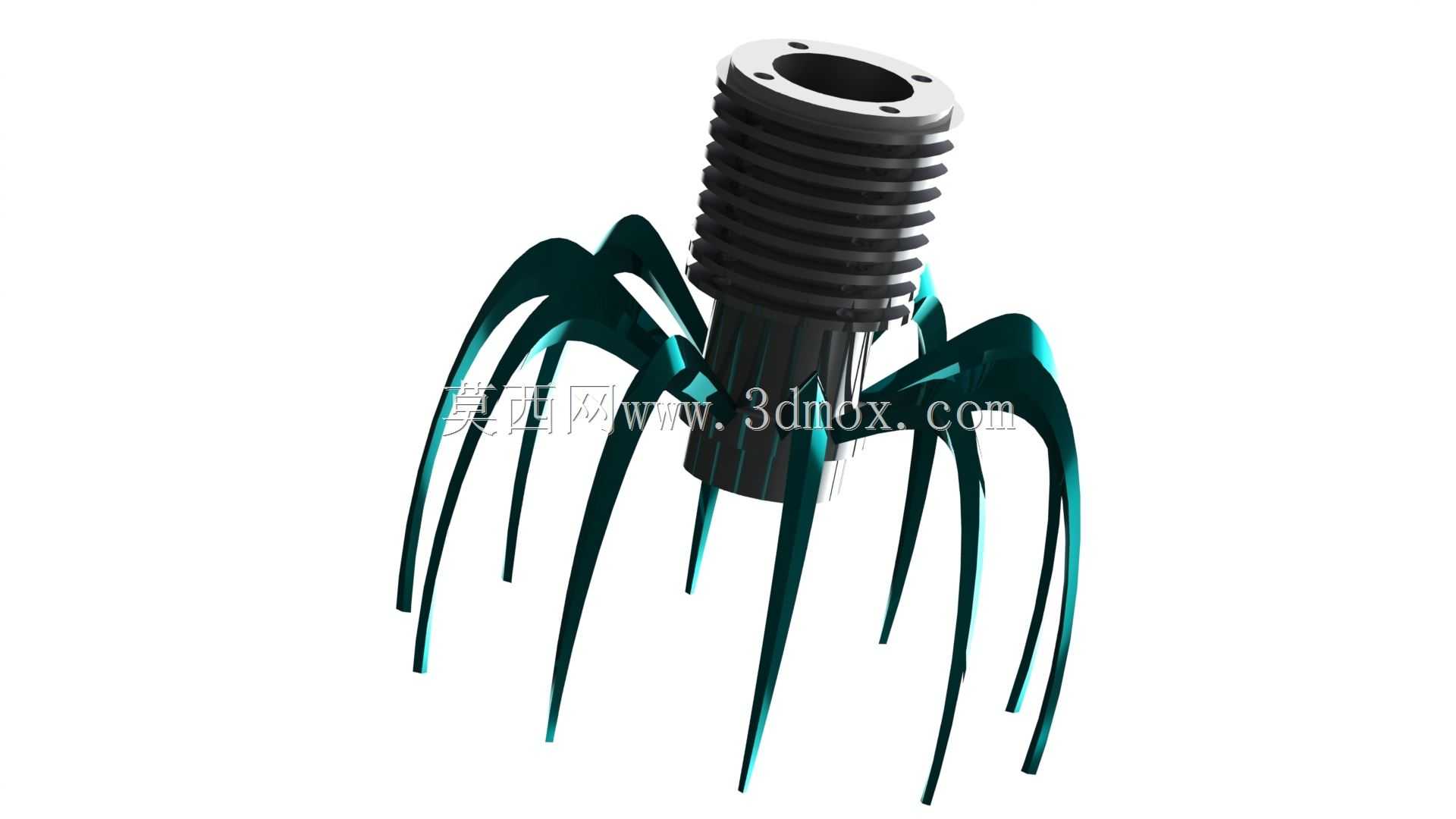

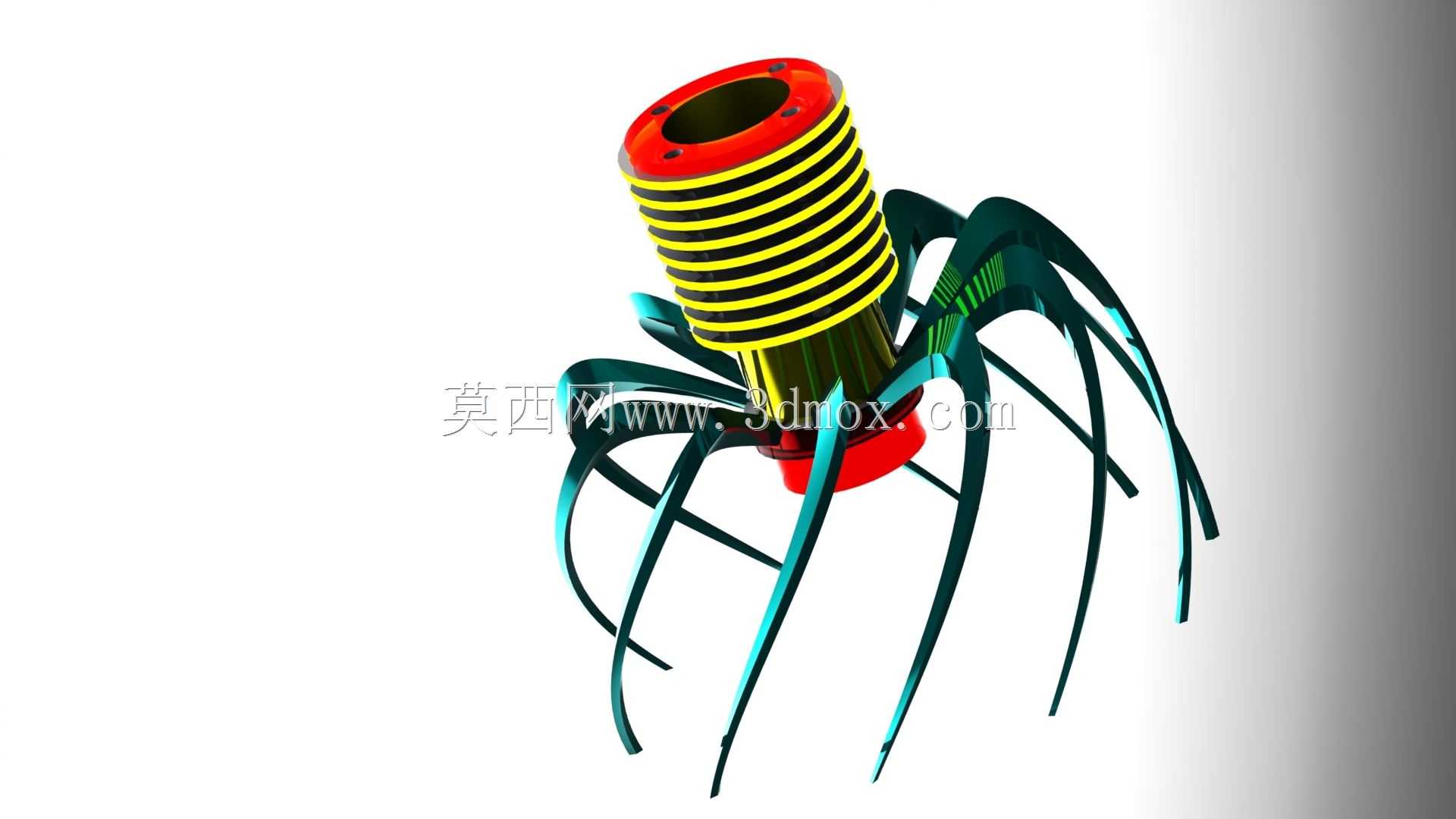

　　从结构布局来看，核心动力段采用立式单缸内燃单元的排布逻辑，上部的环形散热鳍片沿缸体周向等距布置，鳍片的厚度、间距经过热仿真校核，保证内燃单元持续工作时的热量可以通过自然对流快速散出，避免缸体温度过高导致的动力衰减、密封件老化加速问题；缸体上下端的连接法兰做了加厚处理，法兰周向预留的紧固孔位可以匹配不同规格的缸盖、曲轴箱连接需求，也为后续加装排气、供油辅助模块预留了安装接口。下部的八组行走支腿采用对称辐射状排布，每一组支腿都做了分段式铰接设计，支腿的曲面弧度经过运动干涉校核，保证所有支腿在全行程摆动过程中不会与中心缸体、相邻支腿发生运动碰撞，支腿末端的收窄结构可以在支撑时嵌入地面缝隙，提升复杂地形下的抓附稳定性，避免行走过程中出现打滑侧翻的问题。

　　设计过程中优先考虑了动力单元与行走机构的集成度，将内燃单元的输出轴直接布置在机身中心位置，动力通过中心的分动结构传递到每一组支腿的铰接驱动端，省去了额外的传动连接结构，既压缩了整体设备的体积，也降低了长距离传动带来的功率损耗。支腿的材质选用上兼顾了结构强度与轻量化需求，曲面造型既可以分散支撑时的结构应力，避免应力集中导致的支腿断裂问题，也能减少行走过程中的风阻影响。

　　安装边界方面，整体结构的外接轮廓以中心缸体轴线为圆心呈对称分布，所有支腿处于最大伸展状态时的外接圆直径为常规同功率单缸内燃单元长度的1.8倍，支腿完全收拢时的外接轮廓与缸体外径基本持平，方便设备的收纳转运；缸体顶部的接口位置预留了足够的操作空间，后续加装燃油箱、点火模块、控制元件时不会被支腿结构遮挡，日常维护时可以直接在机身顶部完成耗材更换、参数调整操作，无需拆解外围的行走支腿结构。

　　从实际功能落地的角度，这款结构既可以作为独立的微型移动动力源，为搭载在机身顶部的勘探、检测模块提供持续的电力与行进动力，也可以作为多足行走设备的动力承载平台，根据不同的作业需求更换上部的功能模块，比如加装采样机械臂完成野外地质采样，加装探测模块完成灾后废墟内的生命探测作业。结构设计过程中没有采用冗余的装饰性结构，每一处曲面造型、每一个连接结构都服务于散热、运动避让、结构强度提升的实际工程需求，比如支腿表面的加强筋结构沿支腿受力方向布置，在不增加支腿壁厚的前提下将支腿的抗弯强度提升了40%以上，缸体表面的环形鳍片除了散热功能外，也可以作为结构加强筋提升缸体的径向抗形变能力，避免内燃单元工作时的往复振动导致缸体变形。

　　在运动逻辑的匹配上，八组支腿采用对角步态的行进控制逻辑，行进过程中始终有四组支腿处于支撑状态，保证机身的稳定性，即使在坡度30度以内的倾斜路面上，也可以通过调整支腿的伸展长度保持缸体处于水平状态，保证内燃单元的润滑、供油系统正常工作，不会因为机身倾斜过度出现动力中断的问题。支腿的铰接点位置经过反复优化，驱动支腿摆动所需的扭矩控制在较小的区间内，降低了对分动结构输出扭矩的要求，也让内燃单元的动力输出可以更多分配给上部搭载的功能模块，提升整体设备的作业能力。
