开式螺旋拉紧索具结构三维设计

　　在起重吊装、线缆张紧、钢结构拉接、索道架设、舞台桁架固定这类需要精准控制张紧力的工程场景里，这类开式螺旋拉紧构件是不可替代的受力连接件，日常也常被行业内称作开式花兰，和闭式结构相比，它的调节行程可视化程度更高，现场安装时能直观判断螺纹啮合长度，避免啮合不足留下受力隐患。

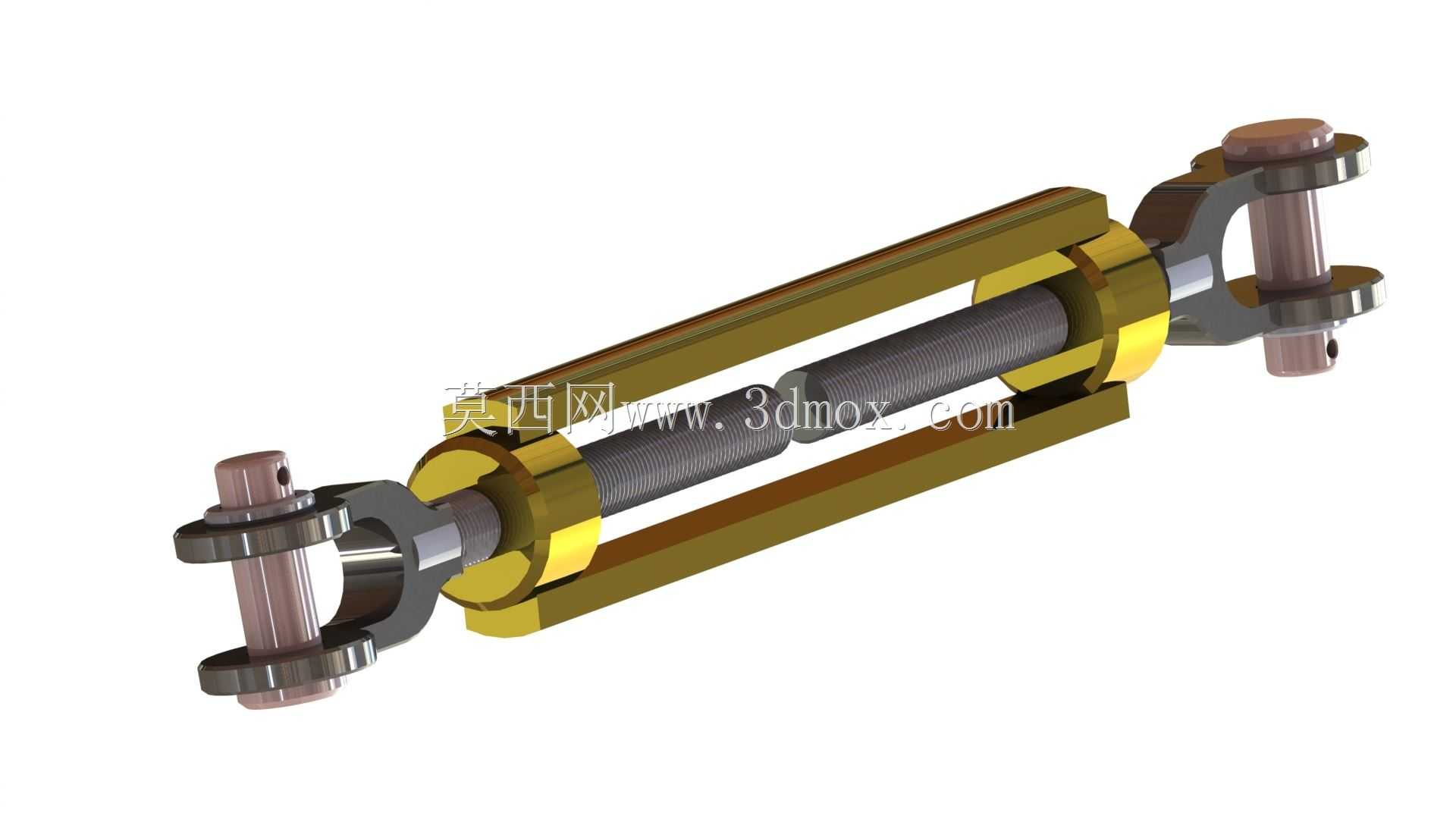

　　从结构功能来看，整个构件的核心受力路径是两端叉形接头-中部框架-调节螺杆，两端的叉形接头通过带孔销轴和外部被连接件铰接，铰接结构可以抵消安装面的角度偏差，避免构件承受附加弯曲应力，这一点在户外钢结构、索道牵引这类安装基准存在偏差的场景里尤为重要，要是采用刚性连接，很容易在交变载荷下出现螺纹根部疲劳断裂。中部的开式框架是整个构件的受力主体，采用长槽型结构，既给螺杆的伸缩调节留出足够行程空间，又能通过两侧的平行臂承担拉伸载荷，相比管式封闭结构，开式框架的重量更轻，而且能随时观察内部螺杆的锈蚀、磨损情况，日常巡检的时候不用拆解就能判断构件状态，适合户外长期暴露的使用场景。

　　设计这类构件的时候，首先要确定的是额定工作载荷，根据载荷等级匹配螺杆的螺纹规格，螺纹采用梯形传动螺纹，相比普通三角螺纹，它的牙根强度更高，传动效率更适合频繁调节张紧度的工况，而且梯形螺纹的自锁性可以在调节完成后保持张紧力，不会因为振动出现松脱。两端叉头的销孔位置要和螺杆轴线保持同轴度，否则安装后会出现别劲的情况，不仅调节阻力变大，还会让螺杆承受额外的弯矩，降低整体承载能力。框架的两个侧壁厚度要经过拉伸强度校核，和两端螺杆的承载能力匹配，避免出现框架先于螺杆断裂的强度不匹配问题，同时框架两端和螺杆配合的螺纹段要做同轴度约束，保证两根调节螺杆在同一条轴线上，调节的时候不会出现卡滞。

　　安装边界方面，这类构件的最小安装长度是两端叉头销孔中心距在螺杆完全旋入框架时的尺寸，最大安装长度是螺杆旋出到安全啮合长度时的中心距，选型的时候要保证被连接件的安装间距落在这个调节区间内，不能靠过度旋出螺杆来凑长度，必须保证每端螺杆和框架的螺纹啮合长度不小于螺纹公称直径的1.5倍，这是工程上的安全红线。销轴的直径要和叉头耳孔间隙配合，间隙控制在0.1-0.2mm之间，既要保证铰接转动灵活，又不能因为间隙过大出现冲击载荷，销轴端部要配开口销防脱，避免作业过程中销轴窜出脱落。

　　实际使用的时候，张紧力的调节要对称进行，不要只拧一端的螺杆，要保证两端旋入框架的长度基本一致，让框架处于受力居中的位置，避免框架单侧受力过大。如果是用在有振动的工况，比如起重机械的拉索、振动设备的支撑拉接，还要在调节完成后在螺杆和框架的配合位置加装锁紧螺母，防止长期振动导致螺纹回转松脱。构件的所有受力表面都不允许有裂纹、折叠这类锻造缺陷，螺纹表面要光滑无毛刺，调节的时候转动顺畅无卡滞，表面做镀锌或者达克罗处理，适应户外潮湿、盐雾的腐蚀环境，延长使用寿命。

　　很多现场安装人员容易犯的错误是把这类拉紧构件当成承载构件超载荷使用，实际上它的作用是张紧调节，额定载荷是指允许的最大工作拉力，不能承受冲击载荷，也不能在构件上焊接其他附件，焊接产生的高温会破坏材料的热处理性能，导致构件受力断裂。建模的时候要注意螺纹的建模精度，虽然三维建模不用画出每一圈螺纹的细节，但是要准确标注螺纹的公称直径、螺距、旋合长度，还有两端叉头的销孔直径、开档宽度，这些都是现场安装直接用到的尺寸，一旦出错就会导致现场装不上，需要返工。另外框架的内槽宽度要比螺杆的外径大1-2mm，给螺杆的伸缩留出足够的间隙，避免加工误差导致螺杆和框架内壁摩擦，影响调节顺畅度。
