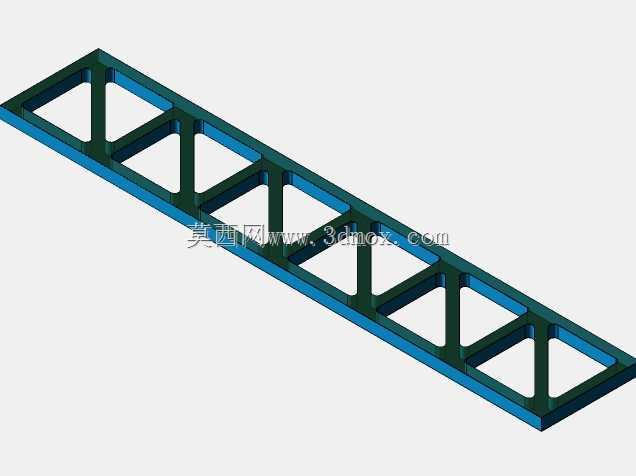

三角腹杆式桁架翼缘承重构件

　　在大跨度钢结构厂房的屋面承重体系、户外大型广告牌的支撑骨架、桥梁的横向连接构件以及起重设备的臂架结构中，这类带三角腹杆的桁架翼缘构件是承担轴向荷载与局部弯矩的核心部件。不同于实腹式型钢构件，该类桁架翼缘通过上下翼缘板配合间隔布置的三角斜向腹杆形成稳定的格构式受力体系，在同等材料用量下能获得更大的截面回转半径，大幅提升构件的长细比控制能力，尤其适用于跨度较大、对构件自重有严格限制的承重场景。从实际受力逻辑来看，上下通长的翼缘板主要承担整体弯曲产生的拉压轴力，间隔排布的三角腹杆则负责传递翼缘间的剪力，同时约束翼缘板的局部屈曲变形，避免薄壁翼缘在受压状态下出现失稳问题。设计这类构件时，首先需要根据应用场景的荷载组合确定翼缘板的宽度与厚度，

　　翼缘宽度需要匹配后续连接节点的安装尺寸，比如与桁架主弦杆连接时，翼缘外伸宽度要满足螺栓排布的边距要求，同时要控制翼缘的宽厚比在规范允许范围内，避免局部失稳先于整体强度破坏发生。腹杆的排布角度通常控制在45度到60度之间，这个角度区间下腹杆的传力路径最为顺畅，能减少节点处的应力集中，腹杆与翼缘的连接位置需要做等强处理，保证剪力传递的连续性，避免节点处出现应力突变导致的疲劳破坏。从安装边界来看，这类桁架翼缘的两端通常设置有连接端板，端板上的螺栓孔位需要与配套的主弦杆或相邻构件的孔位完全匹配，安装时需要保证构件的直线度公差，避免安装后产生附加弯矩，影响整体结构的受力性能。构件的截面高度需要根据跨度与荷载大小确定，在屋面檩条支撑场景中，

　　截面高度通常取跨度的1/40到1/50，既能保证足够的抗弯刚度，控制挠度在允许范围内，又不会占用过多的建筑净空。在户外使用场景下，构件的表面需要做防腐处理，腹杆与翼缘围成的三角空腔要避免出现封闭死角，防止积水积尘加速腐蚀，设计时可以在腹杆与翼缘的连接位置预留细小的排水孔隙，不影响结构强度的同时提升构件的耐候性。不同于普通的型钢构件，这类格构式桁架翼缘的自重更轻，运输与吊装难度更低，在高空作业场景下能有效降低起重设备的负载，同时构件的镂空结构能减少风荷载的作用面积，在户外高耸结构中使用时能大幅降低风振影响。在进行三维建模时，需要重点控制腹杆与翼缘的相贯线位置，保证焊接间隙符合工艺要求，避免出现干涉问题，同时要对节点位置做应力集中校核，

　　确保在最不利荷载组合下节点的应力水平低于材料的许用应力。这类构件还常被用于自动化仓储系统的货架主横梁、光伏电站的支架承重梁等场景，在这些场景中，构件的上翼缘通常需要预留安装孔位，用于固定后续的面板或其他附属部件，孔位的排布需要匹配通用的安装模数，提升构件的通用性。从加工工艺角度来看，翼缘板通常采用冷弯或热轧型钢加工，腹杆采用薄壁矩形管或角钢切割成型，通过焊接与翼缘连接成整体，加工时需要控制焊接变形，采用对称焊接的方式减少构件的侧弯与翘曲，保证成品的直线度符合安装要求。在实际选型时，需要根据具体的荷载条件验算构件的整体稳定性、局部稳定性以及连接节点的强度，不能仅凭经验选择截面参数，尤其是在有动荷载作用的场景，比如起重设备臂架、振动设备支撑结构中，还需要对构件做疲劳验算，避免长期交变荷载作用下出现疲劳断裂。
