六出口排气系统结构设计方案

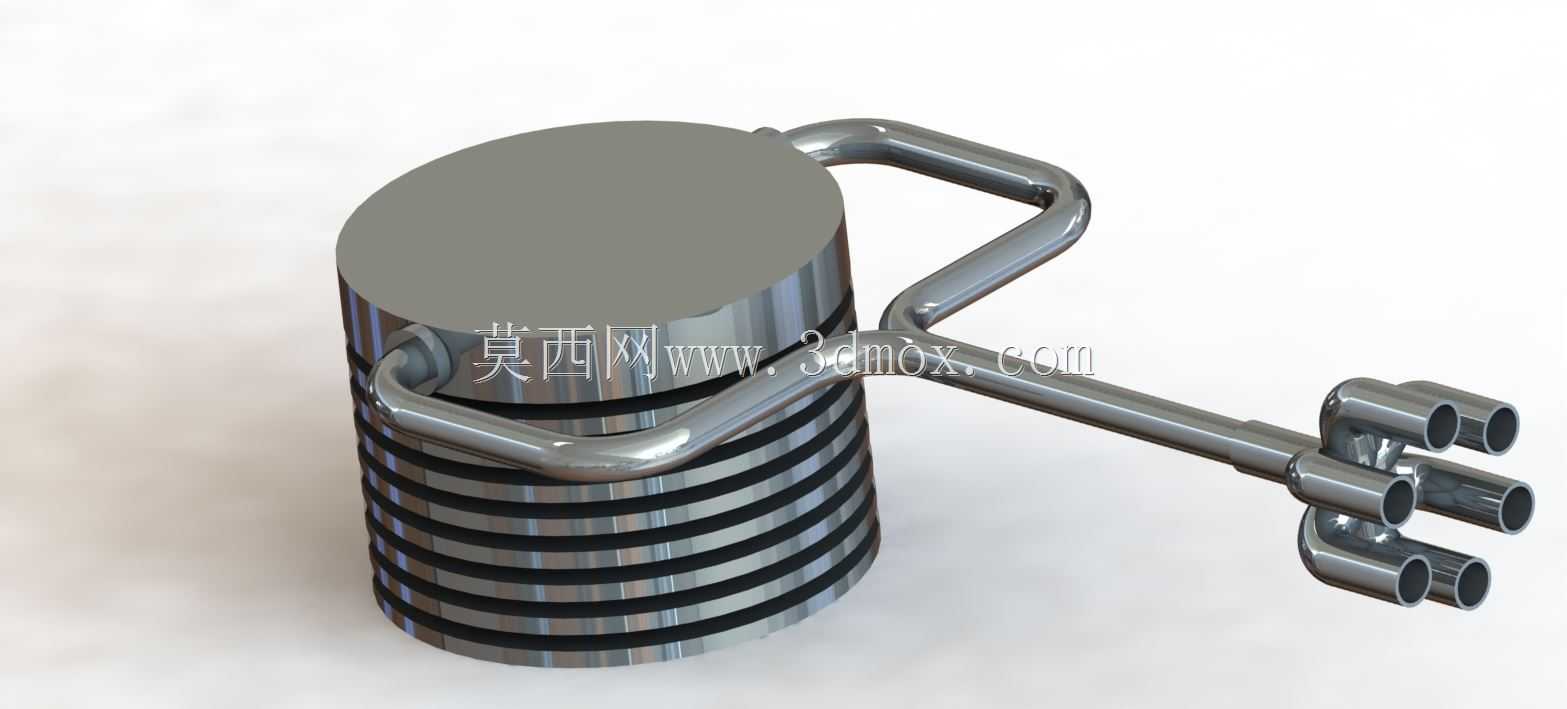

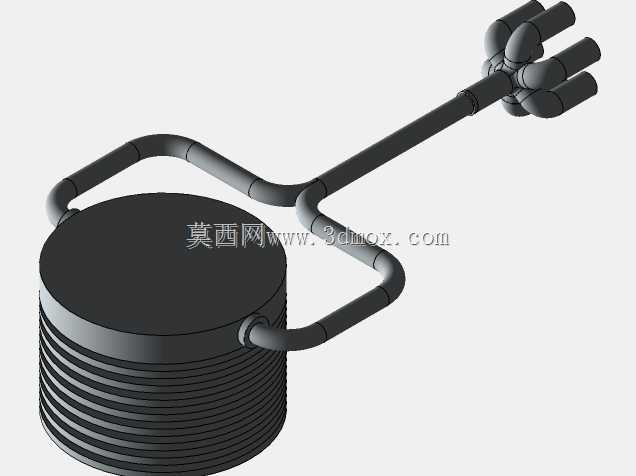

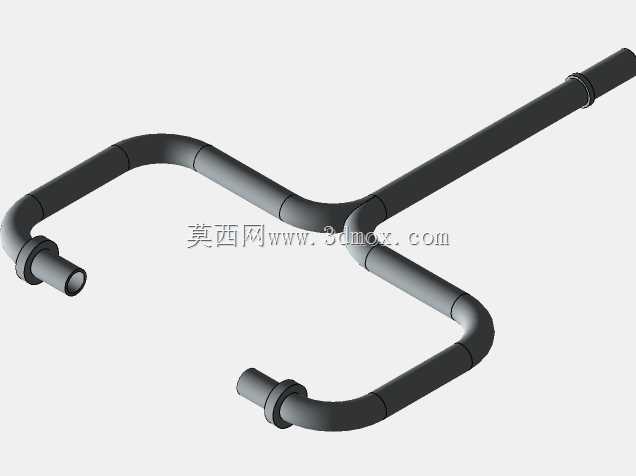

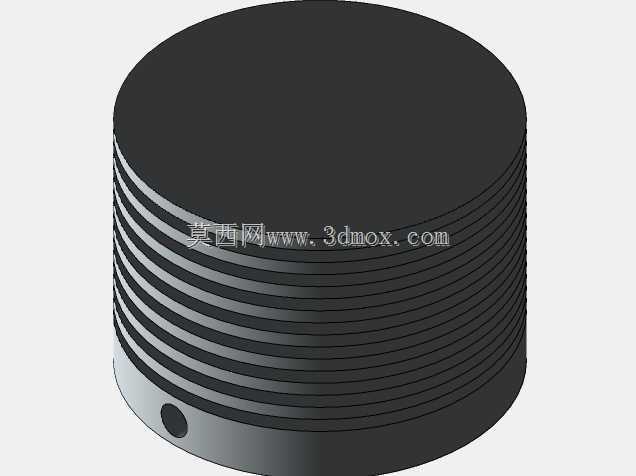

　　在小型动力设备、改装动力单元以及实验型动力测试平台的排气系统搭建场景中，多出口排气结构的设计一直是兼顾排气效率、结构紧凑性与布局合理性的核心环节。本次呈现的六排气口结构，核心作用是将动力单元燃烧室排出的高温高压废气，通过预设的导流路径分流至六个独立出口，在降低单管路排气背压的同时，让废气排出的气流分布更均匀，避免单出口结构下气流对冲带来的动力损耗。从功能特性来看，该结构采用圆柱形集气筒体作为核心汇流单元，筒体外侧设置环形散热鳍片结构，废气进入筒体后可通过鳍片与外界空气完成初步热交换，降低排出废气的初始温度，减少后续管路的热负荷；筒体侧部延伸出的金属弯管作为导流主管路，弯折处采用大圆弧过渡设计，避免直角弯折带来的气流阻力陡增，

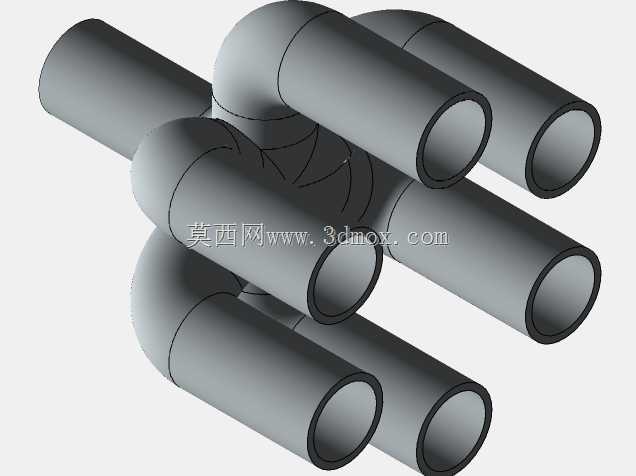

　　管路末端通过分叉结构均匀分出六个排气出口，每个出口的通径保持一致，确保各支路的排气流量偏差控制在工程允许范围内，不会出现某一管路气流过载、其余管路流量不足的问题。设计过程中，首先需要匹配动力单元的排气输出流量，计算集气筒体的有效容积：筒体直径需覆盖动力单元排气法兰的安装范围，筒体高度根据散热需求与安装空间边界确定，确保筒体安装后不会与周边的动力舱支架、线束、冷却管路产生干涉。管路的弯折角度经过反复校核，既要保证从筒体侧部引出的主管路能够顺畅延伸至排气出口端，又要让六个出口的排布位置符合设备外侧的安装空间要求，出口端采用平行排布的方式，每个出口的端面保持齐平，便于后续对接排气尾管或者外接尾气收集装置。安装边界方面，

　　集气筒体的底部设置有与动力单元排气端对接的安装法兰面，法兰面的平面度需要满足密封要求，避免高温废气从连接缝隙泄漏；侧部的金属把手结构一方面可作为安装时的施力点位，方便操作人员对位安装与后期拆卸维护，另一方面也可作为辅助固定点位，通过卡箍或者支架与周边机架连接，降低设备运行过程中排气结构的振动幅度，减少连接部位的疲劳损耗。六个排气出口的中心距保持统一尺寸，既满足独立排气的气流独立性要求，又不会因为出口间距过大导致整体结构占用过多横向空间，适配紧凑型动力舱的布局需求。不同于常规单出口或者双出口排气结构，六出口的设计在分流过程中需要重点考虑各支路的流阻一致性，建模过程中对每一段管路的内壁曲率、分叉处的导流角度都做了平滑处理，

　　避免气流在分叉位置产生涡流，涡流不仅会提升排气背压影响动力输出效率，还会带来额外的排气振动与噪音。筒体外侧的环形鳍片除了散热作用外，也能提升筒体自身的结构刚度，降低高温下筒体受热变形的概率，延长结构的使用寿命。在实际应用场景中，这类多出口排气结构既可以用于小型多缸动力单元的排气系统改装，也可用于实验室动力测试台架的废气分流收集，通过六个出口分别对接尾气检测传感器，能够更精准地采集不同支路的排气参数，为动力单元的燃烧效率测试提供数据支撑。设计时也充分考虑了加工工艺性，所有管路的弯折半径都符合常规金属弯管设备的加工能力范围，筒体与管路的连接位置采用焊接坡口预留设计，便于后期焊接加工时保证连接强度与密封性，不需要额外定制特殊加工刀具或者工装，降低生产制造成本。整体结构没有冗余的设计元素，每一处结构都对应明确的功能需求：集气筒体负责汇流与初步散热，弯管负责导流路径规划，六出口负责均匀分流排气，侧部把手兼顾安装操作与辅助固定，鳍片结构兼顾散热与结构强化，各部分结构协同配合，在有限的安装空间内实现高效、稳定的排气分流功能。
