杠杆式手动投掷作业执行机构结构

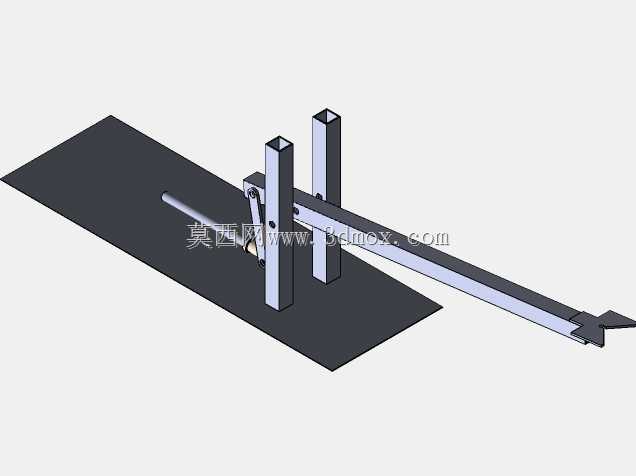

　　该机构属于手动驱动的机械式投掷执行结构，主要应用在小型物料定点投放、教学演示实验装置、简易弹射作业工位等场景，无需外接动力源，完全依靠人力操作即可完成待投掷物件的推送与释放动作，适合无供电条件的户外作业场景、实训教学演示场景以及小型非标设备的辅助投料工位使用。从结构组成来看，整套机构以一块矩形安装底板作为承载基础，底板上垂直固定两根平行布置的方钢立柱作为支撑构件，其中靠近操作端的立柱作为杠杆的旋转支点，另一根立柱作为动作限位与导向支撑，长条形投掷臂通过铰接轴安装在支点立柱上，臂身穿过两根立柱之间的预留间隙，末端设置箭头状的物件承托端头，操作端设置有握持段与复位联动结构，操作时向下按压操作端即可带动投掷臂绕支点向上抬起，

　　待臂身抬升到设定角度后，铰接位置的锁止结构自动脱开，投掷臂在惯性作用下快速前摆，将端头承托的物件沿水平方向投掷出去，松开操作端后，机构在配套复位构件的作用下自动回到初始待触发位置，可重复进行下一次投掷作业。设计过程中，两根立柱的间距经过反复校核，既要保证投掷臂摆动过程中不会与立柱发生运动干涉，又要为铰接点的锁止、复位构件预留足够的安装空间，支点位置的选取充分结合杠杆力臂配比，将操作端的力臂长度设置为投掷端力臂的2.7倍，操作人员仅需施加较小的下压力即可获得足够的投掷端初速度，降低长时间操作的劳动强度。安装底板上预留了多组螺栓固定孔位，可直接通过T型螺栓固定在铝型材工作台、钢制机架或者地面预埋板上，

　　整套机构的安装边界为底板的外轮廓尺寸，横向宽度适配常规工作台的台面宽度，纵向长度预留了投掷臂前摆的安全距离，安装时需保证投掷方向前方无遮挡构件，避免臂身摆动过程中发生碰撞。投掷臂采用矩形空心型钢加工而成，在保证结构刚度的前提下尽可能降低自身重量，减少动作过程中的惯性损耗，臂身与立柱接触的位置设置有耐磨衬套，长期往复摆动也不会出现臂身磨损、间隙变大的问题，端头的承托结构采用可拆式设计，可根据待投掷物件的外形尺寸更换不同规格的承托端头，适配不同大小、不同形状的投掷物料。整套机构的运动逻辑完全依靠纯机械结构实现，没有电气元件、气动液压元件的参与，故障率极低，日常维护仅需定期在铰接点涂抹润滑脂即可，适合在恶劣工况下长期使用，

　　在实训教学场景中，该机构可作为杠杆原理、机械运动学的演示教具，帮助学习者直观理解支点位置、力臂配比与输出动作的关联关系；在小型作业工位中，可作为辅助投料装置，将小型工件、标识件投掷到指定位置，替代人工伸手投放的操作，提升作业安全性。结构设计时充分考虑了加工工艺性，所有构件均采用常规型材与板材加工，无需特殊定制的异形零件，普通机加工车间即可完成整套构件的加工与装配，铰接轴采用标准圆柱销配合开口销固定，拆装维护十分便捷，复位构件的预紧力可通过端部的调节螺母进行调整，从而改变投掷臂的复位速度与触发力度，适配不同重量投掷物件的作业需求。
