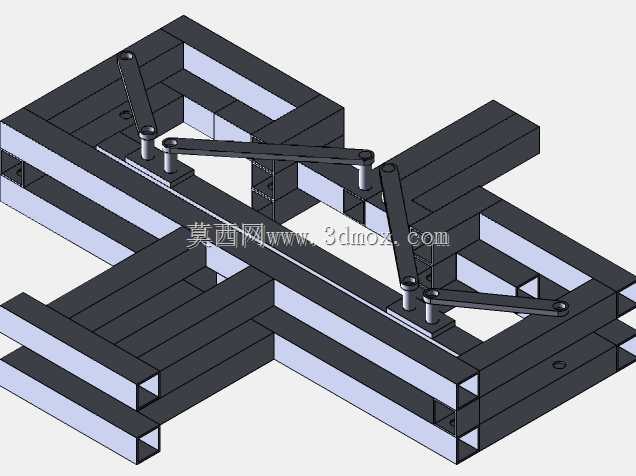

这套夹持机构的核心设计逻辑是依托滑块的直线运动配合连杆组的力传递,实现双侧夹臂的同步平行开合动作,可适配气缸、电动推杆、丝杆滑台等任意类型的线性驱动源,不需要额外配置同步分流阀或者双驱同步控制程序,单动力输入即可保证两侧夹持面的运动行程完全对称,避免偏载夹伤工件的问题。从实际应用场景来看,这类机构常被集成在自动化生产线的上料工位、工装变位机的工件固定端、分拣线的抓取执行端,针对方形、矩形等规则截面的工件夹持适配性极强,尤其是在板材、型材、盒装工件的转运、定位工序中,相比单臂摆转的夹爪,平行开合的动作不会产生夹持行程内的角度偏移,工件定位重复精度可以控制在0.1mm以内,完全满足普通机加工、装配工位的定位要求。

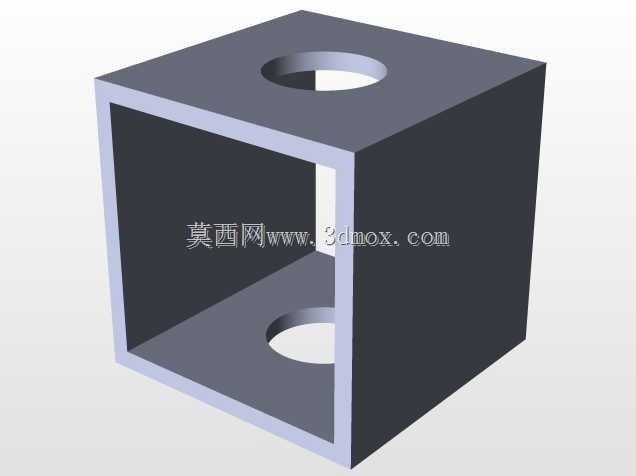

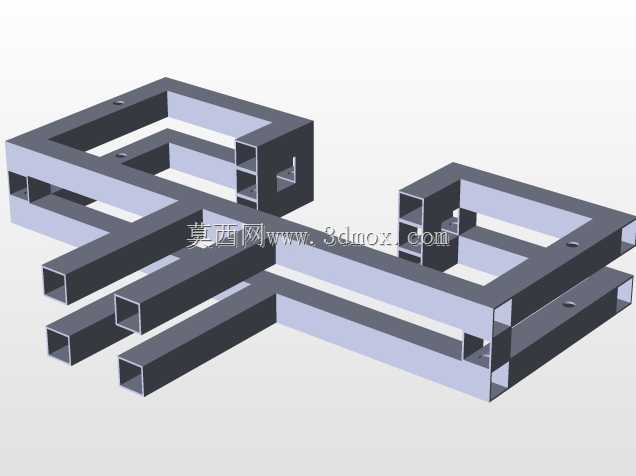

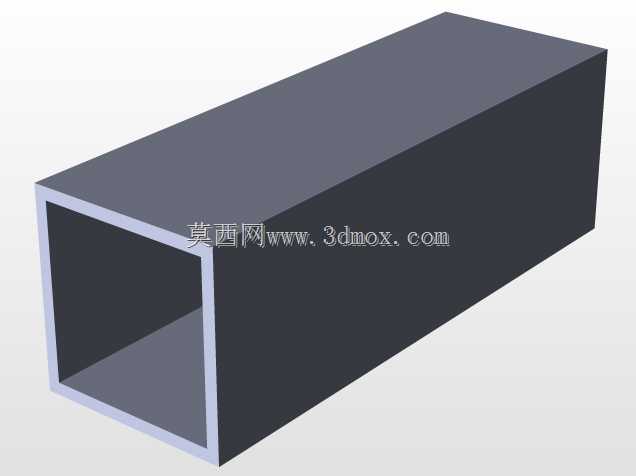

从结构设计细节来看,整套机构的基座采用标准铝型材或者方管焊接框架搭建,安装基准面预留了通用的T型槽或者螺栓安装孔,不需要额外加工定制安装底板,可直接固定在现有工作台面或者机械臂末端法兰上,安装边界的长宽尺寸可根据实际夹持工件的尺寸调整连杆长度与滑块行程,常规适配100-500mm宽度范围的工件夹持,单臂夹持行程可通过调整驱动端的限位块灵活设定,不需要更换核心结构件。连杆与滑块、夹臂的连接位置均采用标准销轴配合自润滑衬套,转动副的间隙控制在0.05mm以内,长期往复运行不会出现明显的旷量,维护时仅需定期在衬套位置涂抹润滑脂即可,没有复杂的液压或者气动密封件,故障率远低于同行程的液压夹爪。

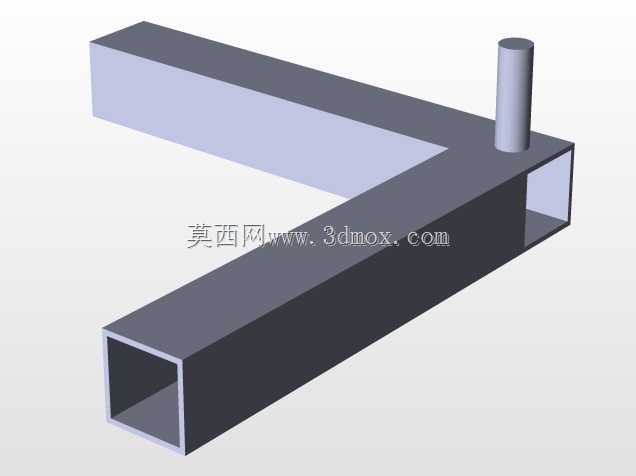

设计过程中特意将驱动端的安装位置设置在机构的中心对称轴线上,线性驱动的输出力通过中心滑块均匀分配到两侧的对称连杆组上,力传递过程中两侧的受力偏差不超过5%,夹持力大小可直接通过调整线性驱动源的输出参数控制,不需要额外增设力反馈元件即可实现稳定夹持,针对表面易刮伤的工件,还可以在夹臂的夹持面加装聚氨酯或者橡胶垫,不需要改动原有结构的安装孔位。整套机构的运动部件全部做了等强度设计,滑块采用线性导轨导向,相比光杆导向的结构抗偏载能力提升40%以上,即使工件放置位置存在小幅偏移,夹持过程中也可以通过两侧的同步运动自动导正工件位置,省去了上料前的精准定位步骤,可有效缩短工位的动作节拍。
在实际选型适配时,若用于大重量工件的夹持,仅需更换对应直径的连杆销轴以及加厚的滑块安装板,即可将单组机构的夹持负载提升至50kg以上,不需要重新设计整体结构;若用于洁净车间的轻载工件抓取,可将金属材质的连杆更换为高强度铝合金材质,整体重量可降低60%,适配协作机器人的末端负载要求。机构的所有运动轨迹均在基座框架的轮廓范围内,没有外伸的运动部件,运行过程中不会与周边的设备、管线产生干涉,安全防护门槛更低,不需要额外加装外围的防护罩即可满足普通车间的安全运行要求。
