双工位同步连杆式夹持工装结构

项目分类:工装 发布时间:2022-01-04 ID:488366
  • 双工位同步连杆式夹持工装结构
  • 双工位同步连杆式夹持工装结构
  • 双工位同步连杆式夹持工装结构
  • 双工位同步连杆式夹持工装结构
  • 双工位同步连杆式夹持工装结构
  • 双工位同步连杆式夹持工装结构

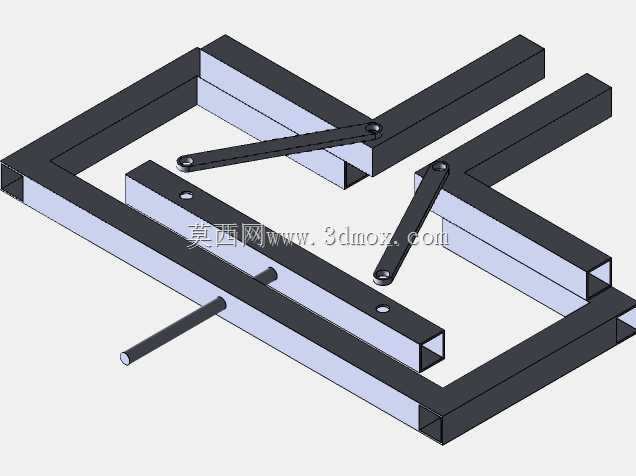

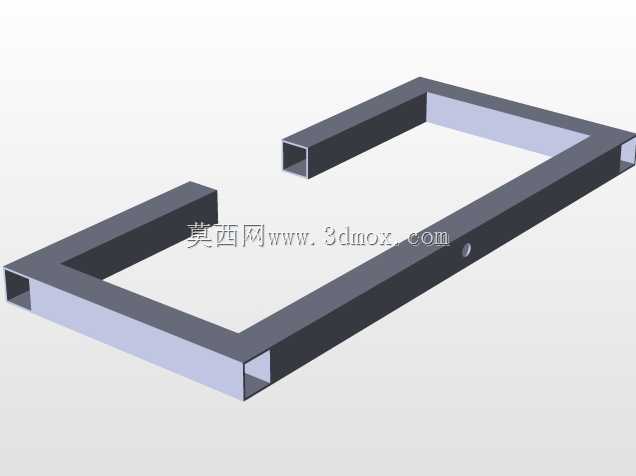

  这套夹持结构采用对称式连杆联动设计,核心解决双工位加工场景下的同步夹紧需求,常见于小型五金件冲切工位、电子元器件组装定位、长条型材端面加工的辅助装夹环节,区别于传统单工位虎钳的单点夹紧逻辑,该结构通过单动力输入即可实现两侧夹块的同步对中动作,能有效避免工件装夹时的偏移问题。从结构布局来看,整体采用矩形方管焊接作为基础承载框架,框架的两条平行长边作为夹块的滑动导向轨道,夹块与轨道之间采用间隙配合设计,预留0.02-0.05mm的滑动间隙,既保证滑动顺畅无卡滞,又能控制夹块的摆动量在装夹精度允许范围内。中间的传动连杆组采用等长对称布置,主动摆杆与输入推杆铰接,两根从动连杆分别连接两侧夹块,当推杆沿框架横向中心线做直线推拉动作时,

  连杆会带动两侧夹块沿导向轨道做同步的相向或反向运动,实现对中夹紧与松脱动作,这种传动方式的夹紧行程可通过连杆的铰接孔位调整,常规配置下单侧夹块的有效行程为40mm,可适配宽度在80mm-160mm区间的工件装夹。设计过程中优先考虑了装夹的受力均匀性,连杆与夹块的铰接点位置经过受力验算,设置在夹块受力中心线上方5mm处,夹紧时夹块对工件的压紧力方向垂直于工件定位基准面,不会产生向上的分力顶起工件,避免装夹变形。安装边界方面,整套结构的外轮廓尺寸控制在420mm320mm60mm范围内,框架底部预留了四个M8的安装沉孔,孔位间距为380mm*280mm,可直接固定在标准T型槽工作台或者自动化线的工装底板上,不需要额外加工转接板。

  输入推杆的伸出端设计为直径12mm的圆柱段,可适配手动扳把、薄型气缸、电动推杆等多种动力源的连接,用户可根据实际生产节拍需求选择对应的驱动方式,手动驱动时适合小批量多品种的加工场景,气缸驱动时可接入自动化生产线实现自动装夹,适配不同的生产节奏。夹块的工作端面预留了M6的螺纹孔阵列,可根据被夹持工件的外形更换不同的钳口镶块,比如夹持软质工件时可加装尼龙镶块避免夹伤表面,夹持圆形工件时可更换V型钳口保证对中精度,不需要改动主体结构就能适配不同的装夹需求。在实际应用场景中,这类同步夹持结构常布置在自动化装配线的工件定位工位,配合传感器检测工件到位后自动完成夹紧,为后续的螺丝锁付、焊点焊接、尺寸检测等工序提供稳定的定位基准;

  也可作为小型焊接工装的夹紧单元,对薄壁方管框架类工件进行组对固定,相比独立的两个夹紧单元,联动结构不需要单独调整两侧夹紧力的一致性,能大幅缩减工装调试的时间,同时减少动力元件的数量,降低工装的制造成本与后期维护成本。结构的运动部件均采用裸露式设计,日常维护时只需要定期在导向轨道与铰接点处涂抹润滑脂即可,没有封闭的腔体结构,加工过程中产生的碎屑、灰尘不会堆积在传动部位造成卡滞,适合在机加工、焊接这类多粉尘的生产环境下长期使用。夹块的滑动行程设置了硬限位,在导向轨道的两端设计了限位挡块,当夹块运动到最大行程位置时会与挡块接触,避免连杆机构过死点造成结构卡死,同时也能防止动力源行程过大损坏传动部件。
