五辐镂空橡胶包边手推车轮结构设计

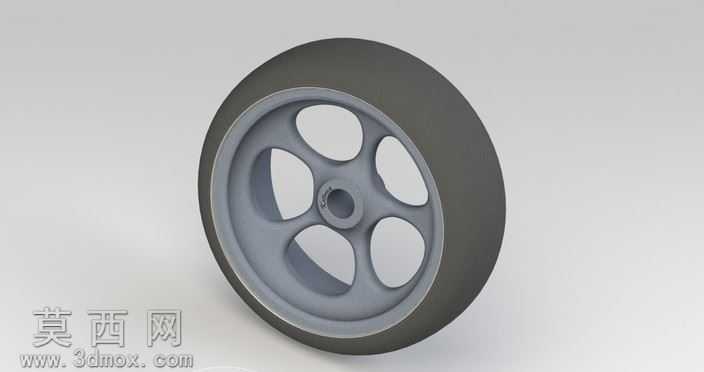

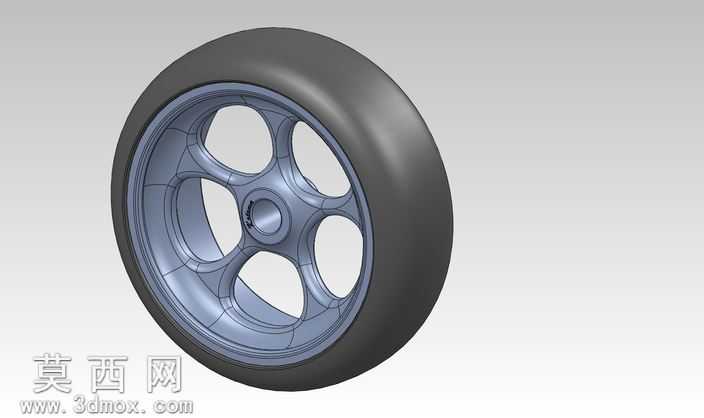

本作品为手推设备配套行走轮三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械零件设计的装配合理性与生产可行性原则，从结构逻辑出发完成全细节还原。首先开展轮毂主体建模：以中心安装轴孔为定位基准，先绘制轮毂中心安装座的回转截面，通过回转特征生成带轴孔、键槽限位结构的中心基座，确保轴孔尺寸可适配常规手推车的轮轴安装公差；随后在中心基座与轮辋之间构建五辐式镂空支撑结构，每根辐条采用流线型变截面设计，从中心基座处的较厚结构平滑过渡到轮辋连接处的薄型结构，既通过镂空设计降低了轮毂整体重量，又通过均匀分布的五辐结构保证径向受力的均匀性，避免长期承重出现辐条断裂变形的问题；轮辋部分设计为带限位凸缘的环形结构，两侧凸缘可对外部橡胶轮面形成轴向限位，防止橡胶轮在滚动过程中出现轴向窜动脱落。其次完成橡胶轮面的建模与材质匹配：轮面采用邵氏硬度适中的橡胶材质参数，在三维软件中赋予其哑光深灰橡胶材质，调整表面粗糙度参数模拟真实橡胶的微磨砂质感，同时在轮面与轮辋的配合面设计过盈配合的贴合结构，还原橡胶轮热装套入轮辋的装配逻辑。渲染阶段采用工作室均匀柔光环境，调整材质的反射与折射参数，清晰呈现轮毂哑光工程塑料的质感与橡胶轮面的弹性材质特征，同时通过剖面视角可直观展示中心轴孔、辐条支撑、轮辋限位、橡胶轮面的层叠装配关系。设计过程中充分考量了行走轮的实际使用场景：五辐镂空结构可在滚动过程中减少杂物卡滞的概率，橡胶轮面可有效缓冲路面颠簸带来的震动，降低行走过程中的噪音，中心轴孔的键槽设计可保证轮体与轮轴同步转动，避免出现打滑空转的问题，整体结构兼顾轻量化与结构强度，可直接用于手推车、小型移动设备的行走机构设计参考，也可用于相关零件的生产加工图纸导出。
