100A主断路器装卸防护箱体结构设计

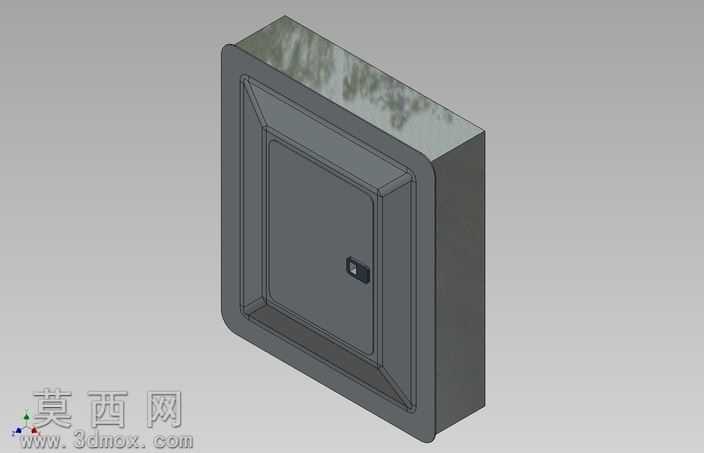

本作品为100A主断路器配套的装卸防护箱体三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循低压电气柜体的设计规范，先通过草图绘制箱体的外轮廓基准，依次拉伸生成箱体主体的侧壁、背板与顶部封板结构，再对箱体正面的门板安装位做内凹沉台处理，预留出门锁、铰链的装配间隙，所有棱边均做R角倒圆处理，既避免加工时的应力集中问题，也能提升安装使用过程中的操作安全性。材质配置上，箱体主体选用冷轧钢板材质参数，表面赋予深灰色哑光喷塑的材质效果，还原工业电气柜体的真实质感，门板位置的锁具单独赋予黑色工程塑料与金属锁芯的分层材质，区分不同部件的材质属性，渲染时采用柔和的环境光打光，清晰呈现箱体的结构层次与边角细节，避免反光过度遮挡结构特征。结构设计层面，箱体采用嵌入式安装的适配结构，内部预留了100A主断路器的安装导轨位、进出线的走线空间，门板与箱体主体的配合间隙控制在合理公差范围内，既保证门板开合顺畅，也能满足基础的防尘防护要求，装卸结构做了快装适配设计，无需复杂工具即可完成断路器的装入与拆卸操作，适配日常运维的检修需求。设计思路围绕低压配电场景的实际使用需求展开，在保证结构强度的前提下尽可能优化箱体的空间利用率，避免冗余结构增加不必要的生产成本，所有安装位的尺寸均匹配100A规格主断路器的标准安装尺寸，可直接用于配电柜体的配套设计参考，也可作为同类电气防护箱体的结构设计模板，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整箱体的长宽高、安装位尺寸等参数，适配不同规格断路器的安装使用需求。
