IEK品牌88BA系列塑壳断路器三维模型

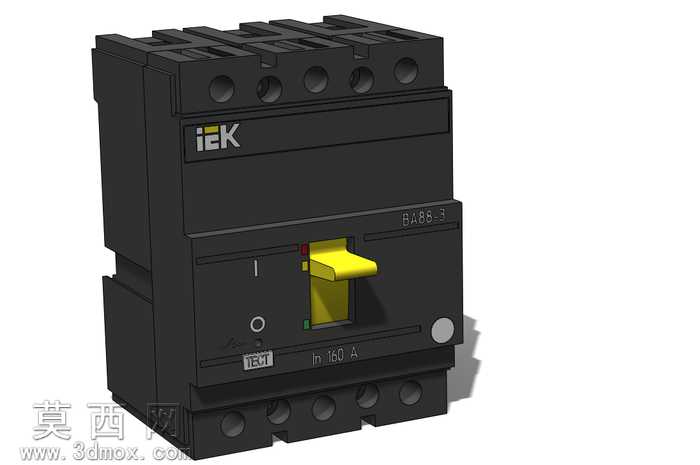

本作品为IEK品牌88BA系列四极塑壳断路器的三维数字化模型，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款断路器的外观形态与结构特征。建模阶段以实物的多视角参考图为基准，先通过基础几何体搭建产品的整体轮廓框架，精准定位进出线接线孔、操作手柄、品牌标识区、参数铭牌区的位置，再逐步细化外壳的卡扣结构、散热凹槽、安装定位点位等细节特征，确保各部件的装配关系与实物完全一致，四极接线端的排布间距、手柄的操作行程预留空间都经过反复核对，符合实际产品的尺寸规范。材质渲染阶段，针对断路器不同部件的材质特性做了区分处理：主体外壳采用黑色阻燃工程塑料材质，调整材质的粗糙度参数还原哑光磨砂的工业质感，避免过度反光带来的失真效果；操作手柄选用亮黄色工程塑料材质，适当提高材质的光泽度，还原实物手柄的醒目警示属性；品牌标识区域做了金属蚀刻质感的处理，参数铭牌区域模拟哑光纸质标签的印刷质感，接线孔内部做了金属铜件的暗调金属质感，整体光影采用柔和的工业产品布光方式，多角度呈现产品的结构细节，既保证视觉上的真实感，也清晰展示各部分的结构分界。结构设计上完整还原了该款断路器的模块化特征，外壳的上下拼接结构、侧面的安装固定点位、操作机构的外露形态都做了精准复刻，同时模型预留了125A与160A两种额定电流规格的参数替换空间，可通过修改铭牌参数快速切换不同规格的产品展示效果，适配不同的配电场景三维展示需求。设计思路围绕工业电气元件的数字化展示需求展开，摒弃冗余的装饰性细节，重点突出产品的工业属性与结构准确性，既可以用于低压配电系统的三维布局演示，也可作为电气类教学素材、产品宣传展示的数字化载体，模型的面数经过优化处理，在保证细节精度的前提下控制整体文件体量，适配不同的三维场景使用需求。
