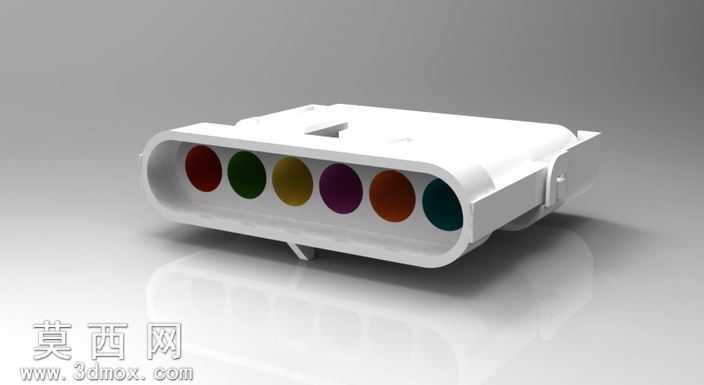

6路天气Pak公头电气连接器三维建模

本模型为6路WeatherPak公端电气连接器，建模过程以Autodesk Inventor为核心载体，辅以STEP、IGES、CATIA、STL等通用格式完成跨平台适配，确保不同三维软件均可顺畅读取编辑。建模初期先梳理连接器的功能逻辑：该类连接器多用于户外工况下的电气线路对接，需兼顾插接稳定性、密封防护性与防呆纠错能力，因此首先绘制整体轮廓草图，以插接端面为基准平面，定位6个等距排布的圆形插孔安装位，插孔间距严格遵循WeatherPak系列标准尺寸，避免与配套母端出现插接错位问题。主体外壳采用抽壳特征构建，壁厚均匀控制在1.8mm，既满足注塑成型的工艺要求，也保证外壳具备足够的抗挤压强度；外壳外侧设计有防滑纹理与卡扣锁止结构，锁止卡扣采用带斜度的凸台造型，插接时可通过弹性形变卡入母端对应卡槽，防止使用过程中受外力拉扯出现松脱。插接端面的防呆凸块是建模的关键细节，该凸块位于插孔阵列上方居中位置，尺寸与母端防呆槽完全匹配，从结构上杜绝反插损坏接插件的风险；外壳尾部设计有阶梯式线缆引出结构，可适配不同线径的护套线缆，为后续装配密封胶圈预留安装槽位。材质渲染阶段，外壳主体赋予哑光黑色工程塑料材质，调整粗糙度参数模拟PA66加纤材质的磨砂质感，锁止卡扣位置略微调高光泽度，体现塑料件注塑成型后的细微表面差异；插孔内部赋予浅灰色金属材质，模拟铜质镀锡接触件的哑光金属质感，区分绝缘壳体与导电部件的视觉差异。建模过程中所有倒角、圆角均遵循实际生产工艺要求，外壳棱边采用R0.5mm圆角过渡，避免锐边应力集中，卡扣活动位置预留0.2mm装配间隙，确保模型可直接用于结构验证、装配模拟与3D打印打样，完整还原该款公头电气连接器的结构特征与功能细节。
