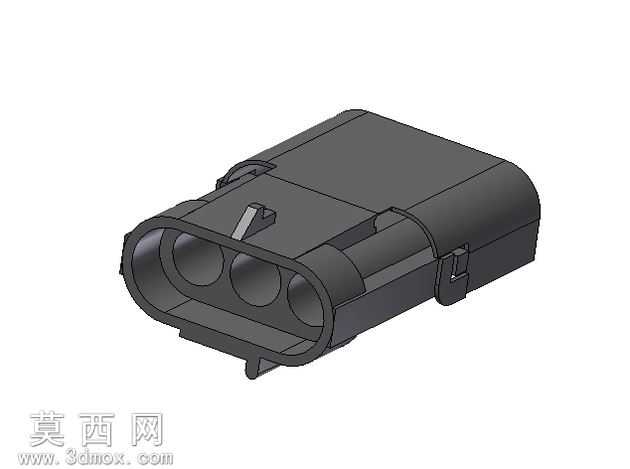

三芯公端WeatherPak电气连接器三维建模

本作品为三芯公端WeatherPak电气连接器的三维参数化建模成果，建模过程依托Autodesk Inventor平台完成全流程设计，整体严格遵循WeatherPak系列车用防水连接器的通用尺寸规范进行1:1还原。建模初期首先梳理连接器的功能结构逻辑，将整体拆分为插接端壳体、内部端子腔、侧边锁止卡扣、尾部线束密封段四个核心建模模块，优先绘制主壳体的二维草绘轮廓，精准定位三个圆形端子安装腔的同轴度与间距参数，通过拉伸、拔模、倒圆角特征生成壳体基础形态，针对插接端的椭圆导向唇边做曲面顺滑处理，模拟实际产品注塑成型的脱模斜度，避免建模出现尖锐直角不符合生产工艺的问题。材质渲染阶段，主体壳体赋予哑光黑色玻纤增强尼龙材质，调整材质粗糙度参数还原工程塑料的磨砂质感，锁止卡扣部位略微调整材质硬度参数体现弹性卡扣的结构特性，金属端子预留装配位做金属光泽的基础渲染，整体光影采用柔和环境光，清晰呈现壳体表面的加强筋结构、卡扣的卡槽细节以及端子腔的内部轮廓。结构设计上完整还原了该类连接器的防呆定位特征，插接端内部设置的定位凸台可避免公母端对插时出现错位，侧边的弹性锁扣结构建模时做了活动间隙预留，可模拟实际使用中按压解锁、插合锁止的动作逻辑，尾部的线束接入段做了阶梯式密封槽设计，对应实际产品装配防水密封圈的安装位置，三个端子腔的内径尺寸匹配对应规格的插针端子，腔体内壁做了限位凸台建模，可还原端子插入后的卡紧定位效果。建模过程中对所有装配配合面做了公差预留，确保后续装配母端连接器时不会出现干涉问题，整体模型无碎面、无破孔，特征树逻辑清晰，可直接用于连接器选型展示、线束装配模拟以及配套注塑模具的前期设计参考，完整还原了该类防水电气连接器的工业设计细节与结构功能特性。
